DEZ-R880A High Precision Optical BGA Rework Equipment

DEZ-R880A High Precision Optical BGA Rework Equipment - Görsel 2

DEZ-R880A High Precision Optical BGA Rework Equipment - Görsel 3

DEZ-R880A Yüksek Hassasiyetli Optik BGA Rework Ekipmanı

DEZ-R880A, elektronik bileşenlerin lehimlenmesi ve sökülmesi için kullanılan yüksek hassasiyetli bir optik BGA yeniden işleme ekipmanıdır. Çeşitli sorunları çözebilir: farklı özelliklere sahip PCB'leri ve çipleri işleyebilir.

SSS

1. Örnek test sağlayabilir misiniz?
C: Evet. Ekipmanın temizlik ihtiyaçlarınızı karşıladığından emin olmak için müşterilere ücretsiz test için PCB örnekleri sağlamalarını destekliyoruz.

2. Ekipmanın teslimat döngüsü ne kadardır?
C: Standart modellerin teslimat döngüsü [14-30 gün] olup, özelleştirilmiş modeller daha uzun sürebilir. Belirli teslimat süresi sipariş durumuna göre teyit edilebilir.

3. Ekipman standart dışı özelleştirmeyi destekliyor mu?
C: Evet, standart dışı özelleştirmeyi destekliyoruz ve PCB boyutunuza, temizlik gereksinimlerinize ve üretim ortamınıza göre kişiselleştirilmiş çözümler sağlayabiliriz.

4. Satış sonrası service neleri içerir?
Ömür boyu teknik destek
Operasyon eğitimi
Bir yıl garanti (aşınan parçalar hariç)
Hızlı yanıt onarımı service

1. Ürüne Genel Bakış

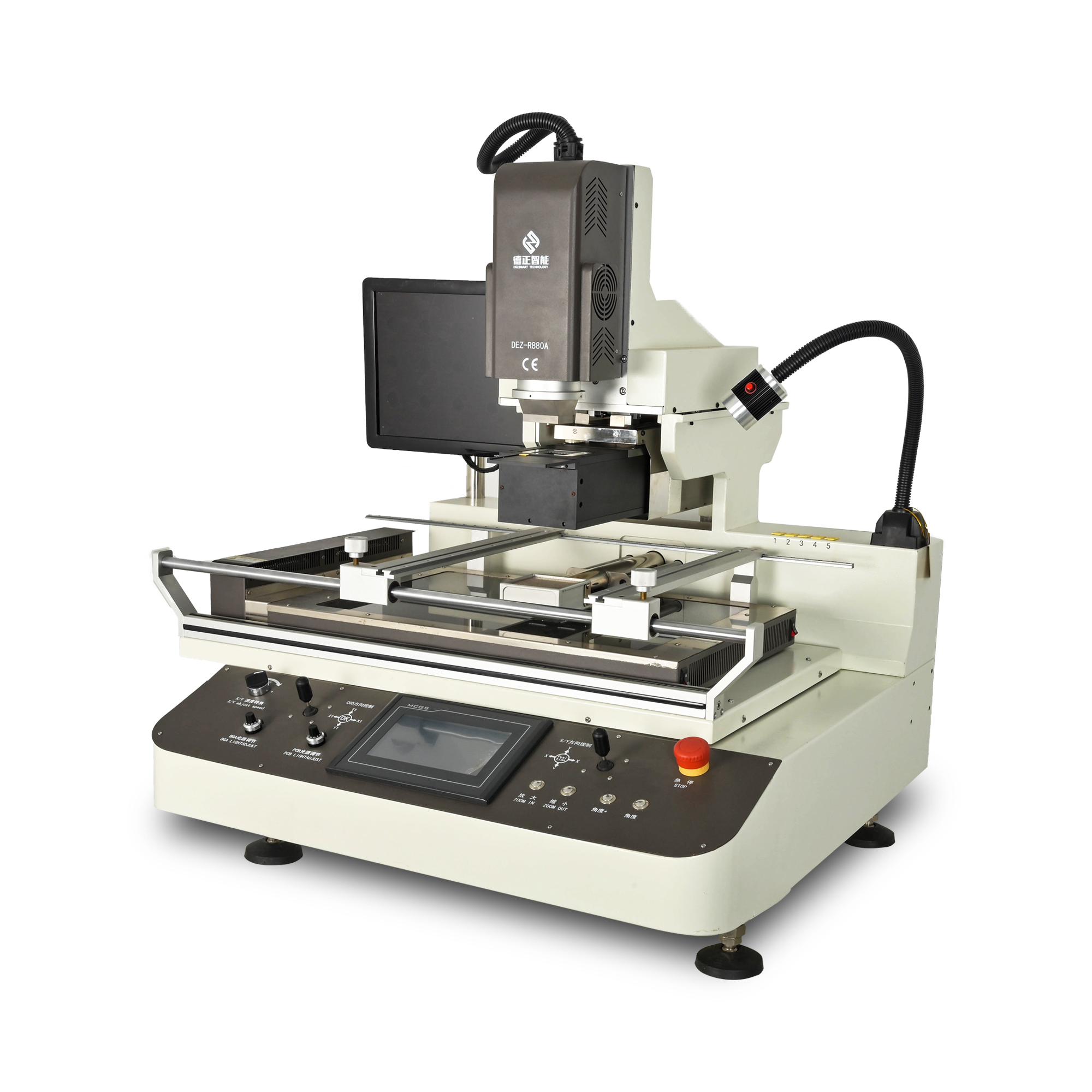

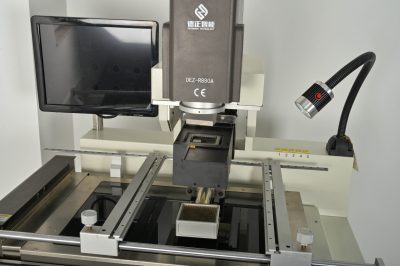

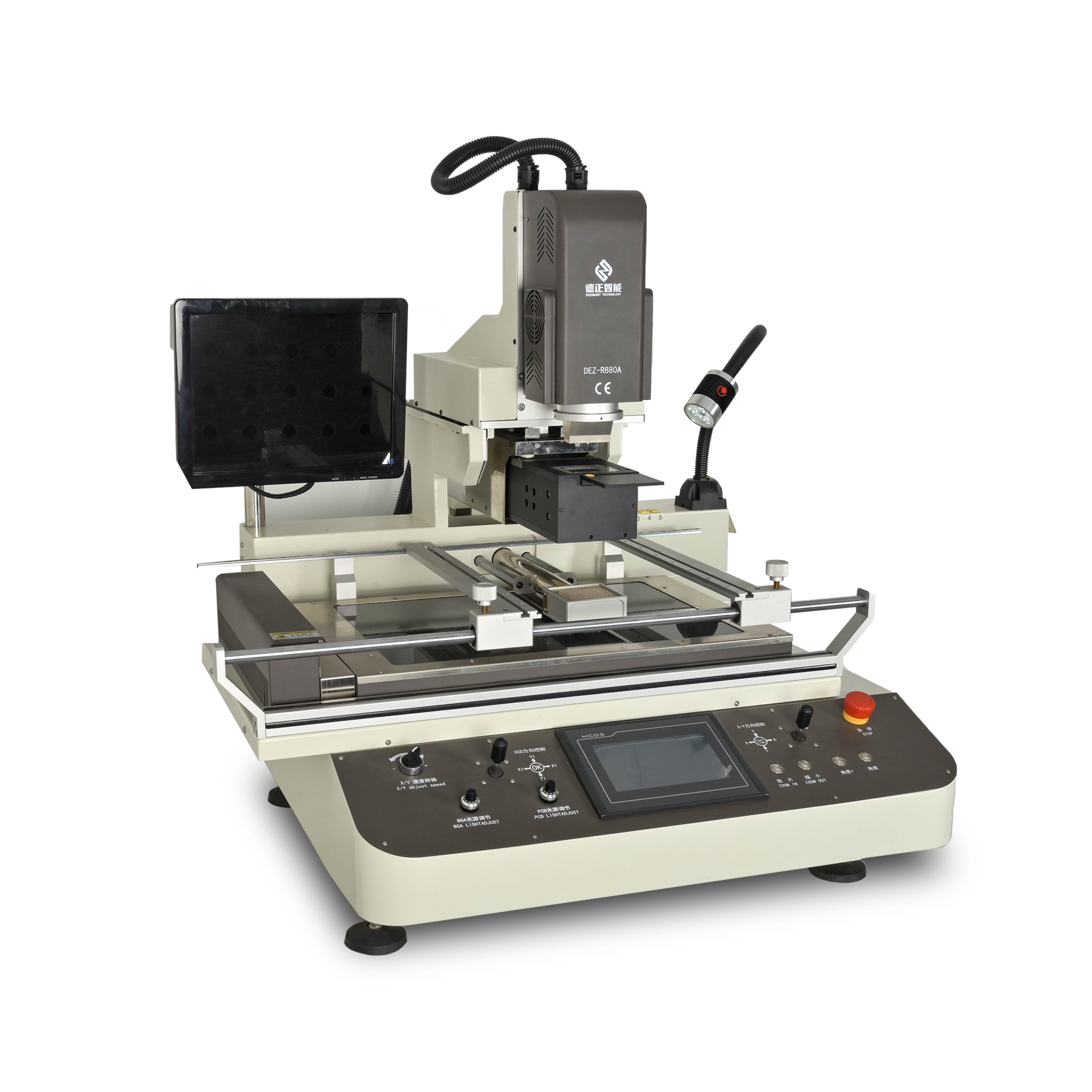

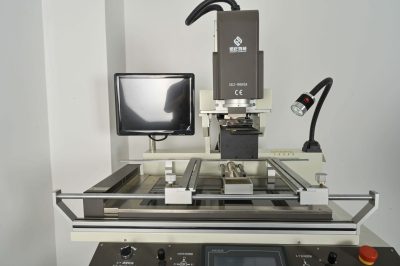

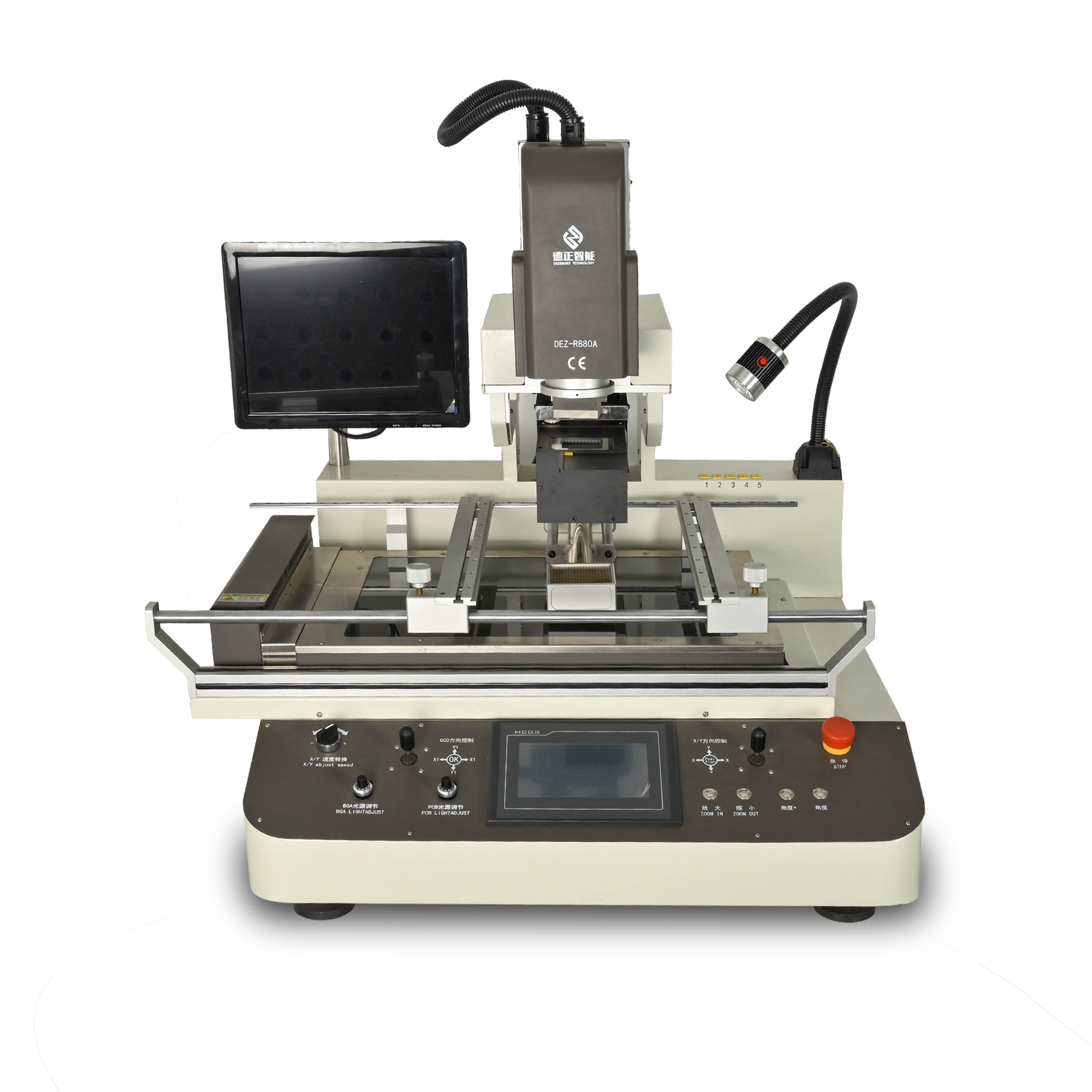

DEZSMART'ın (Dezheng Intelligent) son teknoloji ürünü otomatik hassas optik BGA yeniden işleme istasyonu DEZ-R880A, elektronik bileşen yeniden işlemede verimliliği ve doğruluğu yeniden tanımlamak için tasarlanmıştır. CE sertifikalı bu ekipman, karmaşık yeniden işleme görevlerini minimum insan müdahalesi ile gerçekleştirmek için gelişmiş ısıtma, optik hizalama ve akıllı kontrol sistemlerini entegre eder.

DEZ-R880A, özünde üç bölgeli bağımsız sıcaklık kontrol sistemi, yüksek hassasiyetli optik hizalama ve user dostu dokunmatik ekran arayüzüne sahiptir; bunların tümü çok çeşitli elektronik bileşenlerin tutarlı, yüksek kaliteli kaynak ve lehim sökme işlemlerini sağlamak için tasarlanmıştır. Maksimum 8400W gücü ve 1160×1080×1100mm'lik kompakt ayak izi ile güç ve alan verimliliğini dengeleyerek hem küçük atölyeler hem de büyük ölçekli üretim hatları için uygun hale getirir.

2. Uygulama Kapsamı

DEZ-R880A, PCB'ler ve bileşenlerle geniş uyumluluğu sayesinde çeşitli elektronik üretim ve onarım senaryolarını karşılayacak kadar çok yönlüdür:

PCB Boyutları: Hem minyatür hem de geniş formatlı devre kartlarını barındırarak 6×6mm kadar küçükten 710×490mm kadar büyüğe kadar PCB'leri destekler.
Bileşen Türleri: Diğerlerinin yanı sıra BGA, QGN, CSP, POP, QFN, QFP, LED ve Mikro SMD bileşenlerinin yeniden işlenmesi için idealdir.
Bileşen Boyutları: 0,5×0,5 mm (mikro SMD'ler) ile 120×120 mm (büyük BGA'lar) arasında değişen bileşenleri işleyerek tüketici elektroniği, otomotiv elektroniği, havacılık ve LED üretimi gibi endüstriler için başvurulacak bir çözüm haline getirir.

3. Çalışma süreci

Konumlandırma: laser kırmızı nokta konumlandırma ve yüksek hassasiyetli optik hizalama sistemi (HDMI 1080P ultra yüksek çözünürlüklü CCD ile donatılmıştır) kullanan ekipman, hedef bileşenin yerini hızlı bir şekilde tespit eder. Optik sistemin elektrikli X/Y hareketi "observation kör noktalarını" ortadan kaldırarak doğru hizalama sağlar.
Ön ısıtma: İthal karbon fiber ısıtıcılar ve yüksek sıcaklıklı mikrokristalin paneller tarafından desteklenen alt kızılötesi ön ısıtma bölgesi PCB'yi eşit şekilde ısıtır. Kızılötesi bölge, X ekseni boyunca elektriksel olarak hareket edebilir ve PCB deformasyonunu önler.
Isıtma ve Onarım: Üst ve alt yüksek güçlü çift kanallı ısıtıcılar (70 mm hava çıkış çapına sahip), büyük boyutlu device'ler için kritik olan bileşen köşelerine eşit ısı sağlar. Bir servo sistemi tarafından kontrol edilen yerleştirme kafası, hassas açı ayarı için 360° elektrikli dönüş gerçekleştirerek mükemmel bileşen yerleşimi sağlar.
Otomasyon: Otomatik besleme ve toplama sistemi ile ekipman manuel kullanımı azaltır. Tek tıklamayla lehim sökme/ lehimleme işlevleri işlemleri basitleştirirken, çift joystick ve yedi eksenli elektrikli hareket kontrolü PCB'yi manuel olarak hareket ettirmeden kolay ayarlama sağlar.
Güvenlik Kontrolleri: Isıtıcıların gerçek zamanlı izlenmesi, aşırı sıcaklık koruması ve dahili basınç algılama device, PCB'leri ve bileşenleri süreç boyunca korur.

4. Temel Avantajlar

DEZ-R880A'yı piyasadaki diğer yeniden işleme ekipmanlarından ayıran nedir?

Üstün Isıtma Eşitliği: Büyük kalibreli ısıtıcılara sahip üç bölgeli ısıtma sistemi (üst sıcak hava, alt sıcak hava karışımı ve kızılötesi ön ısıtma), büyük parçalar için bile tutarlı sıcaklık dağılımı sağlayarak kaynak verimini artırır.
Eşsiz Hassasiyet: 0,01 mm montaj hassasiyetine ve 360° elektrikli dönüşe sahip servo kontrollü yerleştirme kafası, manuel veya yarı otomatik sistemlerden daha iyi performans göstererek hataları azaltır.
Geliştirilmiş Verimlilik: Otomatik besleme/alma, tek tıklamalı işlemler ve ısıtma bölgelerinin elektrikli hareketi manuel ayarlamaları ortadan kaldırarak yeniden işleme süresini 40%'ye kadar kısaltır (geleneksel istasyonlara kıyasla).
Büyük Ölçekli Yeniden İşleme için Çok Yönlülük: Kızılötesi ısıtma bölgesi ve PCB tepsisinin geniş elektrik hareket aralığı, büyük PCB'lerin ve çok çipli yeniden işlemenin işlenmesini kolaylaştırır; birden fazla ekipman kurulumuna gerek yoktur.
Hepsi Bir Arada Tasarım: Dahili vakum pompası harici hava kaynaklarına olan ihtiyacı ortadan kaldırırken, şifre korumalı sıcaklık parametreleri yetkisiz değişiklikleri önleyerek proses stabilitesini sağlar.
Sağlam Güvenlik: Çift aşırı sıcaklık koruması, acil durdurma ve mikrokristal paneller (yanıkları önler) endüstri güvenlik standartlarını aşarak kazalardan kaynaklanan arıza sürelerini azaltır.

5. Ürün Yapısı

DEZ-R880A'nın yapısı, altı temel sistemden oluşan hassas mühendislik ve user merkezli tasarımın bir uyumudur:

Isıtma Sistemi:
- Üst sıcak hava ısıtıcı (1600W): Büyük 70mm çıkış, eşit ısı için çift kanallı güç.
- Alt sıcak hava ısıtıcı (1600W): Hedeflenen ısıtma için ayarlanan yüksekliklere otomatik olarak yükselir.
- Kızılötesi ön ısıtıcı (5000W): Elektrikli X ekseni hareketi, verimli ön ısıtma için karbon fiber ısıtıcılar.
Optik Hizalama Sistemi:
- 1080P CCD mikroskop: 360° bileşen observation için ultra net görüntüleme.
- Elektrikli X/Y hareketi: Kör noktaları ortadan kaldırır; hızlı kurulum için laser kırmızı nokta.
İşletim Sistemi:
- Yüksek çözünürlüklü dokunmatik ekran: Özelleştirilebilir çalışma modları ve izinler.
- Çift joystick: Kolay konumlandırma için yedi eksenli elektrikli hareketi kontrol edin.
Yerleştirme Sistemi:
- Servo kontrollü yerleştirme kafası: 360° elektrikli dönüş, ±0.01mm hassasiyet.
- Basınç algılama: PCB'lerin/bileşenlerin hasar görmesini önler.
Besleme Sistemi:
- Otomatik besleme/alma: El işçiliğini azaltır, iş akışını kolaylaştırır.
Güvenlik Sistemi:
- Aşırı sıcaklık koruması (çift katmanlı), acil durdurma ve anomaliler için otomatik kapanma.

6. İş Vakası

Tüketici Elektroniği Onarımı: Bir akıllı telefon onarım atölyesi, 600×400mm PCB'ler üzerinde 100×100mm BGA çipleri yeniden işlemek için DEZ-R880A'yı kullandı. Optik hizalama sistemi ve homojen ısıtma, yeniden işleme hatalarını 15%'den (eski ekipmanla) 2%'ye düşürdü.
Otomotiv PCB Üretimi: Bir otomotiv elektroniği tesisi, DEZ-R880A'yı çoklu çip yeniden işleme (QFN ve BGA kombinasyonları) için üretim hattına entegre etti. Otomatik besleme sistemi işçilik maliyetlerini 30% azaltırken, yedi eksenli kontrol 500'den fazla günlük ünitede tutarlı kalite sağladı.
LED Modül Üretimi: Bir LED üreticisi, 0,5×0,5 mm Mikro SMD'leri 6×6 mm PCB'lere lehimlemek için ekipmandan yararlandı. 0,01 mm yerleştirme hassasiyeti ve hassas ısıtma, LED yanmasını önleyerek verimi 25% artırdı.

Yeniden işleme süreçlerinizi yükseltmeye hazır mısınız? İletişim DEZSMART DEZ-R880A'nın üretim hattınızı nasıl dönüştürebileceğini öğrenmek için bugün.

Güç kaynağı	AC iki fazlı 220V veya 380V 50/60Hz
Toplam güç	Maksimum 8400W
Isıtıcı gücü	Üst: 1600W Alt: 1600W IR: 5000W
Sıcaklık kontrolü	Omega K tipi termokupl kapalı döngü kontrolü, bağımsız üst ve alt sıcaklık ölçümü, sıcaklık doğruluğu ± 1 dereceye ulaşabilir;
Konumlandırma yöntemi	V şekilli kart yuvası, üniversal fikstür, laser kırmızı nokta hızlı konumlandırma
Operasyon kontrolü	çift joystick kontrolü, yedi eksenli elektrikli hareket kontrolü, üç sıcaklık bölgesi serbest hareket
Elektrik malzemesi seçimi	hassas çift modlu sıcaklık kontrol sistemi, yüksek hassasiyetli servo sürücü sistemi, ultra yüksek çözünürlüklü optik hizalama sistemi, yüksek çözünürlüklü insan-makine arayüzü
Besleme device	otomatik besleme ve otomatik alma device
Montaj hassasiyeti	0.01mm
Talaş açısı ayarı	360 derece elektrikli dönüş
PCB boyutu	Maks 710×490mm Min 6×6mm
Uygulanabilir çipler	BGA, QGN, CSP, POP, QFN, QFP, LED, Mikro SMD, vb.
Uygulanabilir çipler	Maks 120×120mm Min 0,5×0,5mm
Boyutlar	L1160W1080H1100mm
Sensör	5
Makine ağırlığı	yaklaşık 160 kg
Makine rengi	Gri beyaz

Fiyat teklifi almak için bizimle iletişime geçin

DEZ'de, üretiminizi optimize etmek, hataları en aza indirmek ve verimi en üst düzeye çıkarmak için akıllı SMT ekipmanı ve çözümleri sunuyoruz. İster üretimi ölçeklendiriyor, ister ekipmanı yükseltiyor veya daha yüksek verim arıyor olun, DEZ yardım sunmaya hazırdır.
