1. Ürüne Genel Bakış

Shenzhen DEZSMART Intelligent Technology Co, Ltd'nin amiral gemisi olan sıralı seçici dalga lehimleme makinesi DEZ-H3960A, elektronik üretiminde hassasiyeti korurken üretkenliği en üst düzeye çıkarmak için tasarlanmıştır. Bu hepsi bir arada sistem, flux püskürtme, ön ısıtma ve lehimlemeyi tek bir modüler üniteye entegre eder ve biri flux püskürtme, biri ön ısıtma ve biri lehimleme olmak üzere aynı anda 3 PCB veya taşıyıcıyı işleme kapasitesine sahiptir.

Özellikler bağımsız hareket platformları Fluxing (XY ekseni) ve lehimleme (XYZ ekseni) için makine, doğruluktan ödün vermeden verimi artırarak müdahale etmeyen işlemler sağlar. Tamamen Windows tabanlı bir PC sistemi üzerinden kontrol edilen makine, tam izlenebilirlik için kritik parametreleri (örn. lehim sıcaklığı, nitrojen akışı, hareket yolları) saklayarak yüksek hacimli, yüksek kaliteli üretim hatları için idealdir.

2. Uygulama Kapsamı

DEZ-H3900A, büyük PCB işleme ve yüksek verimlilik gerektiren endüstriler için optimize edilmiştir:

Otomotiv Elektroniği: Boyut ve güvenilirliğin kritik olduğu büyük kontrol modülleri (örn. ADAS sistemleri, motor kontrolörleri) ve bilgi-eğlence PCB'leri.
Endüstriyel Kontrol: Büyük ölçekli makine devre kartları, güç yönetim panelleri ve yoğun lehim bağlantılarına sahip robotik PCB'ler.
Telekomünikasyon: Ağ altyapı kartları (örn. baz istasyonu PCB'leri) ve genellikle standart boyutları aşan server anakartlar.
Havacılık ve Savunma: Hassasiyet ve izlenebilirlik gerektiren büyük, görev açısından kritik PCB'lere sahip aviyonik ve savunma elektroniği.

3. Çalışma süreci

DEZ-H3900A, verimliliği en üst düzeye çıkarmak için senkronize, otomatik bir iş akışı izler:

Hat İçi Yükleme: PCB'ler, yer değiştirmeyi önlemek için yan sıkıştırma sistemleri ile sabitlenmiş SMEMA uyumlu konveyörler aracılığıyla girer.

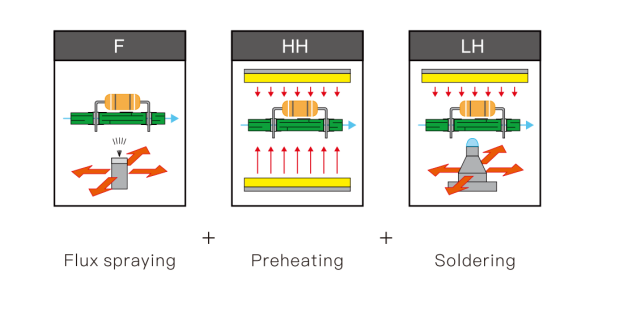

Üçlü Paralel İşleme:
- Seçici Akı Püskürtme: İthal piezoelektrik jet valfli (<10% katı içerikli akılarla uyumlu) bir XY hareket platformu, ±0,05 mm hassasiyetle hedef alanlara akı uygular.
- Çift Taraflı Ön Isıtma: Üst sıcak hava ve alt IR ısıtıcılar (6kW), akıyı etkinleştirmek için ayarlanabilir ısıtma oranları (0-100%) ile PCB'yi 25-240 ° C'ye kadar ısıtır.
- Hassas Lehimleme: Bir XYZ hareket platformu, özelleştirilebilir nozullara (3mm, 4mm, 5mm, 6mm, 8mm) sahip 13kg titanyum alaşımlı lehim potasını (elektromanyetik pompa) çalıştırır. Azot ısıtma (350°C'ye kadar) oksidasyonu en aza indirerek temiz bağlantılar sağlar.
Hat İçi Boşaltma: Tamamlanan PCB'ler sırayla çıkar ve sürekli üretim akışı sağlanır.

4. Temel Avantajlar

DEZ-H3900A, DEZ-H3800S'ye göre belirgin avantajlarla geleneksel makinelerden daha iyi performans gösterir:

Özellik	DEZ-H3900A	DEZ-H3800S
İşleme Kapasitesi	Aynı anda 3 PCB (paralel iş akışı)	Her seferinde 1 PCB (sıralı iş akışı)
Maksimum PCB Boyutu	500x600mm	400x400mm
Hareket Platformları	Bağımsız XY (flukslama) + XYZ (lehimleme)	Tek XYZ platformu (flakslama + lehimleme)
Verim	Yüksek hacimli üretim için ideal (örn. 900+ levha/saat)	Orta hacimli üretim için uygundur (örn. 400-600 levha/saat)
Konveyör Tasarımı	İkili sistemler: zincir (akı/ön ısıtma) + silindirler (lehimleme)	Tekli konveyör sistemi

Ek göze çarpan avantajlar:

Geniş Format Uyumluluğu: Çoğu endüstri standardını aşarak 500x600mm PCB'leri işler.
Hassas Mühendislik: Panasonic servo motorlar ve Hiwin vidalı miller ±0,05 mm konumlandırma hassasiyeti sağlar.
Akıllı Bakım: Otomatik nozul temizleme (ayarlanabilir zamanlama) duruş süresini azaltır.
Tam İzlenebilirlik: Kolay denetimler ve süreç çoğaltma için tüm parametreler PC dosyalarında saklanır.

5. Ürün Yapısı

DEZ-H3900A, temel bileşenlere sahip modüler ve dayanıklı bir tasarıma sahiptir:

a. Kontrol Sistemi:

Endüstriyel PC, çift hareket kontrolörü, gerçek zamanlı izleme kamerası ve sezgisel kullanım için Windows 7 tabanlı yazılım.

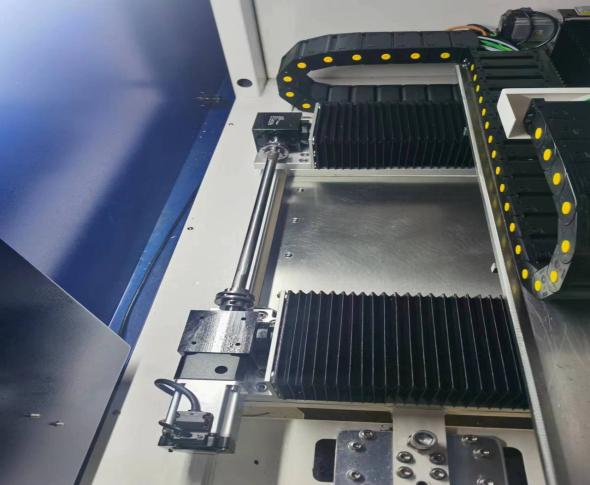

b.Hareket Platformları:

Akışkanlaştırma: servo motorlar (Panasonic), vidalı miller (Hiwin) ve toz geçirmez plakalar ile tam alüminyum XY platformu.
Lehimleme: 3D hareket için aynı yüksek hassasiyetli bileşenlere sahip tam alüminyum XYZ platformu.

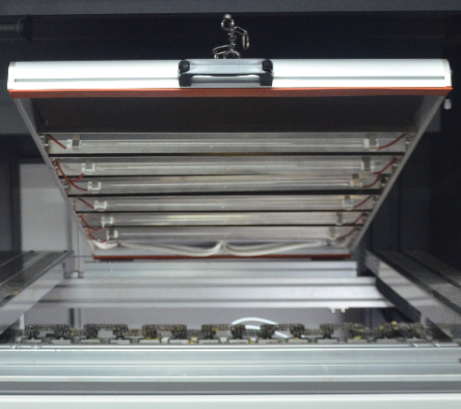

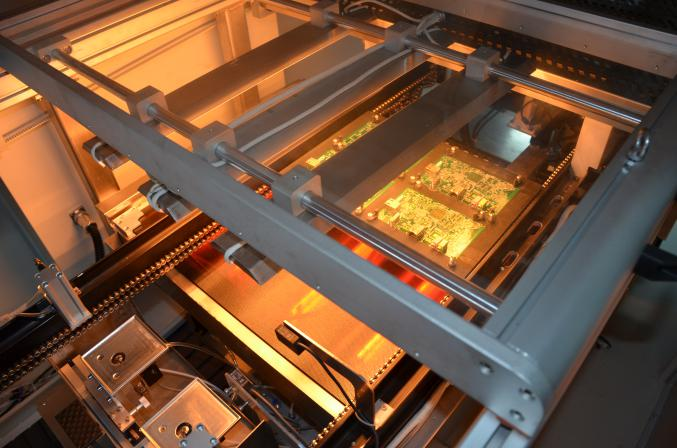

c. Ön Isıtma Sistemi:

Ayarlanabilir sıcaklıklı (25-240°C) üst sıcak hava + alt IR ısıtıcılar (6kW).

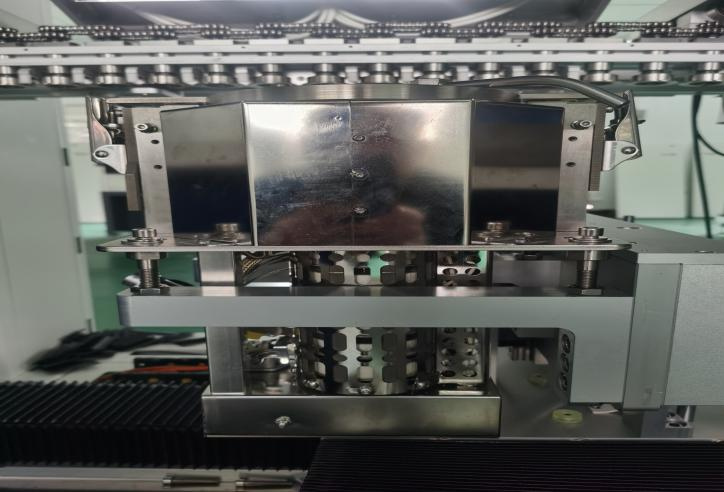

d. Lehim Potası:

Nitrojen ısıtmalı, aşırı sıcaklık/seviye alarmlı ve 5 standart nozullu 13 kg titanyum alaşımlı pota (elektromanyetik pompa).

e. Konveyör Sistemi:

Paslanmaz çelik zincir (eritme/ön ısıtma) ve makaralı (lehimleme) bağımsız step tahrikli taşıma, 10 kg'a kadar yükü ve 3 mm levha kenarı erişimini destekler.

6. İş Vakası

480x550 mm makine PCB'leri üreten leading endüstriyel kontrol üreticisi, eski sistemlerinde darboğazlarla karşılaştı ve 12% yeniden işleme ile saatte yalnızca 300 kart elde etti. DEZ-H3900A'yı benimsedikten sonra:

Üçlü paralel işleme sayesinde verim üç katına çıkarak 900+ pano/saat'e ulaştı.
Paraziti azaltan bağımsız hareket platformları sayesinde ilk geçiş verimi 88%'den 97%'ye yükseldi.
Tam boyutlu PCB'leri işleyebilme özelliği, panel bölmeyi ortadan kaldırarak üretim süresini 35% kadar kısalttı.

DEZ-H3900A, yüksek hacimli, geniş formatlı seçici dalga lehimlemeyi yeniden tanımlıyor. Üçlü paralel işleme, bağımsız hareket platformları ve büyük PCB uyumluluğu, onu büyük, karmaşık kartların üretimini ölçeklendiren endüstriler için ideal seçim haline getirir. Hassasiyetten ödün vermeden verimliliğe öncelik veren üreticiler için DEZ-H3900A eşsiz bir değer sunar.

Shenzhen ile iletişime geçin DEZSMART DEZ-H3900A ile büyük PCB lehimleme hattınızı optimize etmek için.

Makine adı	DEZ-H3900A
Genel
boyut	L3150 x W1680 x H1690mm
genel güç	20kw
tüketim gücü	6-10kw
GÜÇ KAYNAĞI	380V
net ağırlık	1500KG
gerekli hava kaynağı	3-5 Bar
gerekli hava akışı	8-12L/dak
gerekli N2 basıncı	3-4 Bar
gerekli N2 akışı	1,5 m³/saatten fazla
gerekli N2 saflığı	>99.998%
gerekli yorucu	Spreyin üstünde: 800-1000 cbm/h Lehim potasının üstünde: 600-800 cbm/h
taşıyıcı veya PCB
taşıyıcı	Gerekli
maksimum taşıyıcı boyutu	L500 X W600MM
maksimum lehim alanı	L500 X W450MM
pcb kenarı	3 mm veya daha fazla
kontrol & konveyör
kontrol etmek	PLC + kontrolör
konveyör genişliği	300-600MM
konveyör tipi	Flakslama ve ön ısıtma için pimli zincirli konveyör, lehimleme için makaralı konveyör
kalın konveyör	1--4mm
PCB konveyör yönü	Soldan sağa
PCB konveyör yukarı açıklığı	100MM (özelleştirilebilir)
PCB konveyör alt boşluğu	30MM
konveyör yükü	10 kg'dan az
konveyör rayı	Alüminyum ray
konveyör yüksekliği	900+/-30mm
Hareket tablosu（akış)
hareket ekseni	X, Y
hareket kontrolü	servo kontrol
konum doğruluğu	+ / - 0,05 mm
Şasi	metal kaynağı
Akı yönetimi
akı nozulu	jet valf
nozul dayanıklılığı	paslanmaz çelik
akı tankı kapasitesi	1L
akı tankı	basınç tankı
Ön ısıtma
ön ısıtma yöntemi	üst ve alt IR ısıtma
ısıtıcının gücü	6kw
sıcaklık aralığı	25-240c derece
Hareket masası (lehimleme)
hareket ekseni	X, Y, Z
hareket kontrolü	servo kontrol
hareket motoru	Panasonic servo motor
bilyalı vida	Hiwin
konum doğruluğu	+ / - 0,05 mm
Şasi	metal kaynağı
lehim kabı
standart kap numarasi	1
lehim potası kapasitesi	13kg/fırın
lehim sıcaklık aralığı	PID
erime süresi	260°'ye 75 dakika
maksimum lehim sıcaklığı	350 ℃
lehim ısıtıcı	1.2kw
nozul loş	özelleştirilmiş
malzeme	yüksek karbon alaşimi
standart donanımlı nozul	Standart konfigürasyon: 5 adet/fırın (iç çap 3mm, 4mm, 5mm, 6mm, 8mm)
N2 yönetimi
N2 ısıtıcı	standart donanımlı
Azot PID kontrolü N2 sıcaklık aralığı	0 - 350 ℃
N2 tüketimi	1-2m³/saat/tin nozul
