1. Product Overview

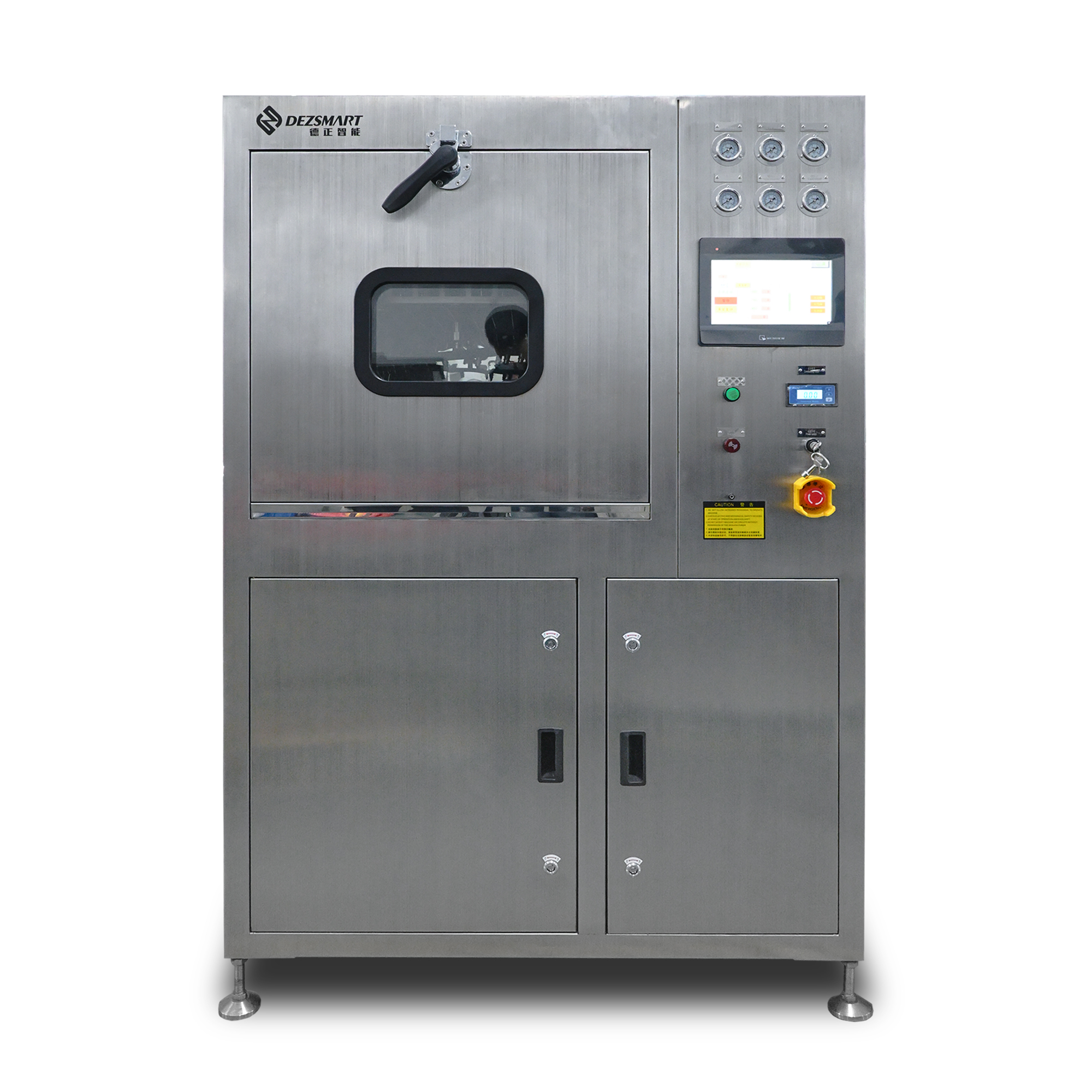

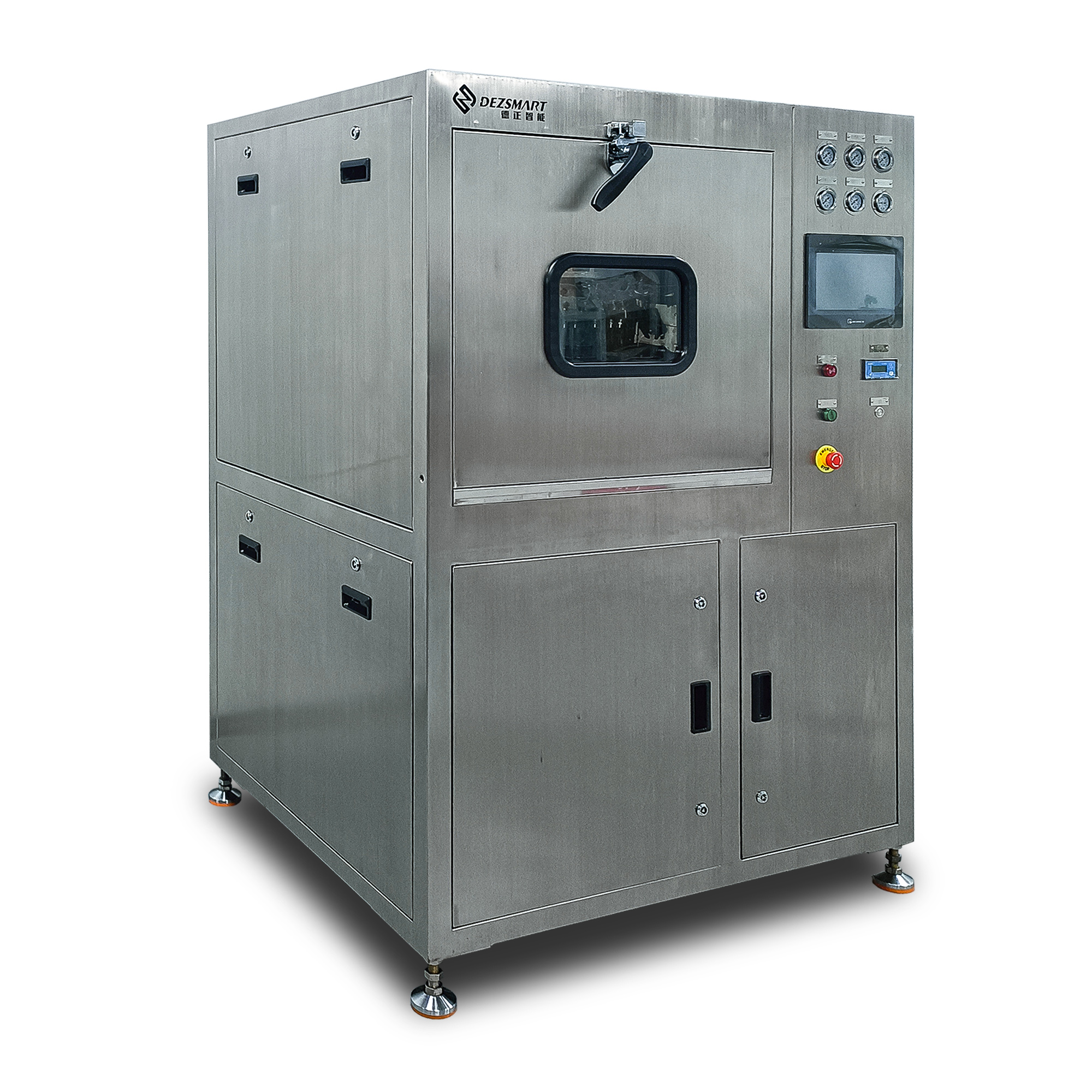

DEZ-C743 is een geïntegreerde offline reinigingsmachine voor PCBA's op waterbasis, gelanceerd door DEZSMART. Het is een economisch en efficiënt batch-reinigingssysteem dat is ontworpen met het Amerikaanse TDC offline lage-druk-hoge-stroom-reinigingsprocesconcept als kern, dat de geïntegreerde verwerking van het gehele proces van reinigen, spoelen en drogen realiseert.
De hele apparatuur is gemaakt van 304 roestvrij staal, dat bestand is tegen chemische corrosie en zo lang meegaat als nieuw; het is uitgerust met een PLC + touchscreen gehumaniseerd besturingssysteem en de bediening is intuïtief en eenvoudig. De belangrijkste voordelen zijn de hoge reinigingsefficiëntie en de lage kosten. Hij is ontworpen voor de reinigingsbehoeften van kleine en middelgrote PCBA's en kan flexibel worden aangepast aan verschillende productieschalen - door de capaciteit van de caviteit en de watertank aan te passen, vermindert hij effectief het vloeistofverbruik en voldoet hij aan de reinigingsbehoeften van meerdere soorten PCBA's. Het is een zeer concurrerende keuze onder de binnenlandse offline reinigingsmachines.
2. Toepassingsgebied
De reinigingscapaciteit van DEZ-C743 is geschikt voor een groot aantal veelvoorkomende residuen in het PCBA-productieproces, waaronder:
- In water oplosbare residuen, RMA (middelactieve colofonium), lead-vrije no-clean flux;
- Galvanisch zout, fingerprints, stof en losse soldeerbolletjes enz.
Of het nu gaat om een kleine precisie-PCBA geproduceerd door een elektronisch productiebedrijf of een middelgrote complexe printplaat, zolang er een noodzaak is om de bovenstaande residuen te reinigen, kan deze apparatuur worden gebruikt voor een efficiënte verwerking. Het is vooral geschikt voor kleine en middelgrote elektronicafabrieken, printplatenassemblagefabrieken en andere bedrijven die rekening moeten houden met meerdere variëteiten en reinigingsscenario's voor kleine batches, en kan voldoen aan de volledige reinigingsvereisten van R&D-monsters tot massaproductie.
3. Werkproces

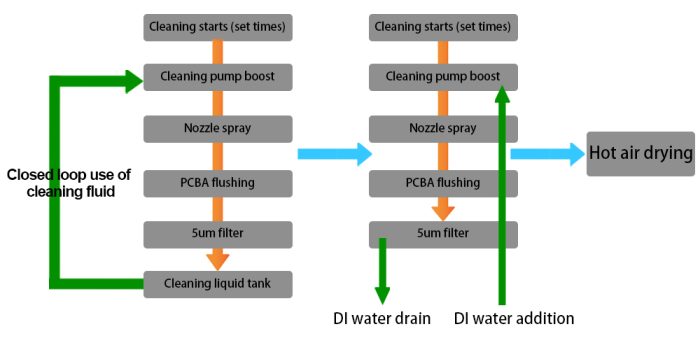

Het reinigingsproces van de DEZ-C743 is onderverdeeld in vijf hoofdschakels: laden, reinigen met oplosmiddel, spoelen met oplosmiddel, spoelen en drogen. Het hele proces wordt uitgevoerd in één reinigingskamer zonder handmatige verplaatsing van werkstukken. De specifieke stappen zijn als volgt:
a.Laadfase

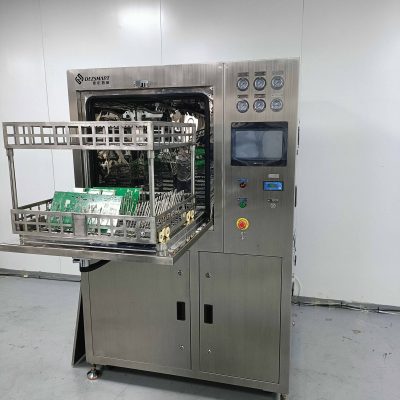

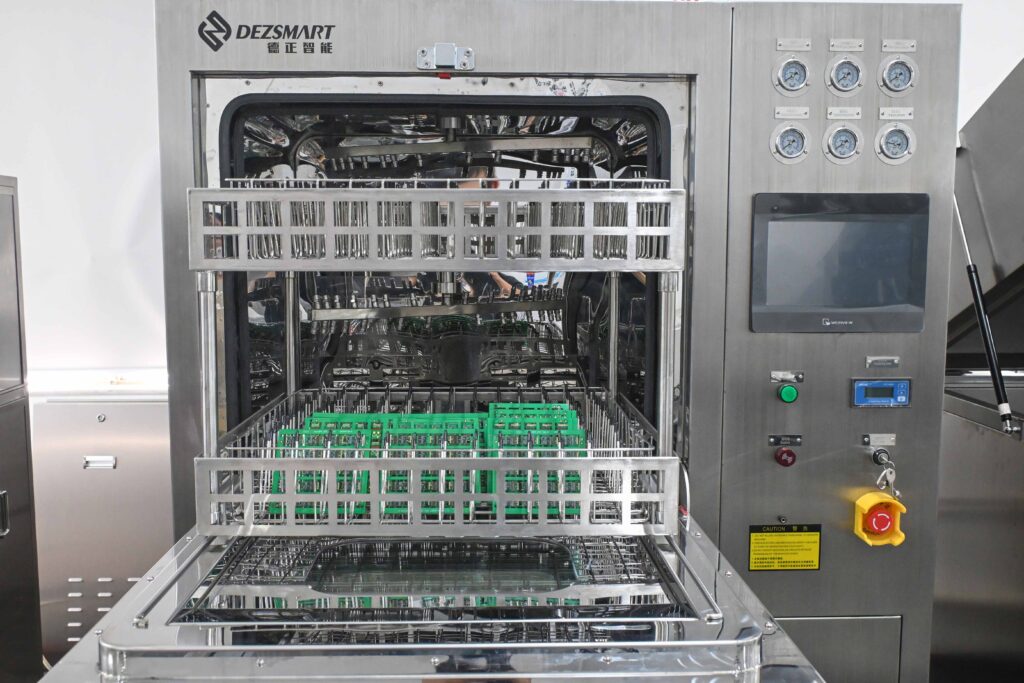

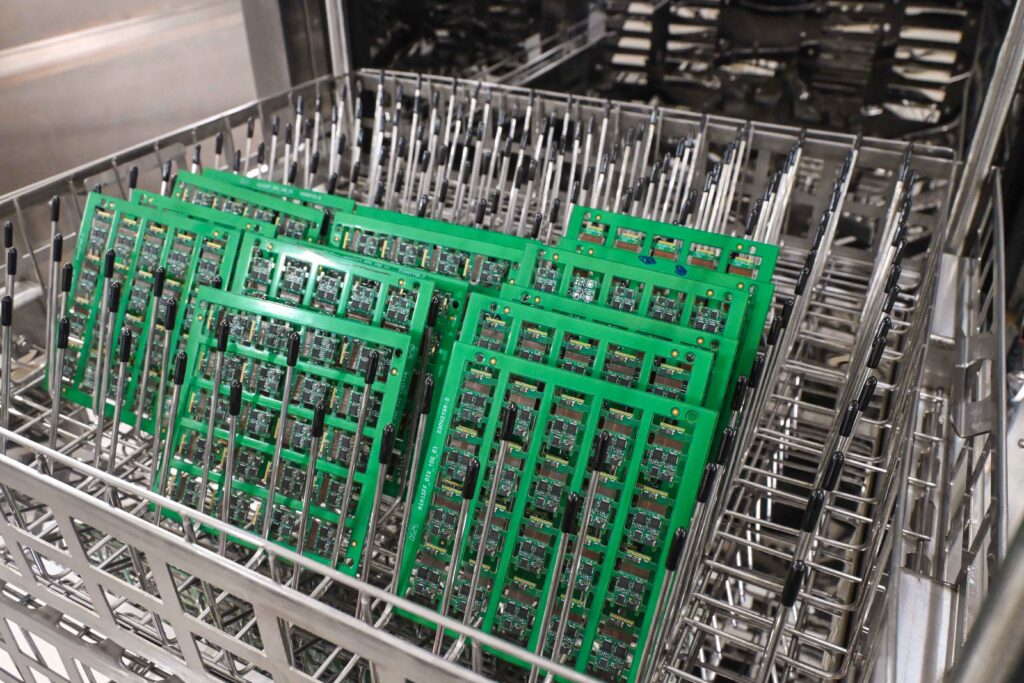

Het dubbellaags materiaalrekontwerp ondersteunt gelaagd laden en is eenvoudig te bedienen met push-pull toevoerrekken en opklikbare deuren en ramen. De maximale laadgrootte is 610 mm (lengte) × 560 mm (breedte) × 100 mm (hoogte) en een enkele batch kan PCBA-producten met een gewicht van ≤10 kg verwerken.
b.Oplosmiddelreinigingsfase
- Bijvullen: Pomp gedeïoniseerd water (DI water) en chemisch reinigingsmiddel in de reinigingstank in een ingestelde verhouding van 5%-25% (handmatige toevoeging of automatisch mengen is mogelijk);
- Bediening: Nadat de gemengde vloeistof is verwarmd tot de ingestelde temperatuur, wordt deze door de pompdruk in de reinigingstank gepompt en wordt de PCBA met lage druk en hoog debiet door het mondstuk besproeid;
- Afvoer: Nadat de reiniging is voltooid, wordt de afvalvloeistof via de pijp afgevoerd.
c.Solventspoel- en spoelfase
- Bijvullen: Pomp schoon water (of zuiver water) uit een externe watertank;
- Bediening: Nadat de watertemperatuur de ingestelde waarde heeft bereikt, pompt u het water in de reinigingsleiding om een secundaire reiniging uit te voeren op het product om restanten reinigingsmiddel te verwijderen;
- Afvoer: De afvalvloeistof wordt afgevoerd via de hulppomp om ervoor te zorgen dat er geen chemische resten achterblijven.
d.Droogfase
De droge hete lucht wordt door het filter device in de reinigingskamer geblazen en de temperatuur kan oplopen tot 99℃ (instelbaar), waardoor het resterende water snel verdampt en de PCBA volledig wordt gedroogd.
Het hele proces ondersteunt aanpassing van parameters, en de reinigings-, spoel- en droogtijd kunnen worden ingesteld op 1-99 minuten aan te passen aan de reinigingsbehoeften van PCBA's met verschillende materialen en verschillende residuen.
4. Voordelen
Vergeleken met vergelijkbare reinigingsapparatuur op de markt, komen de belangrijkste concurrentievoordelen van de DEZ-C743 tot uiting in de volgende aspecten:
a.Hoog rendement en lage kosten
De DEZ-C743 maakt gebruik van een reinigingsproces met lage druk en hoog debiet, in combinatie met een wetenschappelijk spuitmondontwerp met incrementele links-rechtsverdeling en verspringende verticale en horizontale patronen. Dit verbetert niet alleen de reinigingsefficiëntie (kortere reinigings- en spoeltijden), maar vermindert ook het vloeistofverbruik. Het ondersteunt ook het recyclen van reinigingsvloeistof in een gesloten kringloop, waardoor de kosten voor chemische reagentia verder dalen.
b.User-vriendelijk ontwerp en gemakkelijk onderhoud
Het mondstuk en de spuitboom hebben een snelkoppelingsontwerp, waardoor er geen speciaal gereedschap nodig is voor installatie, verwijdering of onderhoud. De apparatuur heeft ook toegangspunten voor onderdelen zoals ventilatoren en filters, waardoor de dagelijkse onderhoudsefficiëntie met meer dan 50% wordt verbeterd. Hoge reinheid en brede compatibiliteit.
c.Reinheid en brede compatibiliteit
De ionische vervuiling na het reinigen voldoet volledig aan de IPC-610D klasse III (≤1,56μg/cm², in overeenstemming met MIL-28809) en klasse I normen en voldoet aan de strenge eisen van elektronische precisiecomponenten. Het dubbellaags rekontwerp (610 mm × 560 mm × 100 mm) ondersteunt PCBA's van groot formaat en biedt plaats aan een breed scala aan producten met diktes van 0-100 mm en gewichten tot 10 kg.
d.Geïntegreerd proces en visuele bediening
Reinigen, spoelen en drogen worden in dezelfde kamer uitgevoerd, waardoor er geen procesoverdracht nodig is en de kans op secundaire verontreiniging afneemt. Een visueel venster en LED-verlichting bieden real-time zicht op het reinigingsproces, zodat parameters tijdig kunnen worden aangepast.
e.Flexibele aanpassing aan productiebehoeften
De capaciteit van de kamer en de watertank kan worden aangepast aan de productiecapaciteit van de klant. Het systeem ondersteunt handmatige toevoeging of automatisch mengen van reinigingsmiddel en DI-water in een proportionele verhouding (5%-25%) om te voldoen aan diverse reinigingsscenario's.
5. Productstructuur
Het structurele ontwerp van de DEZ-C743 is gericht op duurzaamheid, efficiëntie en onderhoudbaarheid en bestaat voornamelijk uit de volgende onderdelen:

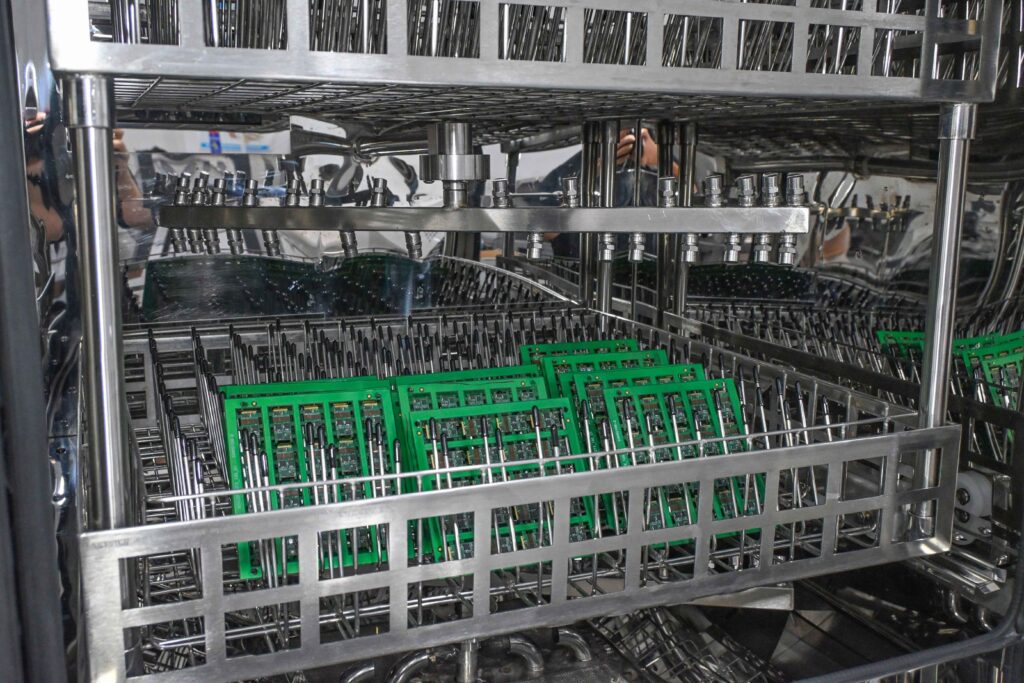

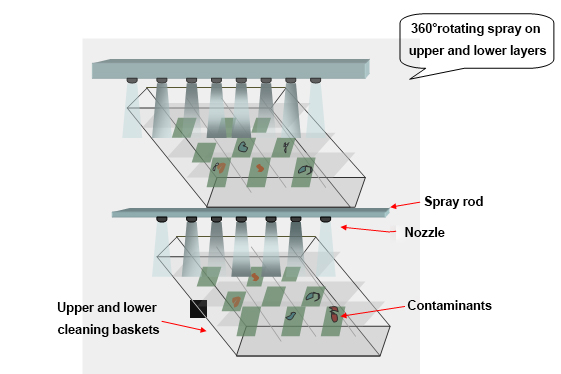

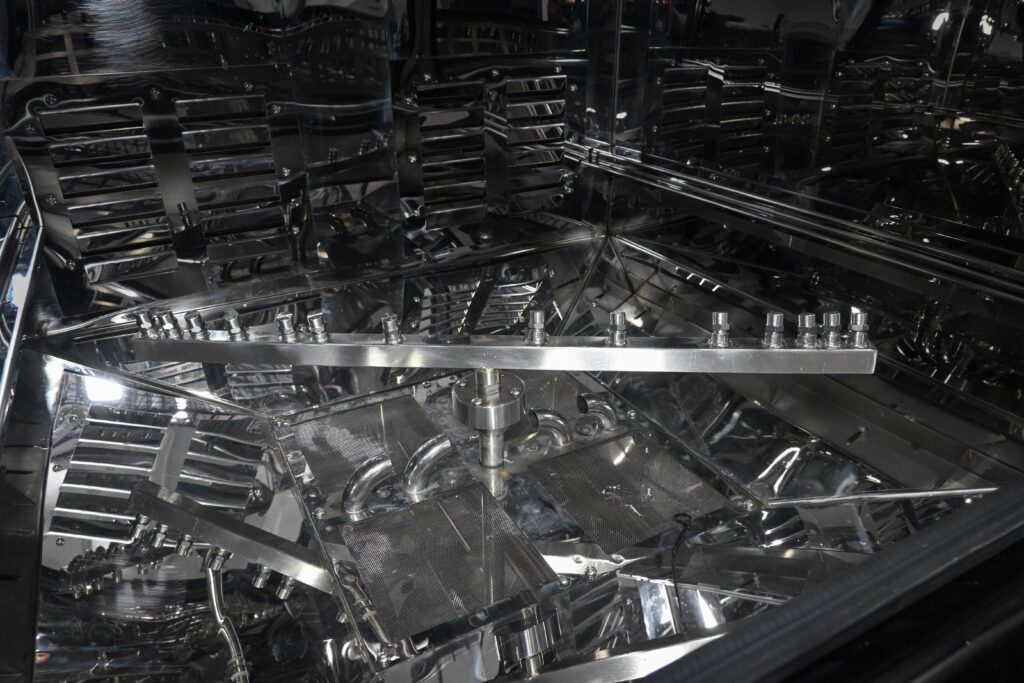

Een geïntegreerd, afgedicht ontwerp heeft drie spuitbomen (boven, midden en onder) en vier sets roestvrijstalen beugels met 48 assen, waardoor 360° spuitdekking mogelijk is.

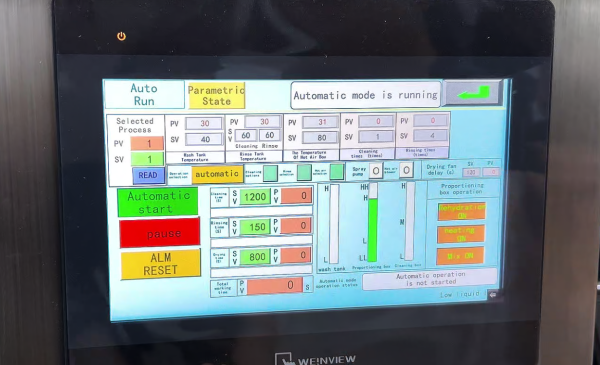

Een combinatie van PLC en kleurenaanraakscherm ondersteunt aanpasbare reinigingsprocessen (bijv. cyclusschema, temperatuur, tijd, enz.) en is uitgerust met een alarmsysteem voor real-time melding van abnormale omstandigheden.
Omvat een circulerend heetwatersysteem voor de chemische reinigingssectie, een 0,45 μm filter (om microverontreinigingen zoals soldeerpasta en hars uit te filteren), een instelbare externe uitlaatklep en een automatisch systeem voor het bijvullen van water met een laag vloeistofniveau, wat zorgt voor een stabiel en controleerbaar reinigingsproces.
Een van onze klanten, een kleine tot middelgrote elektronica-assemblagefabriek, produceert voornamelijk PCBA's voor communicatieapparatuur. Deze producten gebruiken verschillende vloeimiddelen (lead-vrij, no-clean en RMA-hars). Door het grote aantal batches en de diverse producttypes heeft de traditionele handmatige reiniging te lijden onder een lage efficiëntie en overmatige resten.
Na de introductie van de DEZ-C743 PCBA reinigingsmachineheeft het bedrijf bereikt:
- Verbeterde reinigingsefficiëntie: De batchdoorvoer steeg van 45 wafers/uur naar 120 wafers/uur, waardoor er geen handmatige overdracht meer nodig was;
- Lagere kosten: Het verbruik van schoonmaakmiddelen daalde met 30% en het verbruik van water en elektriciteit met 20%;
- Kwaliteitsnormen gehaald: Alle producten doorstonden de IPC-610D klasse III-tests en het aantal klachten van klanten daalde tot nul.
Bovendien vereist de snel aan te sluiten spuitboom van de apparatuur slechts twee uur maandelijks onderhoud, wat de continuïteit van de productie verder verbetert.
De DEZ-C743 offline waterige PCBA reinigingsmachine is gericht op hoge efficiëntie, lage kosten, eenvoudig onderhoud en hoge reinheid. Het geïntegreerde procesontwerp en de user-vriendelijke structuur voldoen perfect aan de uiteenlopende reinigingsbehoeften van kleine en middelgrote elektronicafabrikanten. Of het nu gaat om verbetering van de productkwaliteit, verlaging van de productiekosten of flexibele productie in kleine series met grote variëteit, het is een betrouwbare reinigingsoplossing voor elektronicafabrikanten die bedrijven helpt concurrerender te worden in de sector van precisiefabrikanten.
