Op het gebied van elektronicaproductie is het wijdverbreide gebruik van lead-vrije soldeerpasta heeft geleid tot milieuverbeteringen, maar ook tot nieuwe reinigingsuitdagingen. Bij het verwerken van lead-vrij soldeerpasta-afval hebben traditionele reinigingsmiddelen op basis van oplosmiddelen niet alleen te maken met risico's op het gebied van materiaalcompatibiliteit (zoals corrosie van nikkel/zilverplating), maar staan ze ook onder druk om aan de voorschriften te voldoen vanwege buitensporige VOC-emissies. De watergebaseerde pneumatische reinigingstechnologie op Dezheng Intelligent's DEZ-C730 pneumatische stencilreinigingsmachine heeft de behandelingsnormen voor lead-vrij soldeerpasta-afval opnieuw gedefinieerd door drie fundamentele doorbraken.
1. Pneumatische hogedrukstraal: reinigingskracht op microniveau penetreert resterende barrières

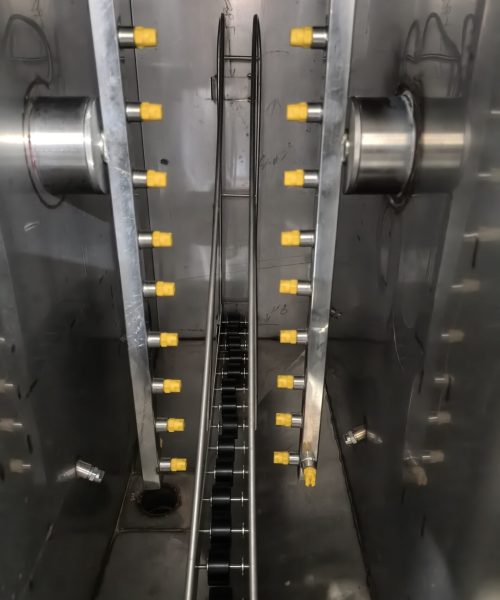

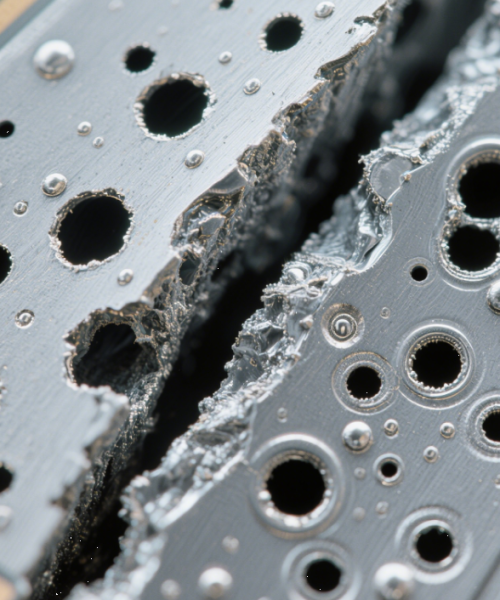

De colofonium en thixotrope agent in lead-vrije soldeerpasta vormen gemakkelijk microporeuze resten van minder dan 0,1 mm na reflow solderen. Het reinigingseffect van traditionele ultrasone reiniging op dikke stencils (>2,5 mm) is minder dan 30%. DEZ-C730 stencilreinigingsmachine gebruikt een hoge dichtheid, dubbelzijdig isobarisch 360° roterend mondstuk en bereikt de volgende verbeteringen door een pneumatisch aangedreven waterstroom onder hoge druk (0,5-0,7 MPa):
- Dynamische Impactreiniging: De roterende spuitkop spuit met een snelheid van 2000 rpm, waardoor een impactkracht van de waterstroom van 20 m/s, waardoor de hechting op moleculair niveau tussen de soldeerpasta en het oppervlak van het stalen gaas direct wordt geëlimineerd.
- Microspleetpenetratie: In combinatie met de lage oppervlaktespanning van reinigingsmiddelen op waterbasis (<30 mN/m) kan de reinigingsoplossing diep doordringen in de 0,02 mm ultrafijne mazen en residu volledig van de bodem verwijderen.
- Ontwerp zonder schade: Aangedreven door een pneumatische motor om mogelijke elektrostatische schade aan elektrische apparatuur te voorkomen, wordt een druksensor gebruikt om de sproeikracht in realtime aan te passen om een stabiele spanning van het stalen gaas te garanderen.
Verificatie van gegevens: Een fabriek voor auto-elektronica gebruikte onze DEZ-C730 pneumatische stencilreinigingsmachine om QFP stalen gaas met een pitch van 0,3 mm te reinigen. Het residu werd teruggebracht van 12,6 mg/cm² door handmatige reiniging tot 0,8 mg/cm², wat voldoet aan de IPC-7526 klasse 3 norm.
2.Drietrapsfiltratiesysteem: Recycling technologie overwint het kosten knelpunt
In traditionele reinigingsprocessen is het verbruik van oplosmiddelen goed voor 45% van de onderhoudskosten van stencils, maar de pneumatische DEZ-C730 stencilreiniger is drietrapsfiltersysteem zorgt voor een efficiënte circulatie dankzij de volgende innovaties:
- Fysieke onderschepping: De primaire filterzeef van 10 μm filtert soldeerkogels en etiketresten uit om te voorkomen dat grote deeltjes de spuitmond verstoppen.
- Fijne scheiding: De 5 μm zeeffilter onderschept zilverpasta en onzuiverheden in de inkt, zodat de reinigingsvloeistof schoon blijft bij meer dan 98%.
- Zuivering op nanoniveau: Dieptefiltratie van 1 μm verwijdert colloïd- en harsresten, waardoor de levensduur van de reinigingsvloeistof wordt verlengd tot 5 keer die van traditionele processen.
Economische voordelen: Nadat een bepaalde fabriek onze DEZ-C730 pneumatische stencilreinigingsmachine had geïmplementeerd, werd het jaarlijkse verbruik van reinigingsmiddel teruggebracht van 1200 liter naar 240 liter. In combinatie met het closed-loop recyclingsysteem bedroeg de jaarlijkse kostenbesparing voor één device meer dan 150.000 yuan.
3.Volledig pneumatisch en milieuvriendelijk ontwerp: dubbele garantie voor veiligheid en naleving
Als antwoord op de strenge milieuvereisten voor lead-vrije reiniging van soldeerpasta, bereikt de DEZ-C730 pneumatische reinigingsmachine met stalen gaas een evenwicht tussen veiligheid en efficiëntie door de volgende ontwerpen:
- Niet-elektrische werking: Hij werkt volledig op perslucht, waardoor er geen brandgevaar is en is bijzonder geschikt voor explosievrije werkplaatsen.
- Lage vluchtige emissies: De uitlaatpijp van het S-type en de adsorpie van actieve kool device regelen de VOC-emissies tot onder 50 ppmin overeenstemming met de REACH-regelgeving van de EU.
- Mens-machine isolatie: De bedieningsinterface met één knop en de volledig gesloten reinigingscabine voorkomen dat operators in contact komen met schoonmaakmiddelen en verminderen het risico op beroepsziekten.

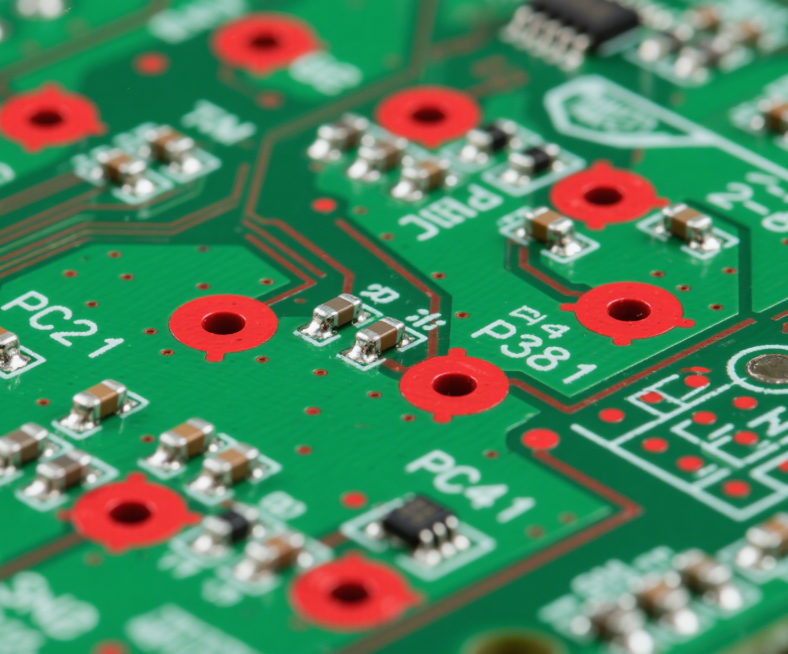

Industriële toepassing: Een fabrikant van medische device gebruikt onze DEZ-C730 pneumatische reinigingsmachine voor staalmatten om de staalmatten van een implanteerbare printplaat te reinigen. Na de reiniging is de resterende ioneninhoud op het oppervlak van de printplaat <0,5 μg/cm², die voldoen aan de ISO 10993-certificering voor biocompatibiliteit.
Technologietrends en selectiesuggesties
- Materiaal compatibiliteit: Reinigingsmiddelen op waterbasis met een neutrale pH (zoals ZESTRON VIGON® A 200) verdienen de voorkeur om corrosie van aluminium/koper substraten door alkalische reinigingsmiddelen te voorkomen.

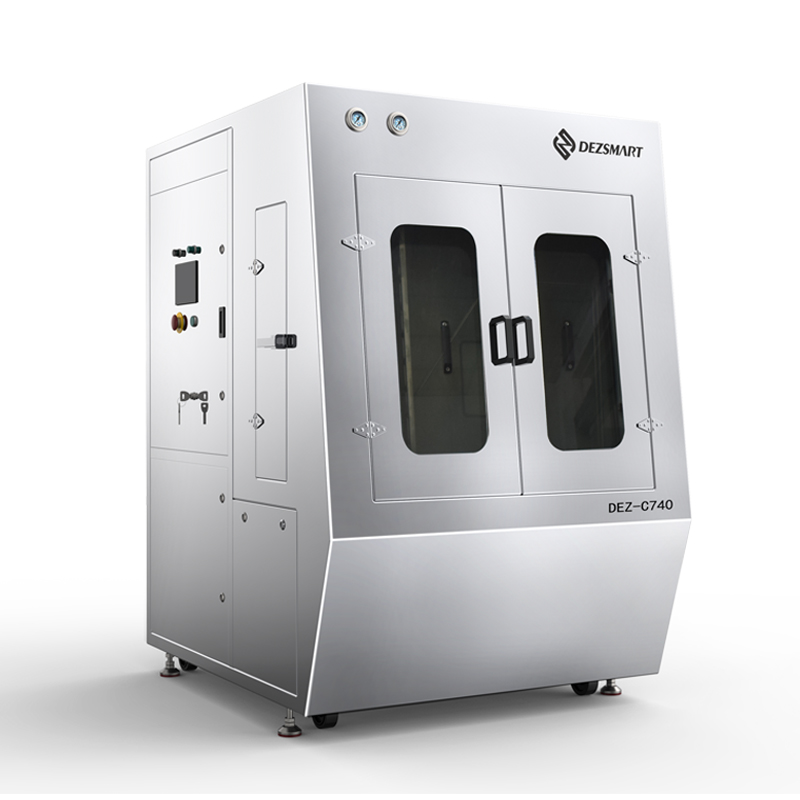

- Procesaanpassing: Voor rode lijm en dikke sjablonen kan pneumatische spuittechnologie (zoals Silman tech DEZ-C 740) worden gebruikt om de reinigingsdiepte te verbeteren.
- Intelligente upgrade: In combinatie met een AI visueel inspectiesysteem (zoals de intelligente apparatuur van Sanjie Machinery) kan het reinigingseffect in realtime worden getraceerd.
De drie belangrijkste verbeteringen van de DEZ-C730 lossen niet alleen het technische probleem van lead-vrije soldeerpastaresten op, maar bieden elektronicafabrikanten ook duurzame oplossingen die voldoen aan de ESG-vereisten via milieuvriendelijk ontwerp en kostenoptimalisatie.
