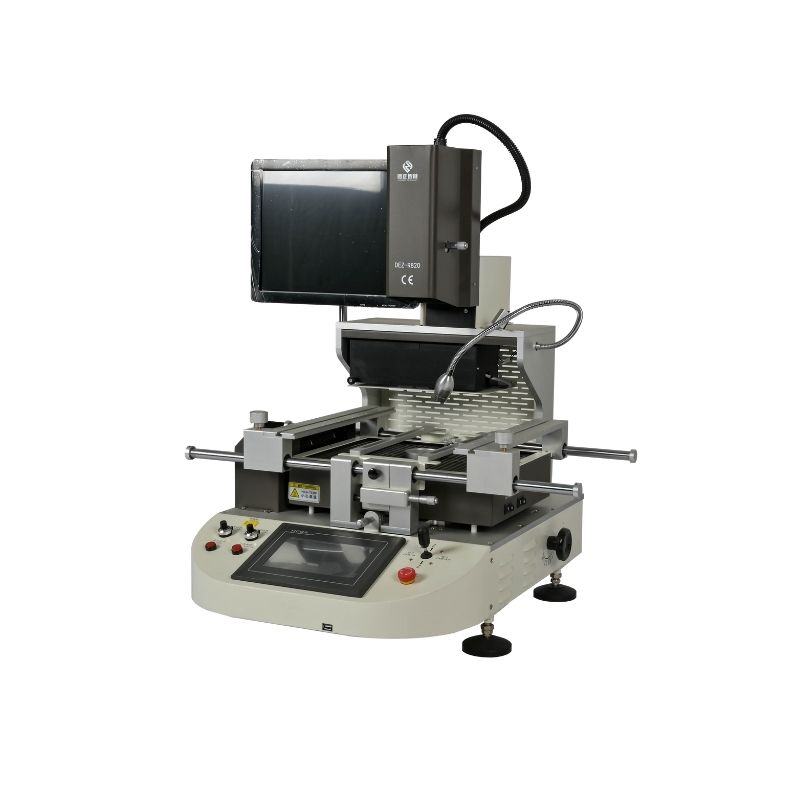

ST-R820 BGA-Rework-Station

Die ST-R820 ist eine BGA-Rework-Station mit optischer Ausrichtung für die präzise Nachbearbeitung von BGA-Chips auf Leiterplatten. Sie bietet hohe Genauigkeit und Zuverlässigkeit und ist damit ideal für die Elektronikfertigung und -reparatur.

FAQ

1. Können Sie Musterprüfungen anbieten?
A: Ja. Wir unterstützen unsere Kunden bei der Bereitstellung von PCB-Mustern für kostenlose Tests, um sicherzustellen, dass das Gerät Ihren Reinigungsanforderungen entspricht.

2. Wie lange ist der Lieferzyklus der Geräte?
A: Der Lieferzyklus von Standardmodellen beträgt [14-30 Tage], und kundenspezifische Modelle können länger dauern. Die spezifische Lieferzeit kann je nach Auftragslage bestätigt werden.

3. Unterstützt das Gerät nicht standardisierte Anpassungen?
A: Ja, wir unterstützen Nicht-Standard-Anpassungen und können personalisierte Lösungen auf der Grundlage Ihrer Leiterplattengröße, Reinigungsanforderungen und Produktionsumgebung anbieten.

4. was beinhaltet der Kundendienst service?
Lebenslanger technischer Support
Betriebliche Ausbildung
Ein Jahr Garantie (außer für Verschleißteile)
Schnelle Reaktion Reparatur service

Wesentliche Merkmale:
Drei unabhängige Regelheizer für eine präzise Temperaturregelung.
Präzises optisches Ausrichtungssystem mit einstellbarem CCD-Farboptiksystem.
Multifunktions-Bedienungssystem mit hochauflösender Mensch-Maschine-Schnittstelle.
Überlegene Sicherheitsfunktionen mit CE-Zertifizierung.
Geeignet für verschiedene Leiterplattengrößen und BGA-Chips.
Einfache und genaue Positionierung mit V-Nut PCB Unterstützung.
Flexible und abnehmbare Universalbefestigung zum Schutz.
Temperaturüberwachung und Datenspeicherung in Echtzeit.

Technisches Datenblatt:
- Macht:
- AC 220V±10£¥ 50/60 Hz
- Gesamtleistung: Maximal 5300W
- Heizleistung: Obere Heizung 1200 W, untere Heizung 1200 W, IR-Heizung 2700 W
- Elektrische Materialien:
- Intelligente speicherprogrammierbare Steuerung, unterstützt den Anschluss von Computern
- Temperaturkontrolle:
- Thermoelement Typ K (Closed Loop), unabhängige Temperaturregelung, Genauigkeit innerhalb ±3℃
- Positionierung:
- V-Nut, PCB-Träger
- PCB Größe:
- Max 415×370 mm, Min 65×65 mm
- BGA-Chip:
- Max 80x80mm, Min 2×2 mm
- Abmessungen:
- L680xB630xH900 mm
- Sensoren:
- 1 Stück
- Gewicht:
- 79kg
- Produktname: Vollautomatische BGA-Rework-Station
- Modell #: ST-R820
- Gesamtleistung: 5300W
- Obere Heizung: 1200W
- Untere Heizung: 1200W
- IR-Heizung: 2700W
- IR-Heizfläche: 280380mm
- Spannung: AC220V±10% 50/60Hz
- Bewegungsrichtung: Z-Achse
- Positionssystem: V-Nut, PCB-Unterstützung
- Temperaturregelung: K-Typ Closed Loop Thermoelement mit Genauigkeit innerhalb ±3℃
- Temperaturgenauigkeit: ±3 Grad
- PCB-Größe: Max. 415370 mm, Min. 6565 mm
- Elektrische Materialien: Servoantrieb (Panasonic) + Touchscreen (Taiwan) + Panasonic PLC + Heizplatte (Deutschland)
- Kamera Vergrößerung: 5X~50X
- Optisches System: Japanisches Original-Hochauflösungs-CCD-Farbbildsystem, Joystick-Steuerung
- BGA-Chip: Max 8080mm, Min 22 mm
- Touchscreen: 10 Zoll, Auflösung 640480, Panel Visa Touchscreen, externe USB-Schnittstelle
- Externer Temperatursensor: 1 Stück
- Arbeitsmodus: Kraftantrieb (optional Gasantrieb + Stickstoff)
- Platzierungsgenauigkeit: ±0,02 mm
- Abmessungen: L680B630H900 mm (LCD-Ständer nicht enthalten)
- Nettogewicht: 79KG
- Zertifizierungen: CE- und Patent-Zertifikat
- Verpacken: L780B800H1090mm
- Bruttogewicht: 105KG
