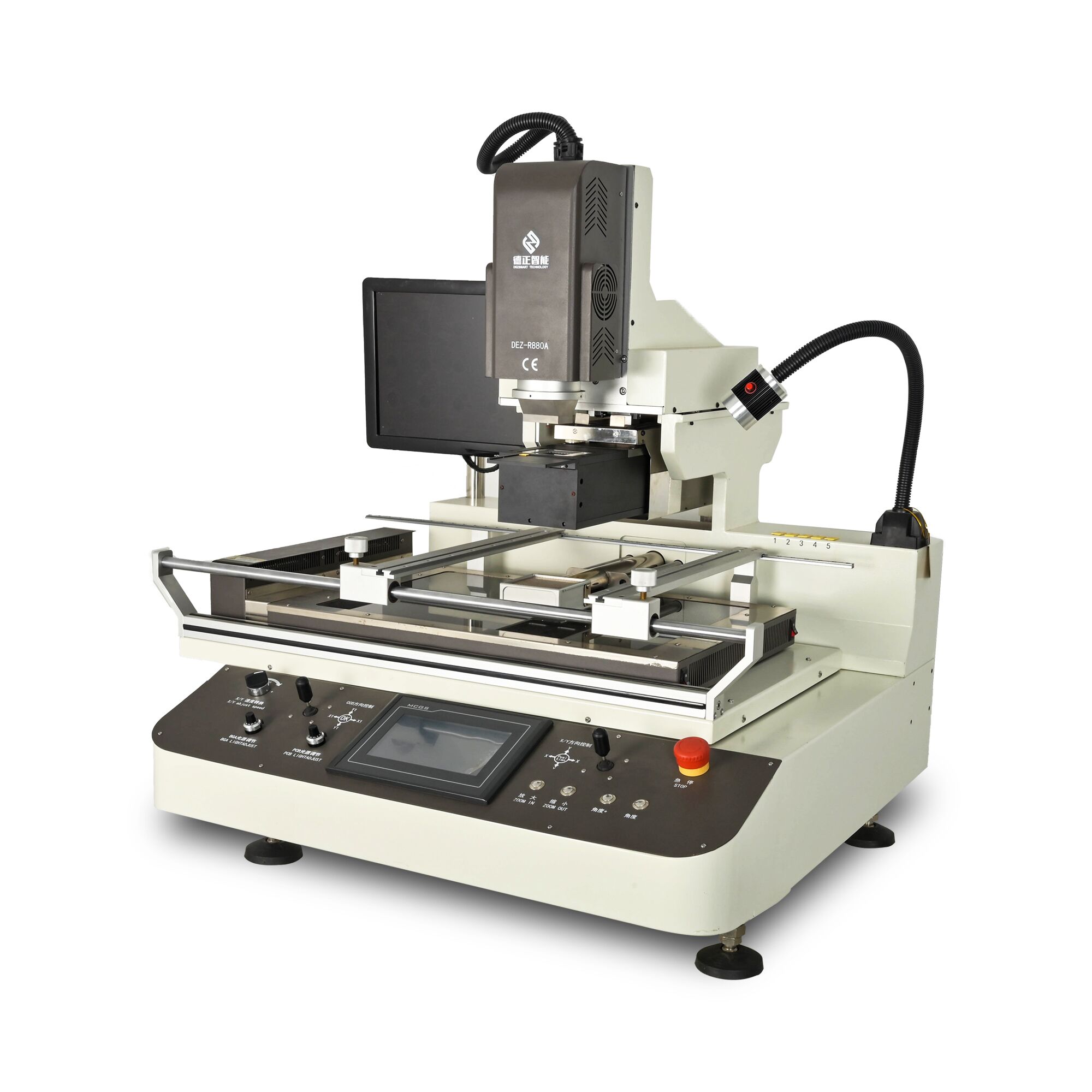

DEZ-R880A High Precision Optical BGA Rework Equipment

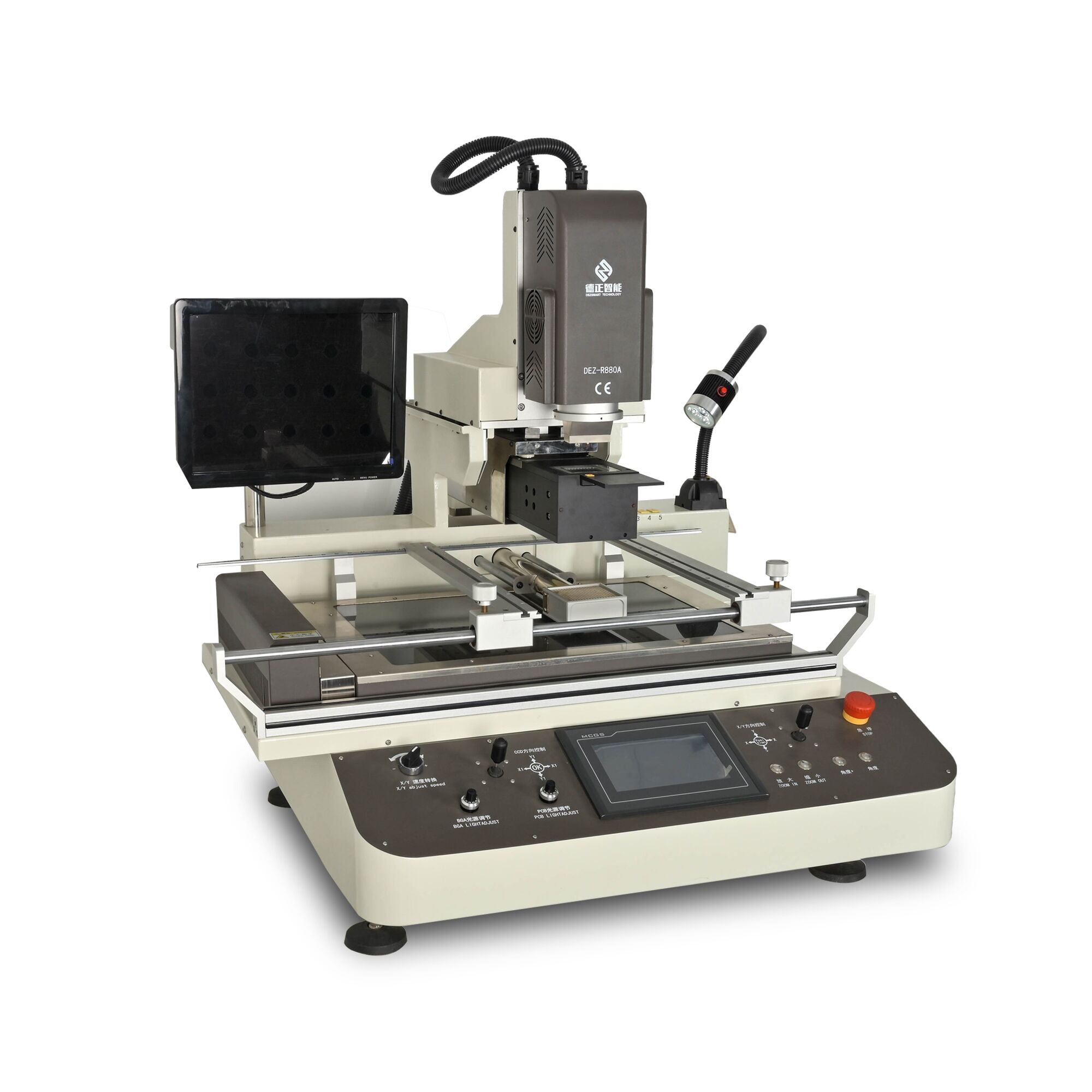

DEZ-R880A High Precision Optical BGA Rework Equipment – Bild 2

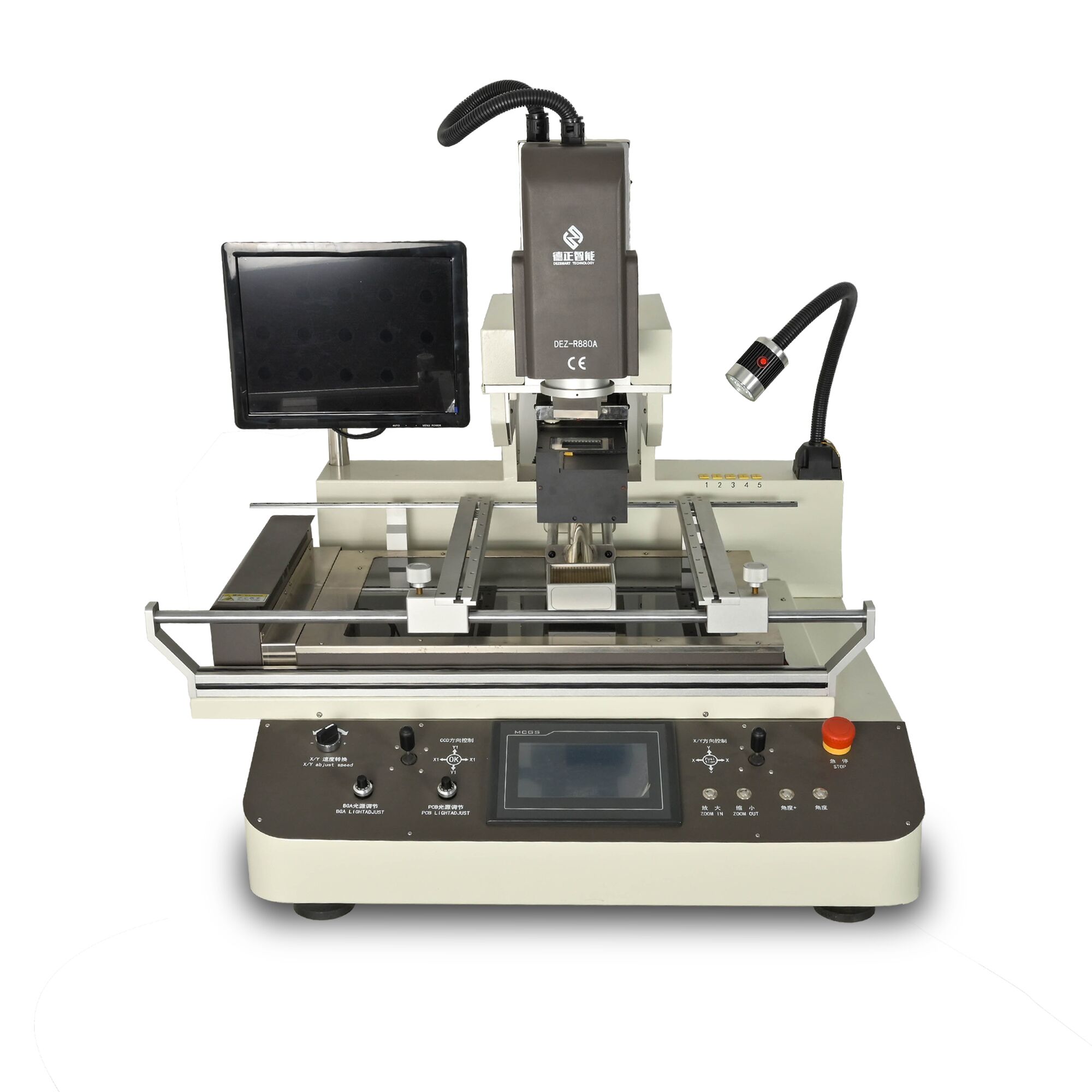

DEZ-R880A High Precision Optical BGA Rework Equipment – Bild 3

DEZ-R880A Hochpräzises optisches BGA-Nacharbeitsgerät

Die DEZ-R880A ist ein hochpräzises optisches BGA-Reparaturgerät zum Löten und Demontieren elektronischer Bauteile. Sie löst vielfältige Probleme und kann Leiterplatten und Chips unterschiedlicher Spezifikationen bearbeiten.

FAQ

1. Können Sie Musterprüfungen anbieten?
A: Ja. Wir unterstützen unsere Kunden bei der Bereitstellung von PCB-Mustern für kostenlose Tests, um sicherzustellen, dass das Gerät Ihren Reinigungsanforderungen entspricht.

2. Wie lange ist der Lieferzyklus der Geräte?
A: Der Lieferzyklus von Standardmodellen beträgt [14-30 Tage], und kundenspezifische Modelle können länger dauern. Die spezifische Lieferzeit kann je nach Auftragslage bestätigt werden.

3. Unterstützt das Gerät nicht standardisierte Anpassungen?
A: Ja, wir unterstützen Nicht-Standard-Anpassungen und können personalisierte Lösungen auf der Grundlage Ihrer Leiterplattengröße, Reinigungsanforderungen und Produktionsumgebung anbieten.

4. was beinhaltet der Kundendienst service?
Lebenslanger technischer Support
Betriebliche Ausbildung
Ein Jahr Garantie (außer für Verschleißteile)
Schnelle Reaktion Reparatur service

1. Produktübersicht

Die DEZ-R880A, eine hochmoderne, automatische Präzisions-BGA-Rework-Station von DEZSMART (Dezheng Intelligent), wurde entwickelt, um Effizienz und Genauigkeit bei der Nachbearbeitung elektronischer Bauteile neu zu definieren. Das CE-zertifizierte Gerät integriert fortschrittliche Heiz-, optische Ausrichtungs- und intelligente Steuerungssysteme, um komplexe Nachbearbeitungsaufgaben mit minimalem menschlichen Eingriff zu bewältigen.

Das Herzstück der DEZ-R880A bildet ein unabhängiges Drei-Zonen-Temperaturregelungssystem, eine hochpräzise optische Ausrichtung und eine benutzerfreundliche Touchscreen-Oberfläche (user). All dies gewährleistet gleichbleibend hohe Qualität beim Löten und Entlöten einer Vielzahl elektronischer Bauteile. Mit einer maximalen Leistung von 8400 W und kompakten Abmessungen von 1160 × 1080 × 1100 mm bietet sie ein optimales Verhältnis von Leistung und Platzbedarf und eignet sich somit sowohl für kleine Werkstätten als auch für große Produktionslinien.

2. Anwendungsbereich

Dank seiner breiten Kompatibilität mit Leiterplatten und Bauteilen ist der DEZ-R880A vielseitig genug, um unterschiedlichsten Szenarien in der Elektronikfertigung und -reparatur gerecht zu werden:

LeiterplattengrößenUnterstützt Leiterplatten von 6×6 mm bis 710×490 mm und eignet sich somit sowohl für Miniatur- als auch für Großformat-Leiterplatten.
Bauteil-TypenIdeal für die Überarbeitung von BGA-, QGN-, CSP-, POP-, QFN-, QFP-, LED- und Micro-SMD-Bauteilen sowie anderen Komponenten.
Bauteilgrößen: Verarbeitet Bauteile von 0,5×0,5 mm (Mikro-SMDs) bis 120×120 mm (große BGAs) und ist damit eine optimale Lösung für Branchen wie Unterhaltungselektronik, Automobilelektronik, Luft- und Raumfahrt sowie LED-Herstellung.

3. Arbeitsprozess

PositionierungMithilfe der Rotpunktpositionierung und eines hochpräzisen optischen Ausrichtungssystems (ausgestattet mit einem HDMI 1080P Ultra-HD-CCD-Sensor) lokalisiert das Gerät das Zielbauteil schnell. Die elektrische X/Y-Bewegung des optischen Systems eliminiert tote Winkel und gewährleistet so eine präzise Ausrichtung.
VorheizenDie untere Infrarot-Vorheizzone – mit importierten Kohlefaserheizelementen und Hochtemperatur-Mikrokristallinpaneelen – erwärmt die Leiterplatte gleichmäßig vor. Die Infrarotzone ist elektrisch entlang der X-Achse beweglich und verhindert so Verformungen der Leiterplatte.
Heizung & UmbauDie oberen und unteren Hochleistungs-Zweikanalheizungen (mit 70 mm Luftauslassdurchmesser) sorgen für eine gleichmäßige Wärmeverteilung an den Bauteilecken, was insbesondere bei großen device-Bauteilen entscheidend ist. Der Bestückungskopf, gesteuert durch ein servo-System, ermöglicht eine elektrische 360°-Drehung zur präzisen Winkeleinstellung und gewährleistet so die perfekte Bauteilplatzierung.
AutomatisierungDank eines automatischen Zuführungs- und Entnahmesystems wird der manuelle Aufwand reduziert. Entlöt- und Lötfunktionen per Knopfdruck vereinfachen die Bedienung, während zwei Joysticks und eine elektrische Sieben-Achsen-Bewegungssteuerung eine einfache Justierung ohne manuelles Bewegen der Leiterplatte ermöglichen.
SicherheitschecksEchtzeitüberwachung der Heizungen, Übertemperaturschutz und eine integrierte Druckerkennung (device) schützen Leiterplatten und Bauteile während des gesamten Prozesses.

4. Zentrale Vorteile

Was unterscheidet die DEZ-R880A von anderen Nachbearbeitungsgeräten auf dem Markt?

Überragende WärmegleichmäßigkeitDas Drei-Zonen-Heizsystem (obere Heißluft, untere Heißluftmischung und Infrarot-Vorwärmung) mit großkalibrigen Heizelementen gewährleistet eine gleichmäßige Temperaturverteilung – auch bei großen Bauteilen – und steigert so die Schweißausbeute.
Unübertroffene PräzisionEin servo-gesteuerter Bestückungskopf mit einer Montagegenauigkeit von ±0,01 mm und einer elektrischen Drehung von 360° übertrifft manuelle oder halbautomatische Systeme und reduziert Fehler.
Verbesserte EffizienzAutomatische Zuführung/Empfang, Ein-Klick-Bedienung und elektrische Bewegung der Heizzonen eliminieren manuelle Einstellungen und reduzieren die Nachbearbeitungszeit um bis zu 40% (im Vergleich zu herkömmlichen Stationen).
Vielseitigkeit für groß angelegte NachbearbeitungDie Infrarot-Heizzone und der große elektrische Verfahrweg der Leiterplattenablage erleichtern die Handhabung großer Leiterplatten und die Nachbearbeitung mehrerer Chips – es ist kein Aufbau mehrerer Geräte erforderlich.
All-in-One-DesignDie eingebaute Vakuumpumpe macht externe Luftquellen überflüssig, während passwortgeschützte Temperaturparameter unbefugte Änderungen verhindern und so die Prozessstabilität gewährleisten.
Robuste SicherheitDoppelter Überhitzungsschutz, Not-Aus-Schalter und mikrokristalline Paneele (zum Schutz vor Verbrennungen) übertreffen die Sicherheitsstandards der Branche und reduzieren Ausfallzeiten durch Unfälle.

5. Produktstruktur

Die Struktur des DEZ-R880A ist eine harmonische Verbindung von Präzisionstechnik und user-zentriertem Design und umfasst sechs Schlüsselsysteme:

Heizsystem:
- Oberer Heißlufterhitzer (1600W): Großer 70-mm-Auslass, Zweikanal-Leistung für gleichmäßige Wärmeverteilung.
- Unteres Heißluftgebläse (1600W): Fährt automatisch auf die eingestellte Höhe für gezielte Erwärmung hoch.
- Infrarot-Vorwärmer (5000W): Elektrische X-Achsen-Bewegung, Kohlefaser-Heizelemente für effizientes Vorwärmen.
Optisches Ausrichtungssystem:
- 1080P CCD-Mikroskop: Ultraklare Bildgebung für die 360°-Komponentenbeobachtung.
- Elektrische X/Y-Bewegung: Eliminiert tote Winkel; laser Rotpunktvisier für schnelle Einrichtung.
Betriebssystem:
- Hochauflösender Touchscreen: Anpassbare Betriebsmodi und Berechtigungen.
- Zwei Joysticks: Steuern Sie die elektrische Sieben-Achsen-Bewegung für eine einfache Positionierung.
Platzierungssystem:
- Servogesteuerter Platzierungskopf: 360° elektrische Drehung, ±0,01 mm Genauigkeit.
- Druckerkennung: Verhindert Beschädigungen an Leiterplatten/Bauteilen.
Fütterungssystem:
- Automatische Zuführung/Empfang: Reduziert den manuellen Arbeitsaufwand, optimiert den Arbeitsablauf.
Sicherheitssystem:
- Überhitzungsschutz (doppellagig), Not-Aus und automatische Abschaltung bei Störungen.

6. arbeitsfall

Reparatur von UnterhaltungselektronikEine Smartphone-Reparaturwerkstatt nutzte die DEZ-R880A zur Nachbearbeitung von 100×100 mm großen BGA-Chips auf 600×400 mm großen Leiterplatten. Das optische Ausrichtungssystem und die gleichmäßige Erwärmung reduzierten die Nachbearbeitungsfehler von 15% (mit der alten Ausrüstung) auf 2%.
Automobil-LeiterplattenfertigungEin Werk für Automobilelektronik integrierte die DEZ-R880A in seine Produktionslinie für die Nachbearbeitung mehrerer Chips (QFN- und BGA-Kombinationen). Das automatische Zuführungssystem senkte die Arbeitskosten um 301 TP8T, während die Sieben-Achsen-Steuerung eine gleichbleibende Qualität bei über 500 Einheiten pro Tag sicherstellte.
LED-ModulproduktionEin LED-Hersteller nutzte die Anlage, um 0,5 × 0,5 mm große Micro-SMD-Bauteile auf 6 × 6 mm große Leiterplatten zu löten. Die Platzierungsgenauigkeit von ±0,01 mm und die schonende Erwärmung verhinderten das Durchbrennen der LEDs und steigerten die Ausbeute um 251 Stück pro 8 Einheiten.

Bereit, Ihre Nachbearbeitungsprozesse zu optimieren? Kontaktieren Sie uns. DEZSMART Erfahren Sie noch heute, wie der DEZ-R880A Ihre Produktionslinie verändern kann.

Stromversorgung	Wechselstrom, zweiphasig, 220 V oder 380 V, 50/60 Hz
Gesamtleistung	Max. 8400 W
Heizleistung	Oben: 1600 W, Unten: 1600 W, IR: 5000 W
Temperaturregelung	Omega-Thermoelement vom Typ K mit geschlossenem Regelkreis, unabhängige obere und untere Temperaturmessung, Temperaturgenauigkeit bis zu ±1 Grad;
Positionierungsmethode	V-förmiger Kartenschlitz, Universalhalterung, Schnellpositionierung mit rotem Punkt (laser)
Betriebssteuerung	Doppel-Joystick-Steuerung, elektrische Sieben-Achsen-Bewegungssteuerung, drei Temperaturzonen mit freier Bewegung
Auswahl elektrischer Werkstoffe	Präzises Dual-Mode-Temperaturregelungssystem, hochpräzises servo-Antriebssystem, optisches Ausrichtungssystem mit ultrahoher Auflösung, hochauflösende Mensch-Maschine-Schnittstelle
Fütterung von device	automatische Zuführung und automatische Aufnahme device
Montagegenauigkeit	0,01 mm
Einstellung des Spanwinkels	360-Grad-elektrische Drehung
Leiterplattengröße	Maximal 710 × 490 mm, minimal 6 × 6 mm
Anwendbare Chips	BGA, QGN, CSP, POP, QFN, QFP, LED, Micro SMD usw.
Anwendbare Chips	Maximal 120 × 120 mm, minimal 0,5 × 0,5 mm
Maße	L1160B1080H1100mm
Sensor	5
Maschinengewicht	etwa 160 kg
Maschinenfarbe	Grauweiß
