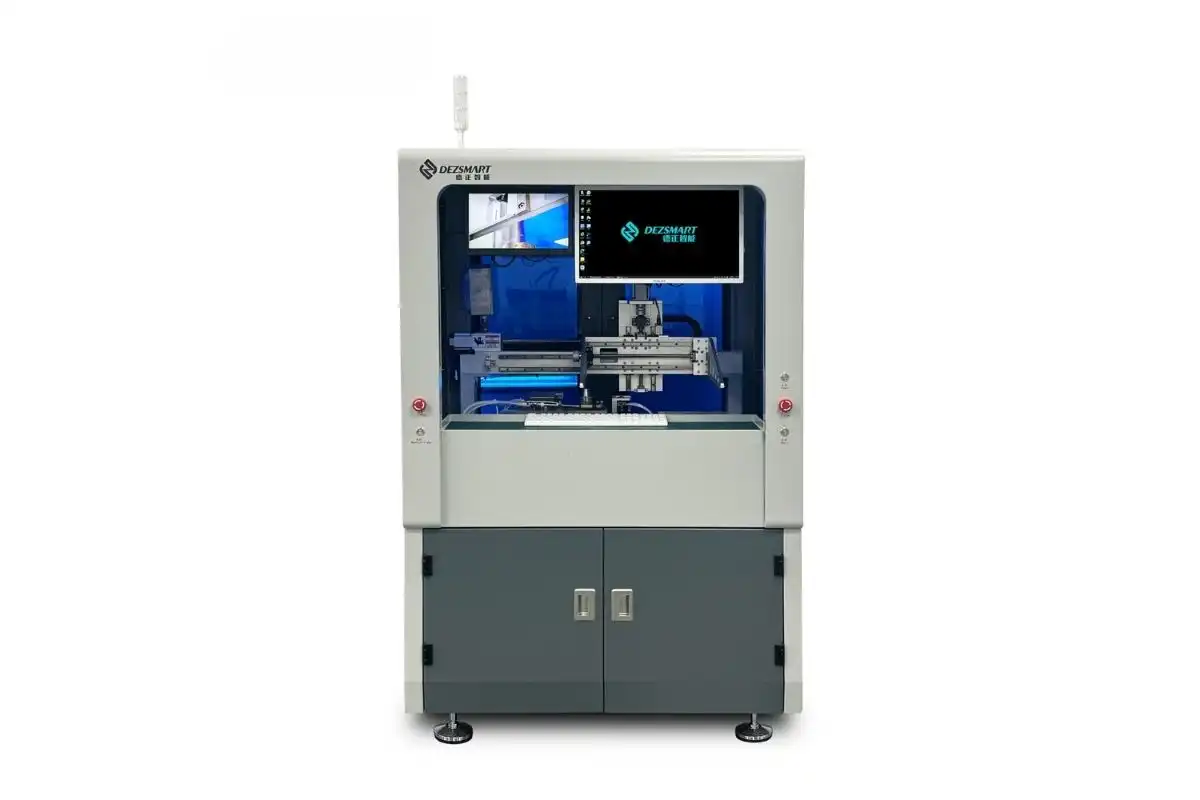

DEZ-H3500A Selective Wave Soldering Machine
DEZ-H3500A Selective Wave Soldering Machine – Bild 2
DEZ-H3500A Selective Wave Soldering Machine – Bild 3
DEZ-H3500A Selective Wave Soldering Machine – Bild 4

DEZ-H3500A Selektiv-Wellenlötmaschine

Die DEZ-H3500A ist eine Selektivwellenlötmaschine, die für das hochwertige Löten von Leiterplatten entwickelt wurde. Sie bietet ein kompaktes und voll funktionsfähiges Design, das eine hohe Produktivität und Flexibilität gewährleistet.

1. Können Sie Musterprüfungen anbieten?
A: Ja. Wir unterstützen unsere Kunden bei der Bereitstellung von PCB-Mustern für kostenlose Tests, um sicherzustellen, dass das Gerät Ihren Reinigungsanforderungen entspricht.

2. Wie lange ist der Lieferzyklus der Geräte?
A: Der Lieferzyklus von Standardmodellen beträgt [14-30 Tage], und kundenspezifische Modelle können länger dauern. Die spezifische Lieferzeit kann je nach Auftragslage bestätigt werden.

3. Unterstützt das Gerät nicht standardisierte Anpassungen?
A: Ja, wir unterstützen Nicht-Standard-Anpassungen und können personalisierte Lösungen auf der Grundlage Ihrer Leiterplattengröße, Reinigungsanforderungen und Produktionsumgebung anbieten.

4. was beinhaltet der Kundendienst service?
Lebenslanger technischer Support
Betriebliche Ausbildung
Ein Jahr Garantie (außer für Verschleißteile)
Schnelle Reaktion Reparatur service

Preis erhalten

1. Produktübersicht

Die DezSmart DEZ-H3500A ist eine fortschrittliche 3-Achs-Wellenlötmaschine (mit 3-Achs-Anordnung) für hochpräzises Leiterplattenlöten. Als Offline-Komplettsystem vereint sie selektives Flussmittelauftragen und Löten auf einem kompakten XYZ-Bewegungstisch und eignet sich daher ideal für beengte Produktionsumgebungen. .

Die Steuerung erfolgt vollständig über einen Industrie-PC. Alle Parameter – einschließlich Löttemperatur, Flussmitteltyp, Bewegungsbahn und Stickstofftemperatur – können per Software eingestellt, gespeichert und nachverfolgt werden, was eine gleichbleibende und reproduzierbare Schweißqualität gewährleistet. Dank des flexiblen Designs lässt sich das System nahtlos in Produktionslinien integrieren und problemlos an unterschiedlichste Fertigungsumgebungen anpassen. .

2. Anwendungsbereich

Die DEZ-H3500A zeichnet sich durch ihre Leistungsfähigkeit bei Anwendungen aus, die präzises, selektives Löten erfordern, und ist daher in allen Bereichen der Elektronikfertigung unverzichtbar:
  • Unterhaltungselektronik: Schweißen von Leiterplatten in Smartphones, Laptops und Wearables.
  • Kfz-Elektronik: Umgang mit komplexen Leiterplatten in Infotainmentsystemen und Sensoren von Autos.
  • IndustrieelektronikMontage von Schaltschränken und Kommunikationsgeräten mit dichter Bauteilbelegung.
  • Medizinische Devices: Sicherstellung zuverlässiger Lötverbindungen in medizinischen Präzisionsinstrumenten.
Es unterstützt Leiterplatten mit unterschiedlichen Dicken (0,2 mm–6 mm) und maximalen Abmessungen bis zu L350 × B410 mm (anpassbar für größere Platinen) und erfüllt damit vielfältige Produktionsanforderungen. .

3. Arbeitsprozess

selective soldering Working process
Die DEZ-H3500A zeichnet sich durch ihre Leistungsfähigkeit bei Anwendungen aus, die präzises, selektives Löten erfordern, und ist daher in allen Bereichen der Elektronikfertigung unverzichtbar:
  • Unterhaltungselektronik: Schweißen von Leiterplatten in Smartphones, Laptops und Wearables.
  • Kfz-Elektronik: Umgang mit komplexen Leiterplatten in Infotainmentsystemen und Sensoren von Autos.
  • IndustrieelektronikMontage von Schaltschränken und Kommunikationsgeräten mit dichter Bauteilbelegung.
  • Medizinische Devices: Sicherstellung zuverlässiger Lötverbindungen in medizinischen Präzisionsinstrumenten.
Es unterstützt Leiterplatten mit unterschiedlichen Dicken (0,2 mm–6 mm) und maximalen Abmessungen bis zu L350 × B410 mm (anpassbar für größere Platinen) und erfüllt damit vielfältige Produktionsanforderungen. .

4. Zentrale Vorteile

Die DEZ-H3500A zeichnet sich durch Merkmale aus, die Effizienz und Präzision beim selektiven Löten neu definieren:



  • Kompaktes All-in-One-Design: Kombiniert Flussmittelauftrag und Löten auf einer einzigen XYZ-Plattform und spart so Platz im Vergleich zu separaten Systemen. .
  • Überragende Schweißqualität: Löttöpfe aus Titanlegierung mit gleichmäßiger Wärmeübertragung (über externe Heizplatten) und Stickstoffheizung reduzieren die Oxidation und gewährleisten so starke und gleichmäßige Lötverbindungen. .
  • Vollständige RückverfolgbarkeitDie PC-basierte Steuerung speichert alle Parameter (Temperatur, Geschwindigkeit, Weg) in konfigurierbaren Dateien und ermöglicht so eine einfache Qualitätskontrolle und Wiederholbarkeit. .
  • Präzise Bewegungssteuerung: 3-Achsen-Schrittmotoren mit Kugelgewindetrieben und Linearführungen gewährleisten eine Positioniergenauigkeit von ±0,1 mm, geringe Geräuschentwicklung und eine gleichmäßige Bewegung – entscheidend für dichte Leiterplattenlayouts. .
  • Flexible ProduktionsintegrationKann neben Linien für das Schweißen auf Abruf platziert werden und passt sich dynamischen Produktionsplänen besser an als starre Inline-Systeme. .

5. Produktstruktur

Die robuste Konstruktion des DEZ-H3500A vereint wichtige Systeme für eine zuverlässige Leistung:
  • KontrollsystemIndustrieller All-in-One-PC mit Windows 10-basierter Software, der die Pfadprogrammierung über PCB-Bilder und die Echtzeitüberwachung kritischer Parameter (Temperatur, Druck, Geschwindigkeit) ermöglicht. .
  • BewegungssystemLeichte 3-Achsen-Plattform (X, Y, Z) mit Schrittmotoren und Treibern für schnelle und stabile Bewegungen. .
  • Flusssystem: Beinhaltet ein Strahlventil (anpassbar an verschiedene Flussmittel) und einen Edelstahl-Druckbehälter für eine gleichmäßige Anwendung. .
  • Lötsystem: Verfügt über einen auslaufsicheren Löttopf aus Titanlegierung, 5 Standarddüsen aus Legierung (anpassbar) und eine integrierte Stickstoffheizung zur Verbesserung der Benetzung und Reduzierung der Schlacke. .
  • Maschinenchassis: Stahlgeschweißter Rahmen mit dicker Grundplatte zur Minimierung von Vibrationen für einen stabilen Betrieb. .

6. arbeitsfall

Ein Automobilelektronikhersteller aus dem leading-Raum hat die DEZ-H3500A zum Schweißen von Sensor-Leiterplatten mit hoher Bauteildichte eingesetzt:

  • Herausforderung: Beim herkömmlichen Wellenlöten kam es bei Stiften mit kleinem Rastermaß zu Brückenbildung (unerwünschten Verbindungen).
  • Lösung: Die selektiven Düsen des DEZ-H3500A zielen nur auf die benötigten Lötstellen, wobei programmierbare Parameter eine präzise Flussmittel- und Lötmittelapplikation gewährleisten.
  • Ergebnis: Die Fehlerraten sanken um 35%, während die Stickstoffintegration die Lötmittelrückstände um 40% reduzierte und somit die Materialkosten senkte.
Die DezSmart DEZ-H3500A definiert das selektive Wellenlöten mit ihrem kompakten Design, den rückverfolgbaren Steuerungen und der präzisen Konstruktion neu – ideal für Elektronikhersteller, die Qualität, Flexibilität und Effizienz suchen.
Um Ihren Leiterplatten-Schweißprozess zu optimieren, besuchen Sie www.dezsmt.com für weitere Informationen oder um eine Demo anzufordern.

Name der MaschineDEZ-H3500A
DimensionL 1000 mm x B 1133 mm x H 1810 mm
Generalvollmacht3kw
Verbrauchsleistung1kw
Stromzufuhr220 V, 50 Hz
Nettogewicht380 kg
erforderliche Luftquelle3-5 Stäbe
erforderlicher Luftstrom8-12L/min
erforderlicher N2-Druck3-4 Riegel
erforderlicher N2-StromMehr als 2m³/Stunde
N2-Reinheit>99.998%
TrägerKann je nach Bedarf verwendet werden
maximale LötflächeL350 x B410 mm (anpassbare Größe)
PCB-Dicke0,2 mm - 6 mm
Leiterplattenrand3mm oder mehr
KontrolleIndustrie-PC
LadeflächeHandbuch
EntladebrettHandbuch
Betriebshöhe900+/-30mm
Förderband-FreiraumKeine Einschränkungen
Förderbandboden
Freigabe		30MM
BewegungsachseX, Y, Z
BewegungssteuerungSchritte
Positionsgenauigkeit+ / – 0,1 mm
FahrgestellSchweißen von Stahlkonstruktionen
FlussmitteldüseEinspritzventil
Kapazität des Flusstanks1L
FluxmitteltankFluxbox
Standard-Topfnummer1
Kapazität des Löttopfes10–15 kg/Ofen
TemperaturbereichPID
Schmelzzeit30-40 Minuten
Maximale Temperatur350 C
Lötkolbenheizung1,2 kW
Düse dimmenAnpassbare Formen
Materiallegierter Stahl
Ausgestattete DüseStandardmäßig 5 pro Ofen
N2-HeizungStandard
N2-Temperaturbereich0 - 350 C
N2-Verbrauch1-2m³/Stunde/Düse
