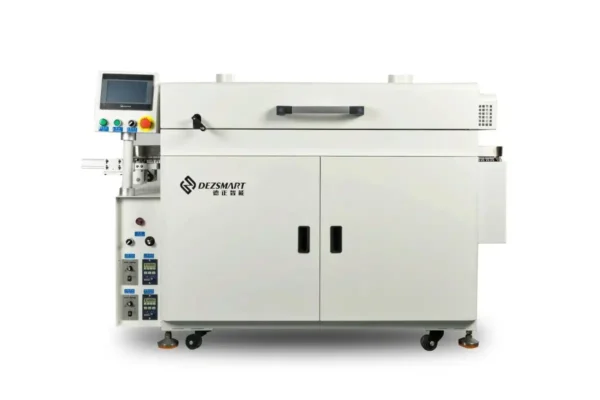

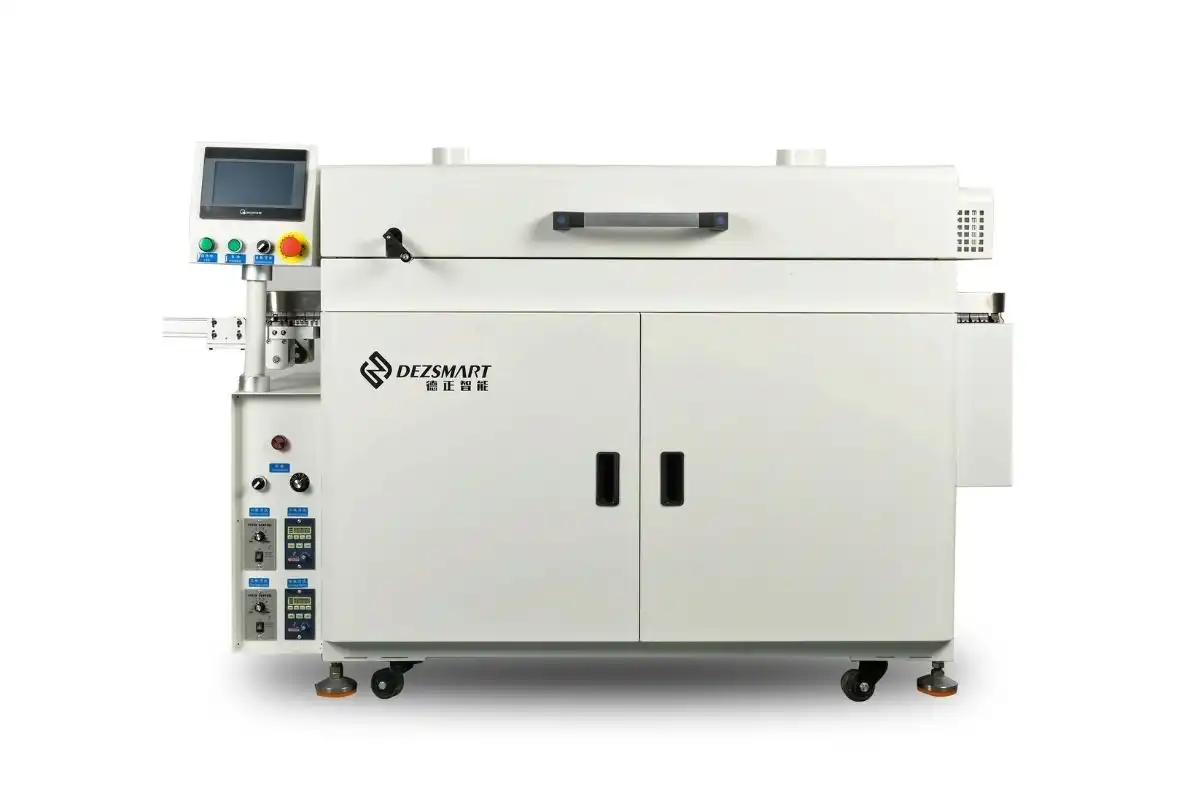

DEZ-C758 PCBA Fully Automatic Single Side Cleaning Machine

DEZ-C758 PCBA Vollautomatische einseitige Reinigungsmaschine

Die DEZ-C758 ist eine vollautomatische PCBA-Reinigungsmaschine, die für die einseitige Reinigung von PCBA-Platinen entwickelt wurde. Sie bietet eine effiziente Reinigung mit minimalem Kontakt und gewährleistet hohe Sauberkeit und Produktivität.

FAQ

1. Können Sie Musterprüfungen anbieten?
A: Ja. Wir unterstützen unsere Kunden bei der Bereitstellung von PCB-Mustern für kostenlose Tests, um sicherzustellen, dass das Gerät Ihren Reinigungsanforderungen entspricht.

2. Wie lange ist der Lieferzyklus der Geräte?
A: Der Lieferzyklus von Standardmodellen beträgt [14-30 Tage], und kundenspezifische Modelle können länger dauern. Die spezifische Lieferzeit kann je nach Auftragslage bestätigt werden.

3. Unterstützt das Gerät nicht standardisierte Anpassungen?
A: Ja, wir unterstützen Nicht-Standard-Anpassungen und können personalisierte Lösungen auf der Grundlage Ihrer Leiterplattengröße, Reinigungsanforderungen und Produktionsumgebung anbieten.

4. was beinhaltet der Kundendienst service?
Lebenslanger technischer Support
Betriebliche Ausbildung
Ein Jahr Garantie (außer für Verschleißteile)
Schnelle Reaktion Reparatur service

1. Produktübersicht

Die DEZ-C758 ist eine vollautomatische Online-PCBA-Reinigungsmaschine von DEZSMART, die speziell für die Reinigung der Lötflächen einseitiger Leiterplatten entwickelt wurde. Diese Maschine kombiniert auf innovative Weise Leiterplattenfördertechnik mit multidirektionaler Reinigungstechnologie. Durch einen automatisierten Prozess reinigt sie die Lötflächen präzise, ohne die vorderen Bauteile zu benetzen. Dies gewährleistet sowohl Reinigungseffizienz als auch Betriebssicherheit.

2. Anwendungsbereich

Der DEZ-C758 konzentriert sich primär auf die Reinigung der Lötstellen von Leiterplatten und entfernt effektiv die folgenden häufigen Verunreinigungen:

Lötperlen und Flussmittelreste;
Kratzer und kleinere Verunreinigungen, die während des Produktionsprozesses entstanden sind.

Die device kann Leiterplatten mit einer Kantenstärke von 1,5 mm oder mehr, einer Breite von 10 bis 350 mm und Bauteilhöhen bis zu 135 mm verarbeiten. Sie eignet sich besonders für die Massenproduktion einseitiger Leiterplatten. Ob in der Unterhaltungselektronik, Kommunikationstechnik oder industriellen Steuerungselektronik, Bei jeder Anwendung, die einseitiges Löten erfordert, ist der DEZ-C758 notwendig, um die Lötfläche effizient zu reinigen und gleichzeitig Beschädigungen der Bauteile auf der Vorderseite zu minimieren.

3. Arbeitsprozess

Der Arbeitsablauf des DEZ-C758 basiert auf drei Kernschritten: ’Übertragen – Nassbürsten – Trockenbürsten“. Dieser vollautomatische Prozess macht den manuellen Kontakt mit der Reinigungsflüssigkeit überflüssig. Die einzelnen Schritte sind wie folgt:

a. Beladung und Förderung
Die Leiterplatten werden der Maschine über ein Zuführband zugeführt. Die Förderrichtung kann je nach Produktionsanforderungen von links nach rechts oder von rechts nach links gewählt werden. Die Maschine verwendet verstärkte Doppel- oder Hochleistungsgreifer zur Fixierung der Leiterplatten. Ein festes vorderes und ein bewegliches hinteres Spannsystem verhindern ein Verrutschen der Leiterplatten während des Transports. Die Förderbandgeschwindigkeit ist stufenlos von 0,05 bis 1,8 m/min einstellbar, um Leiterplatten unterschiedlicher Größe zu verarbeiten.

b. Anwendung von Reinigungsmitteln
Ein automatisiertes Reinigungsauftragssystem trägt ein umweltfreundliches Reinigungsmittel gleichmäßig auf die Lötflächen der Leiterplatten auf. Die Auftragswalze hat einen Durchmesser von 100 mm, und die Durchflussrate des Reinigungsmittels lässt sich zwischen 50 und 1500 ml/min regeln. Dies gewährleistet einen präzisen und umfassenden Auftrag und verhindert gleichzeitig den Kontakt mit den Bauteilen auf der Vorderseite.

c. Richtungsorientiertes Schrubben
Mithilfe einer Kombination aus Nass- und Trockenbürsten reinigt die Maschine Leiterplatten mehrfach in alle Richtungen (vorne, hinten, links und rechts). Die Bürstenhöhe ist von 0 bis 20 mm einstellbar, und die Spindeldrehzahl lässt sich stufenlos von 0 bis 5001 T/7 U/min regeln. Dies ermöglicht flexible Anpassungen an Art der Verschmutzung und Leiterplattenmaterial und entfernt selbst hartnäckige Flecken wie Lötperlen und Flussmittelreste gründlich.
d. Abfallsammlung und -entsorgung
Die beim Reinigungsprozess entstehenden Abfälle werden automatisch in einem Filterkasten am Maschinenboden aufgefangen und können so einfach entsorgt werden. Die fertigen PCBA-Platinen werden über ein optionales Förderband ausgeworfen, womit der Reinigungsprozess abgeschlossen ist.

4. Zentrale Vorteile

Im Vergleich zu ähnlichen Reinigungsgeräten auf dem Markt liegen die wichtigsten Wettbewerbsvorteile der vollautomatischen einseitigen PCBA-Reinigungsmaschine DEZ-C758 in folgenden Punkten:

Gezielte einseitige Reinigung, Schutz der Komponenten
Das Gerät wurde speziell für einseitige Leiterplatten entwickelt und reinigt mittels präziser Beschichtungs- und Bürstensteuerung ausschließlich die Lötstellen, ohne die Bauteile auf der Vorderseite zu benetzen. Dadurch wird das Problem der Beschädigung von Bauteilen durch herkömmliche Reinigungsgeräte vermieden. Es eignet sich besonders für Präzisionsleiterplatten mit dicht gepackten Bauteilen.
Flexible Anpassungsfähigkeit und hohe Kompatibilität
Es unterstützt Leiterplatten mit Breiten von 10 bis 350 mm und Kantenstärken ab 1,5 mm. Die maximale Bauteilhöhe beträgt 135 mm. Bürstenhöhe, Drehzahl und Übertragungsgeschwindigkeit sind stufenlos einstellbar, um den Reinigungsanforderungen von Leiterplatten unterschiedlicher Größe und Verschmutzungsgrade gerecht zu werden.
Hohe Effizienz und Umweltschutz, Kostensenkung
Das System nutzt umweltfreundliche Reinigungsmittel, einen Flüssigkeitsvorrat mit einem maximalen Fassungsvermögen von 20 Litern und einen präzise gesteuerten Reinigungsmittelfluss zur Abfallreduzierung. Der device verbraucht nur 1 kW und arbeitet mit einer geringen Leistung von 0,4 kW – deutlich weniger als vergleichbare Produkte und im Einklang mit den Prinzipien der umweltfreundlichen Produktion. Stabil, zuverlässig und einfach zu bedienen. Verstärkte, federbelastete Greifer und eine in beide Richtungen verstellbare Schiene gewährleisten einen stabilen Transport und verhindern ein Verrutschen der Bedienelemente. Die SPS- und Drucktastensteuerung ist einfach und intuitiv und erfordert keine spezielle Schulung. Der Bodenfilter sammelt automatisch Abfallmaterial und minimiert so die Wartungskosten.
Kompaktes Design für einfache Integration. Mit Abmessungen von nur 1860 mm (L x B x H) und 820 mm (B x H) und einem Gewicht von ca. 400 kg lässt sich die Maschine problemlos in bestehende Produktionslinien integrieren. Ihre niedrige Förderbandanschlusshöhe von 750 ± 20 mm ist mit den meisten Produktionslinienlayouts kompatibel.

5. Produktstruktur

Die Konstruktion der vollautomatischen einseitigen Reinigungsmaschine DEZ-C758 ist auf “Präzision, Stabilität und Effizienz” ausgerichtet und besteht im Wesentlichen aus folgenden Komponenten:

a. Fördersystem:

Das System besteht aus einem Zuführband, einem optionalen Ausführband und verstärkten Doppelkrallen oder Schwerlastkrallen. Die Schiene verfügt über eine feste vordere und eine bewegliche hintere Schiene oder beidseitig, um einen stabilen Transport der Leiterplatten zu gewährleisten.

b. Reinigungssystem:

Das Set beinhaltet eine Beschichtungswalze (Ø 100 mm, zum gleichmäßigen Auftragen des Reinigungsmittels), eine Rundbürste (Ø 300 mm) und eine Walzenbürste (für multidirektionales Schrubben). Die Bürstenhöhe ist von 0 bis 20 mm verstellbar, um unterschiedlichen Reinigungstiefen gerecht zu werden.

c. Steuerungssystem:

Eine Kombination aus SPS und Tasten ermöglicht die einfache Einstellung von Parametern wie Förderbandgeschwindigkeit, Bürstenrotationsgeschwindigkeit und Reinigungsmitteldurchflussrate.

d. Hilfssysteme:

Eine Kombination aus SPS und Farb-Touchscreen unterstützt anpassbare Reinigungsprozesse (z. B. Zyklusplan, Temperatur, Zeit usw.) und ist mit einem Alarmsystem für die Echtzeitbenachrichtigung bei abnormalen Bedingungen ausgestattet.

6. arbeitsfall

Ein OEM-Hersteller von Unterhaltungselektronik ist auf die Montage und Produktion von Motherboards für Smart-Home-Geräte spezialisiert. Auf seinen einseitigen Leiterplatten befinden sich nach dem Löten häufig Lötperlen und Flussmittelreste. Herkömmliche manuelle Reinigungsmethoden sind ineffizient und können Bauteile beschädigen, was zu einer Fehlerrate von bis zu 5% führt.

Nach der Einführung der einseitigen PCBA-Reinigungsmaschine DEZ-C758 erreichte das Unternehmen Folgendes:

Effizienzsteigerung: Die Produktionskapazität im Einschichtbetrieb wurde von 800 auf 1.500 Wafer erhöht, bei einer stabilen Reinigungsgeschwindigkeit von 1,2 m/min, wodurch die Notwendigkeit manueller Eingriffe entfiel;
Qualitätsverbesserung: Die Entfernungsraten für Lötperlen und Flussmittelrückstände erreichten 99%, die Fehlerrate sank auf 0,3%.;
Kostenreduzierung: Der Verbrauch von Reinigungsmitteln sank um 401 TP8T, die Arbeitskosten wurden um 601 TP8T eingespart, und der geringe Stromverbrauch der Geräte reduzierte die Stromkosten erheblich.

Darüber hinaus lässt sich die kompakte Bauweise der Anlage nahtlos in bestehende SMT-Produktionslinien integrieren, wodurch Linienmodifikationen überflüssig werden und eine schnelle Kapazitätserweiterung ermöglicht wird.

Die vollautomatische, einseitige PCBA-Reinigungsmaschine DEZ-C758 bietet mit ihrem zielgerichteten Design, ihrer flexiblen Anpassungsfähigkeit und ihrer effizienten, umweltfreundlichen Leistung die ideale Lösung für die PCBA-Reinigung in der Elektronikindustrie. Ob zur Steigerung der Produktausbeute, zur Senkung der Produktionskosten oder zur Anpassung an den Trend zu Präzision und Automatisierung – sie beweist einen hohen praktischen Nutzen. Da die Elektronikindustrie kontinuierlich nach verfeinerten Fertigungsmethoden strebt, wird die DEZ-C758 zweifellos zu einem wertvollen Werkzeug für Unternehmen, um ihre Wettbewerbsfähigkeit zu stärken und die PCBA-Reinigungsprozesse auf ein neues Niveau an Effizienz und Zuverlässigkeit zu heben.

Modellnr.	DEZ-C758
Größe	L1860B820H1200mm ±20mm
Gewicht	~400 kg
Breite der Leiterplatte	50-300 mm
Höhe der Leiterplatte	750±50mm
Geschwindigkeit der Leiterplatte	0–1800 mm/Min.
Transportrichtung der Leiterplatte	Links→rechts / rechts→links (optional)
Zulaufband für Platten	Ja
Außenbordförderband	optional
Gleisklemmverfahren	Vordere Schiene fest, hintere Schiene beweglich / beidseitig beweglich
Krallentyp	Verdickte Doppelkrallen / Hochleistungskrallen
Höhenbeschränkungen für Leiterplattenbauteile	Max. 135 mm
Beschichtungswalzengröße	φ100mm
Größe der Rundbürste	φ300
Einstellbereich der Bürstenhöhe	0-20 mm einstellbar
Geeigneter Reinigungsmitteltyp	Umweltfreundliche Reinigungsmittel
Verfahren zur Trocknung	Lufttrocknung mit Ventilator
Kapazität des Flüssigkeitslagertanks	Max20L
Reinigungsmittelfluss	50-1500 ml/min
Maschinensteuerungsmodus	PLC+Taste
Stromversorgung	2-phasig, 3-adrig
Strom	1 kW
Betriebsleistung	0,4 kW
Höhe der Transportverbindung	750±20mm
Anforderungen an das Abgasvolumen	10 m³/min (Gang)
Spindeldrehzahl	0-500 rpm (stufenlos variable Drehzahl)
Betriebsspannung	220 V, 50 Hz
Getriebegeschwindigkeit	0,05 bis 1,8 m/min (stufenlos variable Geschwindigkeit)
