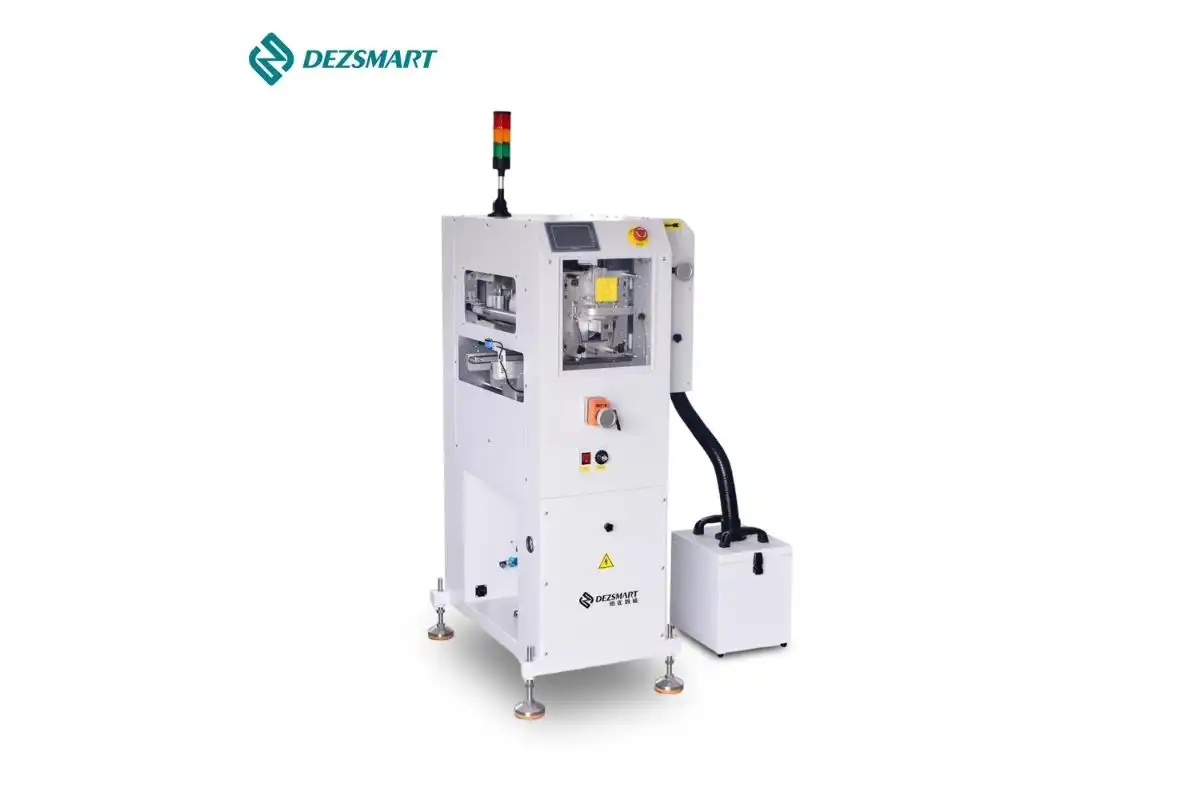

DEZ-C753 PCB Double Side Cleaning Machine

DEZ-C753 PCB Double Side Cleaning Machine – Bild 2

DEZ-C753 PCB Double Side Cleaning Machine – Bild 3

DEZ-C753 PCB Double Side Cleaning Machine – Bild 4

DEZ-C753 PCB-Doppelseiten-Reinigungsmaschine

Entdecken Sie die Inline-Doppelseiten-Leiterplattenreinigungsmaschine DEZ-C753S von DEZSMART, eine vollautomatische Lösung zur Entfernung von Schmutz, Fasern und Partikeln von Leiterplattenoberflächen. Erfahren Sie mehr über die Funktionen, Spezifikationen und wie sie die Qualität von Leiterplatten verbessert.

FAQ

1. Können Sie Musterprüfungen anbieten?
A: Ja. Wir unterstützen unsere Kunden bei der Bereitstellung von PCB-Mustern für kostenlose Tests, um sicherzustellen, dass das Gerät Ihren Reinigungsanforderungen entspricht.

2. Wie lange ist der Lieferzyklus der Geräte?
A: Der Lieferzyklus von Standardmodellen beträgt [14-30 Tage], und kundenspezifische Modelle können länger dauern. Die spezifische Lieferzeit kann je nach Auftragslage bestätigt werden.

3. Unterstützt das Gerät nicht standardisierte Anpassungen?
A: Ja, wir unterstützen Nicht-Standard-Anpassungen und können personalisierte Lösungen auf der Grundlage Ihrer Leiterplattengröße, Reinigungsanforderungen und Produktionsumgebung anbieten.

4. was beinhaltet der Kundendienst service?
Lebenslanger technischer Support
Betriebliche Ausbildung
Ein Jahr Garantie (außer für Verschleißteile)
Schnelle Reaktion Reparatur service

1. Produktübersicht

Die DEZ-C753S ist eine vollautomatische doppelseitige PCB-Oberflächenreinigungsmaschine von DEZSMART, die speziell für die SMT-PCB-Fertigung (Printed Circuit Board) entwickelt wurde. Ihre Kernfunktion ist die effiziente Entfernung von Verunreinigungen wie Schmutz, Fasern, Haaren und Pulverpartikeln von der Leiterplattenoberfläche durch einen kombinierten Prozess aus ionisierter Hochdruckluft, einer klebrigen Staubentfernungsrolle und Vakuumabsaugung. Dies gewährleistet einen sauberen Zustand der Leiterplatte vor dem Druck, reduziert Lötstellenfehler wie kalte Lötstellen und verbessert die Produktqualität.

Durch die Integration von automatischer Förderung, intelligenter Steuerung und mehreren Reinigungstechnologien erfüllt die Maschine die effizienten Anforderungen der Massenproduktion und wird gleichzeitig den Reinigungsstandards für hochpräzise Leiterplatten gerecht. Sie ist ein unverzichtbares und wichtiges Hilfsmittel für den PCB-Herstellungsprozess.

2. Anwendungsbereich

Das DEZ-C753S wird hauptsächlich in der Vorbehandlungsphase der Leiterplattenherstellung in SMT-Produktionslinien eingesetzt. Zu den spezifischen Anwendungen gehören:

Oberflächenreinigung vor dem Bedrucken von Leiterplatten, um ein sauberes Substrat für den Lotpastendruck und die Platzierung der Bauteile zu erhalten;
Staubentfernung vor dem SMT-Prozess, um durch Verunreinigungen verursachte Probleme wie Chip-Offset und kalte Lötstellen zu reduzieren;
Sie eignet sich für Leiterplatten mit einer Größe von 50×50 mm bis 350×350 mm und einer Dicke von 0,4 bis 3 mm und umfasst die Produktion von Leiterplatten für die Unterhaltungselektronik, die Automobilelektronik, die industrielle Steuerung und andere Bereiche.

3. Arbeitsprozess

Die doppelseitige Leiterplattenreinigungsmaschine DEZ-C753S verfügt über einen vollautomatischen Reinigungsprozess, der keine manuellen Eingriffe erfordert. Der detaillierte Prozess ist wie folgt:

Zuführung und antistatische Vorbehandlung: Die Leiterplatten gelangen über einen Fördermechanismus in die Maschine. Eingebaute antistatische Devices am Ein- und Ausgang beseitigen die statische Elektrizität auf den Leiterplatten und verhindern, dass sie weitere Verunreinigungen anziehen und die Komponenten beschädigen.
Vorreinigung: Drei Sätze von Reinigungsbürsten an der Vorderseite entfernen gezielt größere Verunreinigungen wie Haare und Fasern, die an der Oberfläche haften.
Tiefenentstaubung: Ein ionisiertes Hochdruck-Luftsystem setzt einen Luftstrom frei, der feine Pulverpartikel aufbricht und wegbläst. Gleichzeitig arbeiten zwei Sätze von Vakuumsaugern synchron, um schwebende Verunreinigungen zu entfernen.
Beseitigung von Reststaub: Zwei Sätze klebriger Staubentfernungsrollen auf der Vorder- und Rückseite berühren die Leiterplattenoberfläche, um hartnäckige Verunreinigungen zu entfernen. Die Rollen berühren dann ein spezielles Staubsammelpapier, das die adsorbierten Verunreinigungen auf das Papier überträgt, um eine Sekundärverschmutzung zu verhindern.
Entladung und Zählung: Die gereinigten Leiterplatten werden über einen Fördermechanismus abtransportiert. Die Maschine erfasst gleichzeitig die Anzahl der gereinigten Leiterplatten und zeigt die Fördergeschwindigkeit auf dem Bildschirm an, um die Produktionsstatistik zu erleichtern.

4. Zentrale Vorteile

Die wichtigsten Wettbewerbsvorteile der doppelseitigen Leiterplatten-Reinigungsmaschine DEZ-C753S im Vergleich zu herkömmlichen Leiterplatten-Reinigungsanlagen zeigen sich in den folgenden Aspekten:

Gründlichere Reinigung: Sein einzigartig konzipiertes "Bürsten + Blasen + Saugen + Kleben" vervierfacht den Prozess. Die Bürste am vorderen Ende entfernt speziell schwer zu entfernende Verunreinigungen wie Fasern und Haare und verbessert die Reinigungseffizienz um mehr als 30% im Vergleich zu Systemen, die sich ausschließlich auf den Luftstrom oder Kleberollen verlassen.
Umfassende Anti-Statik: Antistatische devices sind im Ein- und Auslass installiert, und sowohl die Reinigungsbürste als auch die Ansaugkomponenten bestehen aus antistatischem Material, wodurch statische Störungen vom Kontakt bis zur Reinigung minimiert werden, was die SMT-Fehlerrate reduziert.
Flexibler Betrieb und Anpassungsfähigkeit: Es unterstützt die bidirektionale Umschaltung der Förderrichtung nach links und rechts, um verschiedene Layouts von Produktionslinien zu ermöglichen. Die Förderbandbreite ist manuell einstellbar (mit optionaler automatischer Einstellung) und kompatibel mit verschiedenen Leiterplattengrößen.
Intelligente Verwaltung: Ausgestattet mit einer Touchscreen-Bedienoberfläche für eine einfache Bedienung. Zu den Funktionen gehören ein integrierter Zähler, eine Geschwindigkeitsanzeige und eine Erinnerungsfunktion für den Austausch der Klebewalzen, wodurch die Kosten für die manuelle Inspektion gesenkt und Reinigungsfehler aufgrund von verbrauchten Verbrauchsmaterialien vermieden werden.
Stabil und langlebig: Die Maschine ist kompakt (580×790×1280mm) und wiegt nur ca. 120KG, nimmt also wenig Platz in Anspruch; Kernkomponenten (wie z.B. Entstaubungswalzen und Vakuum devices) wurden speziell für hohe Reinigungsanforderungen entwickelt, um einen langfristigen stabilen Betrieb zu gewährleisten.

5. Produktstruktur

Die doppelseitige Leiterplattenreinigungsmaschine DEZ-C753S wurde nach den drei Hauptzielen "effiziente Reinigung + stabiler Transport + intelligente Steuerung" konzipiert. Sie besteht im Wesentlichen aus den folgenden Komponenten:

a.Rahmen:

Unterstützt die Gesamtstruktur der Maschine und sorgt für Betriebsstabilität.

b.Bürstenmechanismus:

Drei Sätze von Reinigungsbürsten sind für die erste Entfernung größerer Verunreinigungen zuständig.

c. Mechanismus der Kleberolle:

Zwei Sätze von vorderen und hinteren Kleberollen arbeiten mit staubbindendem Papier, um Verunreinigungen zu übertragen.

d.Staubsauger:

Zwei Absaugvorrichtungen entfernen schnell schwebende Verunreinigungen.

e.Statische Eliminierung Device:

Eingebaute Basisversion (optionale erweiterte Version) beseitigt statische Elektrizität auf Leiterplatten und im Gerät selbst.

f.PCB-Förderer:

Die Förderbahn mit einstellbarer Breite unterstützt die bidirektionale Förderung.

g.Anzeige der Mensch-Maschine-Steuerung:

Auf dem Touchscreen werden Echtzeit-Parameter wie Anzahl und Geschwindigkeit angezeigt.

6. arbeitsfall

Die doppelseitige Leiterplattenreinigungsmaschine DEZ-C753S hat in der SMT-Produktionslinie einer Elektronikfabrik bemerkenswerte Ergebnisse erzielt:

Vor der Reinigung, Reste von Lötpastenpulver, Fasern und eine kleine Menge Metallreste blieben auf der Leiterplattenoberfläche zurück, wobei die Verunreinigungen unter dem Mikroskop sichtbar waren.
Nach der Reinigung, Das Gerät entfernte alle Oberflächenverunreinigungen vollständig und sorgte für eine gleichmäßige Verteilung der gedruckten Lotpaste. Die SMT-Bestätigungsrate stieg von 92% auf 99,5%, und die Rate der fehlerhaften Lötstellen sank um über 80%.

Ein praktischer Vergleich zeigt, dass die doppelseitige Leiterplattenreinigungsmaschine DEZ-C753S die Schwachstellen herkömmlicher Reinigungsmethoden, wie unvollständige Reinigung und statische Restaufladung, effektiv beseitigt und die nachfolgenden Prozesse zuverlässig unterstützt.

Der DEZ-C753S Doppelseitige PCB-Reinigungsmaschineist mit seinen effizienten Reinigungsfunktionen, seiner flexiblen Anpassungsfähigkeit und seinem intelligenten Betriebsdesign zu einem Schlüsselgerät für die Verbesserung der Produktqualität in der SMT-Fertigung geworden. Unabhängig davon, ob es sich um eine kleine Produktionslinie oder eine große Massenproduktionsanlage handelt, kann es zu Kostensenkungen und Effizienzsteigerungen beitragen, indem es Nacharbeiten aufgrund von Verunreinigungen reduziert, die Fehlerquote senkt und letztlich die Wettbewerbsfähigkeit der Produktion verbessert.

Mit der Wahl des DEZ-C753S wird sichergestellt, dass jede Leiterplatte in einem sauberen Zustand in die nächste Phase geht und somit eine solide Grundlage für die Zuverlässigkeit elektronischer Produkte geschaffen wird.

Modellnummer	DEZ-C753S（Doppelseitig）
PCB-Abmessung	5050-350350（L*W）mm
PCB-Dicke	0,4-3 mm
Höhe des Förderbandes	900±25 mm
Reinigungsbürste	3 Pinsel
Vakuum-Staubabscheider	2 Satz
Klebrige Staubwalzen	Vordere und hintere Rollen
Staubsammelpapier	1 Rolle
Richtung des Förderers	Links → Rechts oder Rechts → Links (optional)
Förderer Feste Kante	Front- oder Heckbefestigung (optional)
Einstellung der Förderbandbreite	Manuell (automatische Breiteneinstellung als Option erhältlich)
Statische Eliminierung Device	Eingebaut (erweiterte statische Eliminierung optional)
Luftzufuhr	0,4-0,5MPa
Stromversorgung	AC220V,50HZ
Abmessungen (L×B×H)	5807901280
Gewicht	~120KG

Kontaktieren Sie uns, um ein Preisangebot zu erhalten
