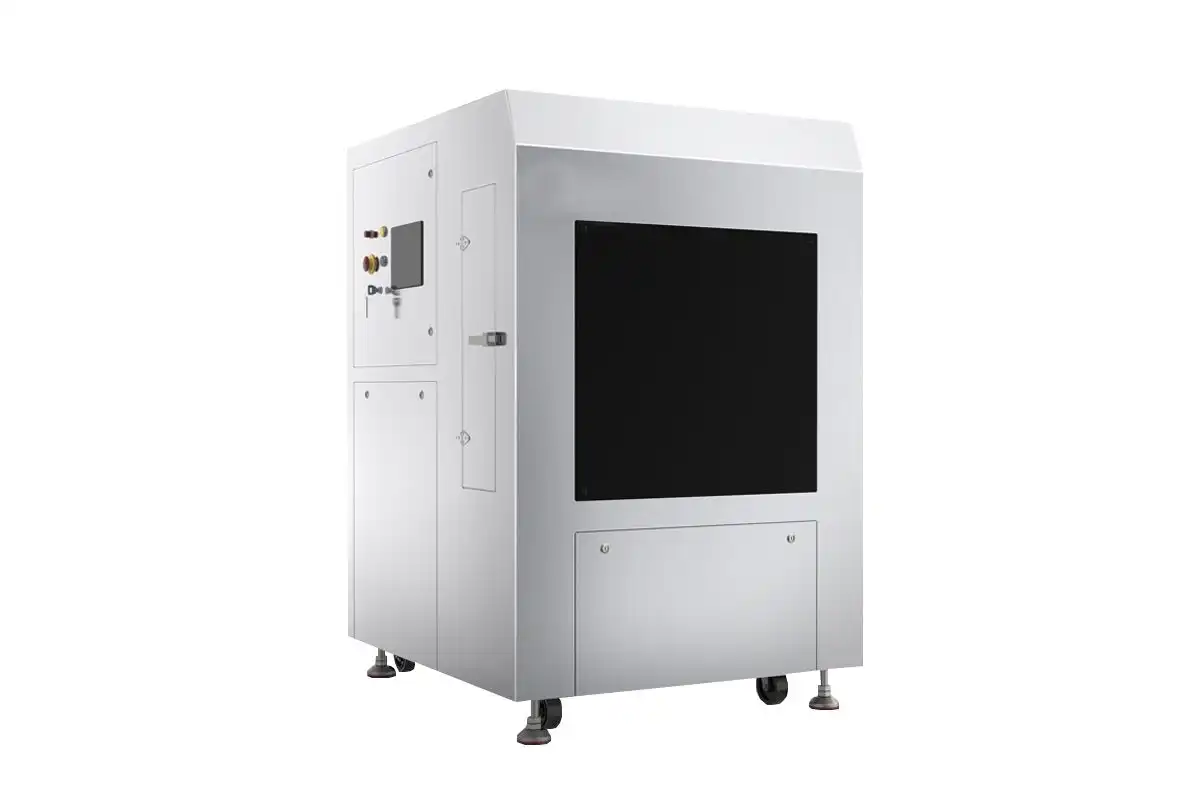

DEZ-C750 Multifunktionale Stenci-Reinigungsmaschine auf Wasserbasis

Die multifunktionale Schablonenreinigungsmaschine DEZ-C750 auf Wasserbasis ist eine SMT-Schablonenreinigungsanlage, die für die Reinigung von Schablonen, Siebdrucken, Abstreifern, Vorrichtungen und PCB-Produkten entwickelt wurde. Sie bietet fortschrittliche Reinigungsprozesse, um Sauberkeit und Umweltverträglichkeit zu gewährleisten.

1. Können Sie Musterprüfungen anbieten?
A: Ja. Wir unterstützen unsere Kunden bei der Bereitstellung von PCB-Mustern für kostenlose Tests, um sicherzustellen, dass das Gerät Ihren Reinigungsanforderungen entspricht.

2. Wie lange ist der Lieferzyklus der Geräte?
A: Der Lieferzyklus von Standardmodellen beträgt [14-30 Tage], und kundenspezifische Modelle können länger dauern. Die spezifische Lieferzeit kann je nach Auftragslage bestätigt werden.

3. Unterstützt das Gerät nicht standardisierte Anpassungen?
A: Ja, wir unterstützen Nicht-Standard-Anpassungen und können personalisierte Lösungen auf der Grundlage Ihrer Leiterplattengröße, Reinigungsanforderungen und Produktionsumgebung anbieten.

4. was beinhaltet der Kundendienst service?
Lebenslanger technischer Support
Betriebliche Ausbildung
Ein Jahr Garantie (außer für Verschleißteile)
Schnelle Reaktion Reparatur service

1. Produktübersicht

Dez Smart DEZ-C750 ist eine neue vollautomatische Hochleistungsreinigungsanlage auf Wasserbasis, die für industrielle Reinigungsszenarien entwickelt wurde. Seine Hauptfunktion ist die effiziente Reinigung von Stahlgewebe, Kupfergewebe, Siebdruck, Schaber und PCB-Produkten. Es verwendet Reinigungsflüssigkeit auf Wasserbasis und sauberes Wasser zum Spülen, kombiniert mit vier Hauptsystemen zum Reinigen, Spülen, Trocknen und Filtern, um einen vollautomatischen Betrieb zu erreichen.

Das Gerät verwendet Strom (AC380V 50HZ) und Druckluft als Energie. Der Bediener muss die zu reinigenden Teile nur manuell in die Reinigungskabine legen. Nach der Einstellung der Parameter über den Touchscreen kann die Anlage den gesamten Prozess der Reinigung, Spülung und Trocknung automatisch abschließen. Nach Abschluss des Prozesses wird die Anlage automatisch gestoppt und zurückgesetzt, was die Produktionseffizienz und die Reinigungsqualität erheblich verbessert. Gleichzeitig werden Reinigungsmittel auf Wasserbasis verwendet, die keine Sicherheitsrisiken bergen, für die Bediener unschädlich sind und sowohl umweltfreundlich als auch sicher sind.

2. Anwendungsbereich & Reinigungsobjekt

卡卡截图_2025-07-24 06_15_55.051
卡卡截图_ 01_37_28.7121
  • Anwendungsbereiche: in den Bereichen Medizin, Smartphones, neue Energien, Automobilelektronik, Luft- und Raumfahrt und anderen Branchen.
  • Reinigung von Gegenständen: einschließlich PCB, PCBA, Stahlgewebe mit rotem Kleber, SMT-Abstreifer, SMT-Stahlgewebe usw.

3. Arbeitsablauf

流程图

Der Arbeitsablauf des Dez Smart DEZ-C750 folgt "Automatikbetrieb + standardisierter Prozess", und die einzelnen Schritte sind wie folgt:

  1. Platzierung des Werkstücks: Der Bediener legt die zu reinigenden Teile (z. B. Stahlgitter, Abstreifer) manuell in die Reinigungskammer;
  2. Einstellung der Parameter: Stellen Sie Parameter wie Reinigungszeit (2-8 Minuten), Spülzeit (2-8 Minuten), Trocknungszeit (5-10 Minuten) über den Touchscreen ein und wählen Sie den Spülmodus (offener Kreislauf/geschlossener Kreislauf);
  3. Automatischer Betrieb: Nachdem das Gerät gestartet wurde, wird es nacheinander entsprechend dem voreingestellten Prozess ausgeführt:
  • Reinigung: Das Hochdruck-Sprühsystem versprüht Reinigungsflüssigkeit auf Wasserbasis, um das Werkstück in alle Richtungen zu reinigen, und die Abfallflüssigkeit wird über das Rückflusssystem in den Reinigungsflüssigkeitstank zurückgeführt;
  • Ausspülen: Der Spülwassertank liefert sauberes Wasser, und die Spülung wird durch Hochdruckspritzen abgeschlossen. Die Flüssigkeit kann in einem offenen Kreislauf abgeleitet oder in einem geschlossenen Kreislauf wiederverwendet werden;
  • Trocknen: Das Hochdruckgebläse bläst die vom Heizkasten erwärmte Heißluft durch das Windmesser auf das Werkstück, um eine schnelle und gründliche Trocknung zu erreichen;

        4.Ende des Prozesses: Nach Abschluss aller Vorgänge hält das Gerät automatisch an und setzt sich zurück, um auf den nächsten Vorgang zu warten.

4. Wesentliche Vorteile und Merkmale

Verglichen mit traditionellen Reinigungsgeräten, spiegelt sich die Wettbewerbsfähigkeit des Dez Smart DEZ-C750 in den folgenden Aspekten wider:

  • Effiziente Reinigung und Trocknung: Ausgestattet mit einem Hochdruck-Sprühsystem für Reinigungsmittel auf Wasserbasis, kombiniert mit einer Kombination aus Hochdruckgebläse und Heißlufttrocknung", reinigt er gründlicher und trocknet schneller.
  • Geringer Verbrauch und Schutz der Umwelt: die unabhängige Konstruktion der beiden Flüssigkeitstanks + das direkte Rückführungssystem, kombiniert mit Druckluft zur Rückgewinnung der Restflüssigkeit, kann den Flüssigkeitsverbrauch erheblich reduzieren; Verwendung von Reinigungsmitteln auf Wasserbasis und sauberem Wasser, keine schädlichen Emissionen, im Einklang mit den Umweltschutzstandards.
  • Bequeme und intelligente Bedienung: ausgestattet mit vollautomatischer Touchscreen-Software, unterstützt Programmspeicherung und -aufruf, kann ohne professionelle Schulung bedient werden, was die Arbeitskosten erheblich reduziert.
  • Langlebig und leicht zu pflegen: Das gesamte Edelstahlgehäuse ist säurebeständig, alkalibeständig, korrosionsbeständig und hat eine lange Lebensdauer service; modulare Struktur Design, einfache tägliche Wartung und Austausch von Komponenten.
  • Platz- und Kostenoptimierung: Die Größe des Gehäuses ist angemessen optimiert (1310×1410×1860mm) und spart Platz auf der Baustelle; niedrige Betriebskosten unter Berücksichtigung der Leistung und Wirtschaftlichkeit der Ausrüstung.

5. Produktstruktur

Die Struktur des Geräts ist auf "hohe Präzision, hohe Zuverlässigkeit und einfache Wartung" ausgelegt, und zu den wichtigsten Komponenten gehören:

A.Strom- und Energiesystem:
8

Gesamtleistung 30KW, unterstützt AC380V 50HZ Stromversorgung, und benötigt externe 0.6-0.75Mpa Druckluft.

B. Übertragungs- und Bewegungsmechanismus:
9

Für die Hin- und Herbewegung werden hochpräzise Führungsschienen und Gleiter verwendet, die jedes Mal eine genaue Rückstellung gewährleisten und die Lebensdauer der Geräte verlängern.

C.Reinigungs- und Spülsystem:
7

Der doppelte Flüssigkeitstank (50-Liter-Reinigungsflüssigkeitstank + unabhängiger Spülwassertank) unterstützt links und rechts bewegliche Hochdruckspritzen und arbeitet mit einem dreistufigen Filtersystem zusammen, um die Reinigungsgenauigkeit zu gewährleisten.

D.Trocknungssystem:

Mit einem Heizkasten, einem Hochdruckgebläse und einem Luftmesser wirkt die heiße Luft direkt auf das Werkstück ein, und die Trocknungseffizienz ist höher.

E.Körper und Struktur:
4 1
5

Die gesamte Anlage ist aus rostfreiem Stahl gefertigt, der korrosionsbeständig und säure- und alkalibeständig ist; sie ist modular aufgebaut, leicht zu demontieren und zu warten, und das Nettogewicht der Anlage beträgt etwa 500 kg.

6.Arbeitsfall-Referenz

IMG 20250414 152430
vor der Reinigung
IMG 20250414 160309
nach der Reinigung

Nimmt man die konventionelle Stahlnetzreinigung als Beispiel, so ist die tatsächliche Leistung des Dez Smart DEZ-C750 wie folgt:

  • Für Stahlgewebe mit einer maximalen Größe von 750mm×750mm×40mm wird das optimale Flüssigkeitsvolumen von 40L verwendet, und die Reinigungszeit wird auf 5 Minuten, 5 Minuten zum Spülen und 8 Minuten zum Trocknen festgelegt.
  • Während des Reinigungsvorgangs können mit dem Hochdruckspray Reste von Lötpaste oder Verunreinigungen in den Zwischenräumen des Stahlgewebes vollständig entfernt werden, und nach dem Abspülen bleiben keine Reinigungsmittelrückstände zurück.
  • Nach dem Trocknen gibt es keine Wasserzeichen oder Flecken auf der Oberfläche des Stahlgewebes, und es kann direkt in die nächste Runde der Produktion eingesetzt werden. Die Effizienz ist mehr als 3-mal höher als bei der traditionellen manuellen Reinigung, und die Stabilität der Reinigungsqualität ist deutlich verbessert.

Dez Smart DEZ-C750 hat die Standards der industriellen Reinigungsgeräte neu definiert mit seinen Hauptvorteilen "Hohe Effizienz, Umweltschutz, Intelligenz und Langlebigkeit". Sie vereinfacht nicht nur den Betriebsablauf und senkt die Betriebskosten, sondern bietet auch eine zuverlässige Garantie für den Produktionsprozess durch eine stabile Reinigungsqualität. Ob für die Chargenreinigung in kleinen und mittelgroßen Fabriken oder für High-End-Fertigungsszenarien mit strengen Anforderungen an die Reinigungsgenauigkeit, diese Anlage ist die ideale Wahl zur Verbesserung der Produktionseffizienz und Produktqualität. Es handelt sich um eine neue Generation von Benchmark-Geräten im Bereich der industriellen Reinigung.

Reinigungsraum740(L) × 740(B) × 40mm(H)【Sondergröße kann angepasst werden】
StromzufuhrAC380V 50HZ
Gesamtleistung27KW
Reinigung und SpülungLinke und rechte bewegliche Hochdruck-Spritzreinigung
Reinigungszeit2~8 Minuten (konventionelles Verfahren)
Spüldauer2~8 Minuten (konventionelles Verfahren)
Trocknungszeit2~8 Minuten (konventionelles Verfahren)
Wasserquelle0,2~0,3(Mpa)
Externe Luftquelle0,45~0,7(Mpa)
FiltersystemErste Stufe der Filterbox-Filtration: 10um (filtert Verunreinigungen und Etiketten)
Sekundäre Filtration: 5um, tertiäres Filterelement Filterung: 1um (Filterung von Schadstoffen wie rotem Klebstoff, Lötpaste und Kolophoniumpartikeln)
Nettogewicht der Maschine~560Kg
Größe der Maschine1310(L) × 1410(B) × 1860mm(H)
Bereich der Widerstandsprüfung0~18mΩ
Größe der AuslassöffnungΦ125×30mm(H)
Fassungsvermögen des Reinigungstanks42L×2PCS
Optimale Menge der zu verwendenden Flüssigkeit35L×2PCS
Isolationszeit der Reinigungsflüssigkeit40S
Verfahren zur TrocknungHochdruck-Heißluftschneiden optional superstarkes Modell
Zeiten für die Spülung1~99 mal (einstellbar)
Heiztemperatur der FlüssigkeitRaumtemperatur~60℃
Widerstandsmessgerät Bereich0~18MΩ
DI-Wasserdruck≤0,45Mpa
Anschlussleitung für DI-Wasserein- und -auslass1 Zoll
Lärm<50dB
Material des MaschinenkörpersRostfreier Stahl 304
