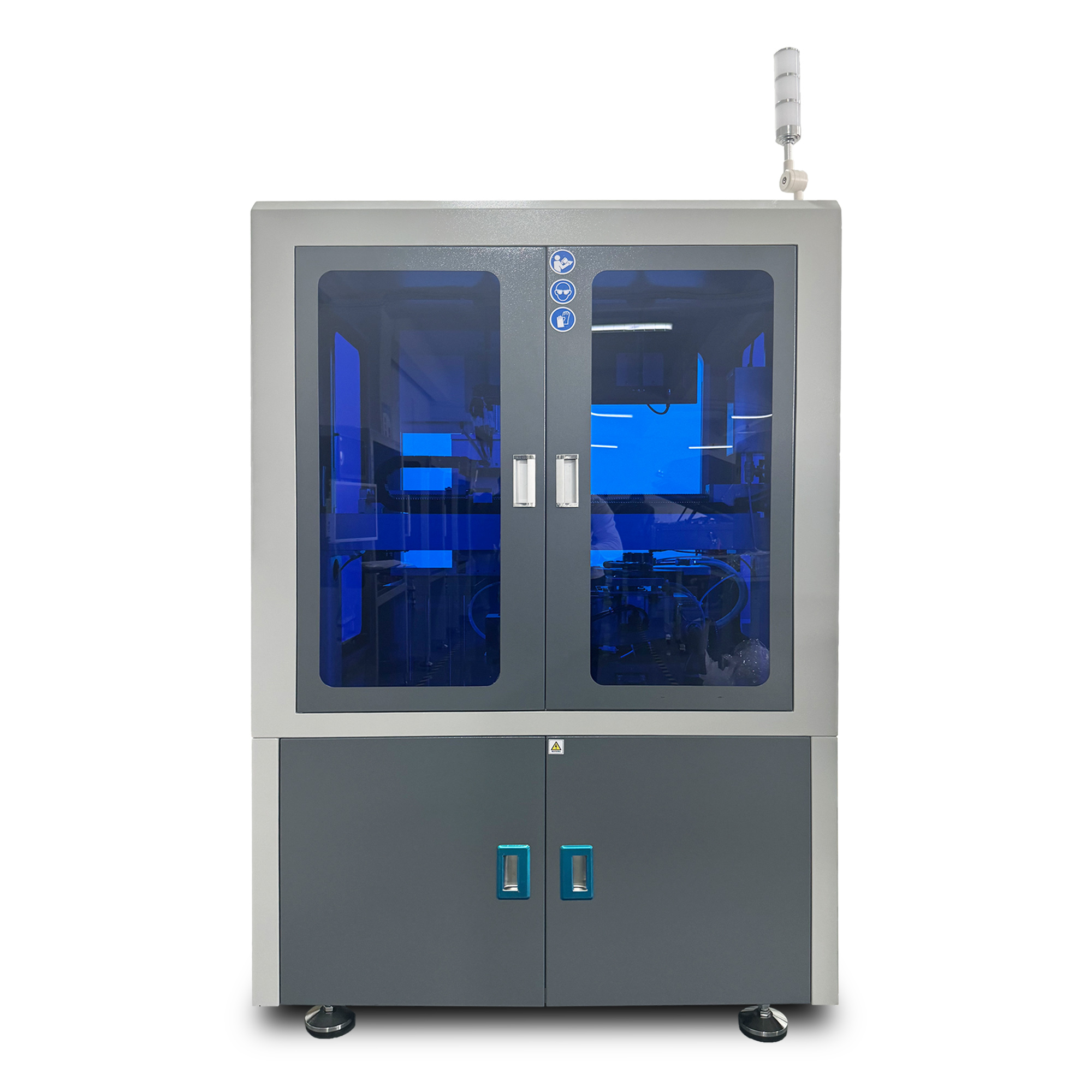

ماكينة اللحام بالموجات الانتقائية DEZ-H3500A

الماكينة DEZ-H3900A هي ماكينة لحام انتقائي مضمنة مصممة للحام مركبات ثنائي الفينيل متعدد الكلور عالية الجودة. توفر تصميمًا مدمجًا وعمليًا بالكامل، مما يضمن إنتاجية ومرونة عالية.

1. هل يمكنك تقديم اختبار العينة؟
ج: نعم. نحن ندعم العملاء لتقديم عينات من ثنائي الفينيل متعدد الكلور لاختبارها مجانًا للتأكد من أن المعدات تلبي احتياجات التنظيف الخاصة بك.

2. ما هي مدة دورة تسليم المعدات؟
ج: دورة تسليم النماذج القياسية هي [14-30 يومًا]، وقد تستغرق النماذج المخصصة وقتًا أطول. يمكن تأكيد وقت التسليم المحدد بناءً على حالة الطلب.

3. هل تدعم المعدات التخصيص غير القياسي؟
ج: نعم، نحن ندعم التخصيص غير القياسي ويمكننا توفير حلول مخصصة بناءً على حجم ثنائي الفينيل متعدد الكلور ومتطلبات التنظيف وبيئة الإنتاج.

4- ماذا تشمل خدمات ما بعد البيع service؟
دعم فني مدى الحياة
التدريب على العمليات
ضمان لمدة سنة واحدة (باستثناء الأجزاء البالية)
إصلاح سريع الاستجابة service

احصل على السعر

1. نظرة عامة على المنتج

The DezSmart DEZ-H3500A is a advanced 3-axis (3-axis linkage) selective wave soldering machine designed for high-precision PCB (Printed Circuit Board) welding. As an all-in-one offline model, it integrates selective fluxing and soldering functions on a compact XYZ motion table, making it ideal for space-constrained production environments .

Controlled entirely by an industrial PC, all parameters—including soldering temperature, flux type, movement path, and nitrogen temperature—can be set, saved, and traced via software, ensuring consistent and repeatable welding quality . Its flexible design allows seamless integration beside production lines, adapting easily to diverse manufacturing setups .

2. نطاق التطبيق

The DEZ-H3500A excels in scenarios requiring precise, selective soldering, making it indispensable across electronics manufacturing sectors:
  • مستهلكى الكترونيات: Welding PCBs in smartphones, laptops, and wearables.
  • إلكترونيات السيارات: Handling complex circuit boards in car infotainment systems and sensors.
  • Industrial Electronics: Assembling control panels and communication equipment with dense component layouts.
  • Devices الطبية: Ensuring reliable solder joints in precision medical instruments.
It supports PCBs of varying thicknesses (0.2mm–6mm) and maximum sizes up to L350×W410mm (customizable for larger boards), catering to diverse production needs .

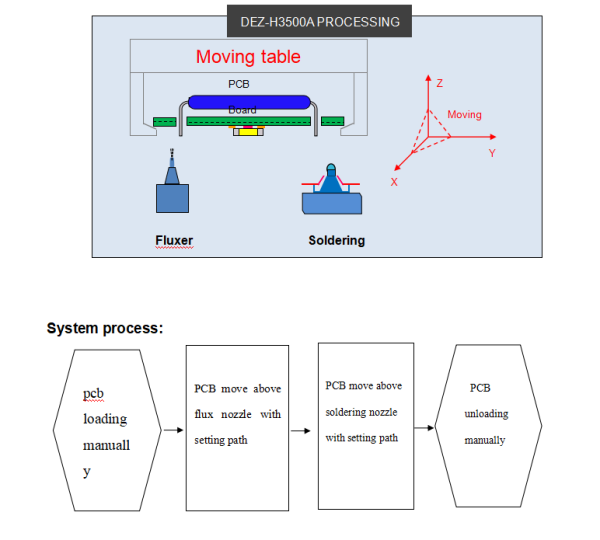

3. عملية العمل

selective soldering Working process
The DEZ-H3500A excels in scenarios requiring precise, selective soldering, making it indispensable across electronics manufacturing sectors:
  • مستهلكى الكترونيات: Welding PCBs in smartphones, laptops, and wearables.
  • إلكترونيات السيارات: Handling complex circuit boards in car infotainment systems and sensors.
  • Industrial Electronics: Assembling control panels and communication equipment with dense component layouts.
  • Devices الطبية: Ensuring reliable solder joints in precision medical instruments.
It supports PCBs of varying thicknesses (0.2mm–6mm) and maximum sizes up to L350×W410mm (customizable for larger boards), catering to diverse production needs .

4. المزايا الأساسية

The DEZ-H3500A stands out with features that redefine efficiency and precision in selective soldering:



  • All-in-One Compact Design: Combines fluxing and soldering on a single XYZ platform, saving space compared to separate systems .
  • Superior Welding Quality: Titanium-alloy solder pots with uniform heat transfer (via external heating plates) and nitrogen heating reduce oxidation, ensuring strong, consistent joints .
  • التتبع الكامل: PC-based control stores all parameters (temperature, speed, path) in configurable files, enabling easy quality tracking and repeatability .
  • Precise Motion Control: 3-axis stepper motors with ball screws and linear guides ensure ±0.1mm positioning accuracy, low noise, and smooth movement—critical for dense PCB layouts .
  • Flexible Production Integration: Can be placed beside lines for on-demand welding, adapting to dynamic production schedules better than rigid inline systems .

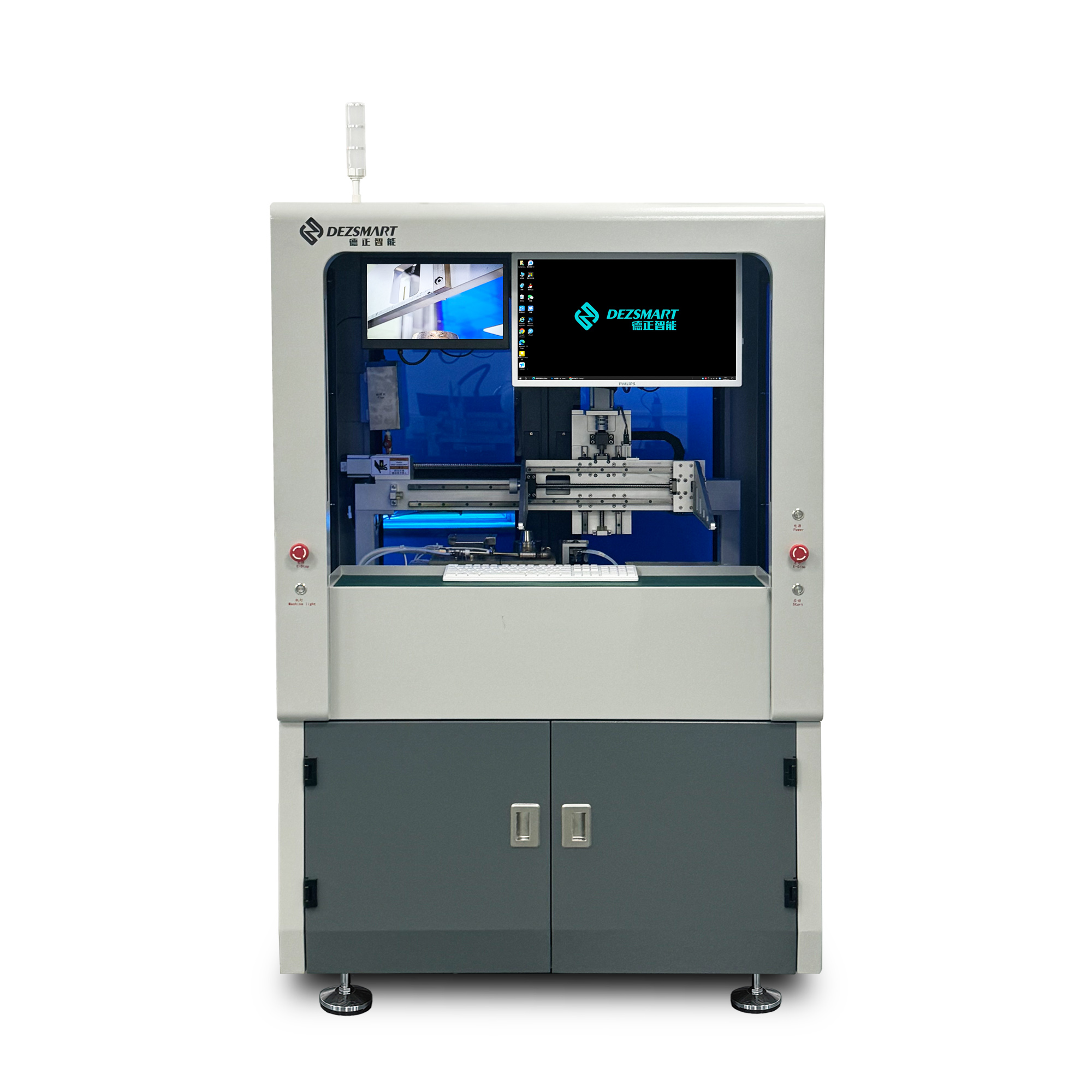

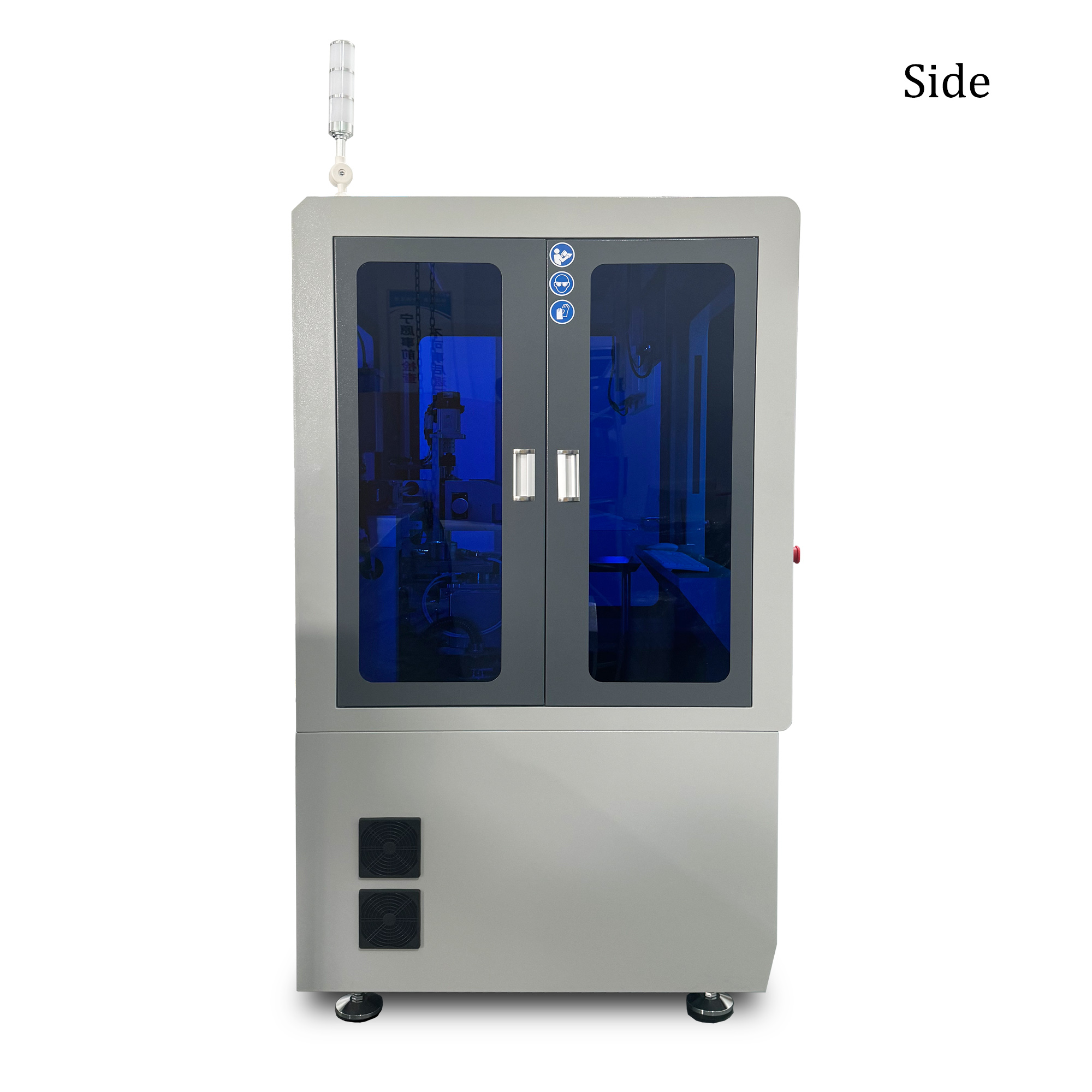

5. هيكلية المنتج

The DEZ-H3500A’s robust structure combines key systems for reliable performance:
  • نظام التحكم: Industrial all-in-one PC with Windows 10-based software, enabling path programming via PCB images and real-time monitoring of critical parameters (temperature, pressure, speed) .
  • Motion System: Lightweight 3-axis (X, Y, Z) platform with stepper motors and drivers, ensuring fast, stable movement .
  • Fluxing System: Includes a jet valve (adapting to various fluxes) and a stainless steel pressure tank for consistent application .
  • Soldering System: Features a leak-proof titanium-alloy solder pot, 5 standard alloy nozzles (customizable), and an inline nitrogen heater to enhance wetting and reduce dross .
  • Machine Chassis: Steel-welded frame with a thick base plate, minimizing vibration for stable operation .

6- حالة العمل

A leading automotive electronics manufacturer adopted the DEZ-H3500A for welding sensor PCBs with dense components:

  • Challenge: Traditional wave soldering caused bridging (unwanted connections) on small-pitch pins.
  • Solution: The DEZ-H3500A’s selective nozzles targeted only required (solder joints), with programmable parameters ensuring precise flux and solder application.
  • Result: Defect rates dropped by 35%, while nitrogen integration reduced solder dross by 40%, cutting material costs.
The DezSmart DEZ-H3500A redefines selective wave soldering with its compact design, traceable controls, and precision engineering—ideal for electronics manufacturers seeking quality, flexibility, and efficiency.
To elevate your PCB welding process, visit www.dezsmt.com for more details or to request a demo.

اسم الماكينةDEZ-H3500A

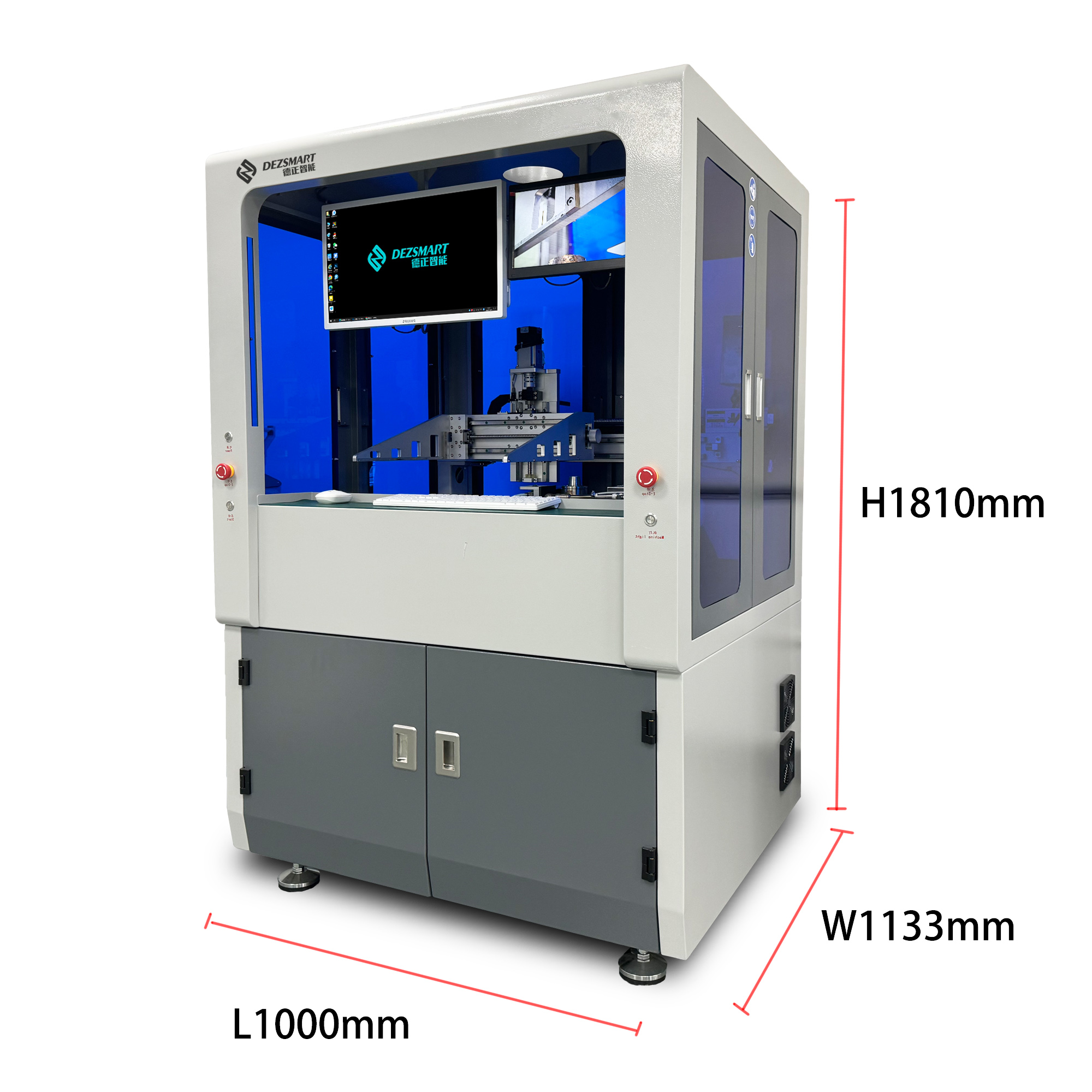

البُعدL1000mm X W1133mm X H1810mm
الطاقة العامة3 كيلو واط
طاقة الاستهلاك1 كيلو واط
مزود الطاقة220V 50HZ
الوزن الصافي380KG
reuiqred air source3-5 قضبان
تدفق الهواء المطلوب8-12 لتر/دقيقة
ضغط N2 المطلوب3-4 قضبان
تدفق N2 المطلوبأكثر من 2 متر مكعب/ساعة
N2 purity>99.998%
الناقليمكن استخدامها حسب الحاجة
أقصى مساحة لحامL350 X W410mm (customizable size)
سُمك ثنائي الفينيل متعدد الكلور0.2 مم - 6 مم
حافة ثنائي الفينيل متعدد الكلور3 مم أو أكثر
السيطرةكمبيوتر صناعي
لوحة التحميليدوي
لوحة التفريغيدوي
ارتفاع التشغيل900+/-30 مم
conveyor up clearanceNo restrictions
conveyor bottom
clearance		30 مم
محور الحركةس، ص، ض
التحكم في الحركةStepping
دقة الموضع+ / – 0.1 mm
الهيكللحام الهيكل الصلب
فوهة التدفقInjection valve
سعة خزان التدفق1L
خزان التدفقFlux box
رقم الوعاء القياسي1
سعة وعاء اللحام10~15 kgs/furnace
Temperature rangeمعرف المنتج
وقت الذوبان30-40 دقيقة
max temperature350 C
سخان اللحام1.2 كيلو واط
تعتيم الفوهةCustomizable shapes
الموادسبائك الصلب
Equipped nozzleStandard 5 per furnace
سخان N2Standard
N2 temp range0 - 350 C
استهلاك N21-2 متر مكعب/ساعة/ساعة/فوهة القصدير
