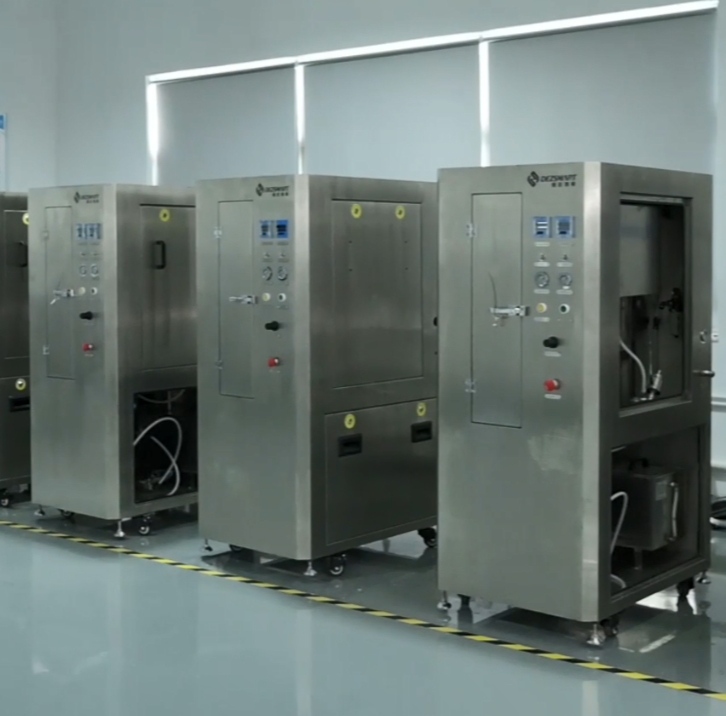

في مجال تصنيع الإلكترونيات، تحدد كفاءة تنظيف الاستنسل بشكل مباشر قدرة خط الإنتاج. يستغرق التنظيف اليدوي التقليدي أو التنظيف باستخدام المعدات الكهربائية من 5 إلى 10 دقائق لكل جزء، بينما يستغرق تقنية الرش الهوائي مجهز على ديزنج إنتلجنت ماكينة تنظيف الاستنسل الهوائية بالكامل DEZ-C730 يضغط الدفعة الواحدة وقت التنظيف إلى 1 إلى 4 دقائق, زيادة الكفاءة بأكثر من 300%. تجمع هذه المقالة بين التكنولوجيا الأساسية للمعدات وبيانات الصناعة في العالم الحقيقي لتحليل كيفية إعادة تعريف معيار كفاءة تنظيف SMT.Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
1. ثورة الكفاءة: المنطق الأساسي لتحويل "الساعات" إلى "دقائق"
▎ثلاث اختناقات في التنظيف التقليدي
- التلامس الميكانيكي غير فعال: يجب تنظيف الفرش/الموجات فوق الصوتية مرارًا وتكرارًا، ويستغرق تنظيف الشبكات ذات الأحجام الأقل من 0.1 مم أكثر من 5 دقائق;
- استهلاك المذيبات غير المنضبط: تستهلك الخزانات المفتوحة من 500-1000 مل من السائل في المرة الواحدة، ويمثل الوقت المستغرق في إعادة تعبئتها 20% من إجمالي ساعات العمل;
- التدخل اليدوي مرهق: يجب ضبط الضغط يدويًا ومراقبة مستوى السائل، وتستغرق عملية المعالجة الواحدة أكثر من 8 دقائق.
▎الحل للرش الهوائي
نظام دفع هوائي بالكامل
- يعمل الهواء المضغوط من 0.45 إلى 0.7 ميجا باسكال على تشغيل الفوهة مباشرة، مما يقلل من وقت بدء تشغيل المحرك/ تنظيم السرعة ويزيد من سرعة الاستجابة إلى 0.1 ثانية
- بدون فقدان المكونات الكهربائية، ينخفض معدل تعطل المعدات 75% مقارنةً بالموديلات الكهربائية، مما يقلل من وقت تعطل الصيانة.
طائرة نفاثة متساوية الضغط متساوية الضغط دوّارة بزاوية 360 درجة
- تدور الفوهات على الوجهين بسرعة عالية تصل إلى 2,000 rpm، مما يشكل تدفُّق ثابت للمياه بمقدار 20 م/ثانية. تبلغ مساحة تغطية الرذاذ الواحد 4 أضعاف مساحة تغطية الفوهات التقليدية;
- اختراق الفجوة الدقيقة 0.02 مم: يمكن إكمال حجم التنظيف الذي تستغرق العمليات التقليدية 3 دقائق لإكماله في دقيقة واحدة.
جدول مقارنة الكفاءة
| عملية التنظيف | المعدات التقليدية | DEZ-C730 (رذاذ هوائي) | التحسينات |
|---|---|---|---|
| وقت تنظيف القطعة الواحدة | من 5 إلى 10 دقائق | 1-4 دقائق | 300% |
| سعة المعالجة اليومية (8 ساعات) | 48-96 قطعة | 120-240 قطعة | 150% |
| وقت التدخل اليدوي | 2 ساعة/اليوم | 0.5 ساعة/اليوم | 75% |
2. تحديث تكنولوجي: ثلاثة تطورات رئيسية في مجال الرش الهوائي
▎ تحسين ميكانيكا الموائع: الموازنة بين الضغط العالي وتوفير الطاقة
- الحقن ثنائي الوضع :
▶ الوضع القياسي (2-4 دقائق): ضغط 0.5 ميجا باسكال مناسب للشبكة الفولاذية التقليدية، واستهلاك السوائل هو 120-200 مل/قطعة;
▶ وضع السرعة (1 دقيقة): تأثير قصير الأجل عالي الضغط يبلغ 0.7 ميجا باسكال، لتنظيف الغراء الأحمر/الاستنسل السميك لمرة واحدة (≤2.5 مم). - دورة ترشيح ثلاثية المراحل :
الترشيح الأولي 1 مم يعترض خبث القصدير ← الترشيح الدقيق 5 ميكرومتر يزيل جزيئات عجينة اللحام ← الترشيح النانوي 1 ميكرومتر يمتص الصنوبري، ويصل معدل إعادة تدوير سائل التنظيف إلى 95%، ولا يلزم إضافة سوى 500 مل من السائل الطازج كل 8 ساعات.
▎ ابتكار التصميم الهيكلي: التطور من "المعدات" إلى "النظام"
- نظام تجفيف مدخل الهواء الجانبي :
تصميم مسار هواء مستقل، يتم ضغط وقت التجفيف في وقت واحد إلى 2-5 دقائق، مما يوفر 30% في استهلاك الطاقة مقارنة بأنظمة مداخل الهواء الأمامية والخلفية التقليدية; - هيكل معياري سريع التحرير :
يمكن استبدال الفوهات والمرشحات بسرعة في 30 ثانية، مما يزيد من كفاءة الصيانة بمقدار 5 أضعاف ويقلل من الخسائر الناجمة عن تعطل خط الإنتاج.
▎ تحسين السلامة الجوهرية: قفزة الكفاءة الخالية من المخاطر
- تصميم مقاوم للانفجار هوائي بالكامل:
لا يتطلب أي مدخلات طاقة، مما يزيل خطر حدوث شرارات كهربائية من السبب الجذري، ويجتاز شهادة ATEX المقاومة للانفجار ويتكيف مع السيناريوهات عالية الخطورة مثل بطاريات الليثيوم وإلكترونيات السيارات; - عزل مغلق بين الإنسان والآلة :
تشغيل بلمسة واحدة وخزانة محكمة الغلق بالكامل من الفولاذ المقاوم للصدأ تقلل من تعرض المشغل للمذيبات بواسطة 90%، مما يفي بمعايير الصحة المهنية ISO 45001.
3. البيانات الفعلية: من "الاختراق النظري" إلى "التحقق من خط الإنتاج"
▎حالة العميل 1: شركة قياس معايير الإلكترونيات الاستهلاكية
نقطة الألم: يستغرق تنظيف الشبكة الفولاذية (0.3 مم QFP) على اللوحة الأم للهاتف المحمول 8 دقائق لكل قطعة، وتبلغ الطاقة الإنتاجية اليومية 60 قطعة فقط، وتبلغ تكاليف العمالة 151 تيرابايت و8 تيرابايت.
الحل: استخدم منظف الاستنسل الهوائي DEZ-C730 في وضع السرعة القصوى (1.5 دقيقة لكل استنسل) مع عامل تنظيف مائي.
النتيجة:
- زادت الطاقة الإنتاجية اليومية إلى 320 قطعة، بزيادة سنوية قدرها 73,000 قطعة;
- تم تخفيض تكاليف عامل التنظيف من 650,000 يوان سنويًا إلى 195,000 يوان سنويًا، وهو ما يمثل وفورات قدرها 701 تيرابايت 8 تيرابايت;
- تم تقليل معدل عيوب إزاحة لوحة PCBA من 0.8% إلى 0.15%، مما قلل من خسائر إعادة العمل بأكثر من مليون يوان سنويًا.
▎حالة العميل 2: شركة رائدة في مجال تصنيع إلكترونيات السيارات
التحدّي: يتجاوز المعدل المتبقي من الشبكة الفولاذية لرادار السيارات (بسمك 2.0 مم، عملية الغراء الأحمر) بعد التنظيف 5%، مما يتطلب تنظيفًا يدويًا ثانويًا.
الحل: الوضع القياسي (3 دقائق/قطعة) + نظام الترشيح ثلاثي المراحل، باستخدام مواد التنظيف القائمة على المذيبات.
البيانات:
- يصل معدل مرور التنظيف مرة واحدة إلى 99.2%، مما يلغي الحاجة إلى عملية تنظيف ثانوية;
- يوفر جهاز ديvice واحد 280,000 رنمينبي في تكاليف العمالة سنويًا ويقلل من استهلاك الهواء المضغوط بمقدار 40%.
4. المعايير الفنية
| المؤشرات الأساسية | ماكينة تنظيف الاستنسل الهوائية بالكامل DEZ-C730 |
|---|---|
| حجم الشبكة الفولاذية القابلة للتطبيق | بحد أقصى 750 × 750 × 750 × 40 مم (التخصيص مدعوم) |
| نوع سائل التنظيف | عامل تنظيف ذو أساس مائي/مذيب مائي |
| متطلبات الهواء المضغوط | 400-900 لتر/الدقيقة، 0.45-0.7 ميجا باسكال |
| دقة التصفية | 1 مم ← 5 ميكرومتر ← 5 ميكرومتر ← 1 ميكرومتر ترشيح ثلاثي المراحل |
| شهادة السلامة | CE، ISO 14001 |
الخلاصة: إعادة تحديد "سقف الكفاءة"
يمثل ظهور تكنولوجيا الرش الهوائي قفزة في تنظيف الشبكات الفولاذية من "كثيفة العمالة" إلى "ذكية ومكثفة". يحقق جهاز DEZ-C730 الذكي من Dezheng DEZ-C730 عملية سريعة للغاية "تنظيف لمدة دقيقة واحدة + دقيقتين تجفيف" من خلال محرك هوائي بالكامل، وتحسين السوائل عالية الضغط، ونظام ترشيح ذكي، مع التحكم في تكلفة الشريحة الواحدة إلى ربع تكلفة العمليات التقليدية. بالنسبة لشركات تصنيع الإلكترونيات التي تسعى إلى "أقصى طاقة إنتاجية"، فإن هذا ليس مجرد ترقية للمعدات، بل هو أيضًا ثورة في خطوط الإنتاج من "الكفاءة أولاً" إلى "التميز المضاعف في الكفاءة والتكلفة".
