Caraterísticas principais:
Imagens de alta resolução com uma área de deteção de 130 mm * 130 mm.
Capacidades de monitorização e gravação em tempo real.
Algoritmos de deteção personalizáveis para requisitos específicos.
Interface amigável User com navegação intuitiva.
Computador industrial robusto com especificações de elevado desempenho.
Funcionamento seguro e fiável com caraterísticas de proteção contra radiações.

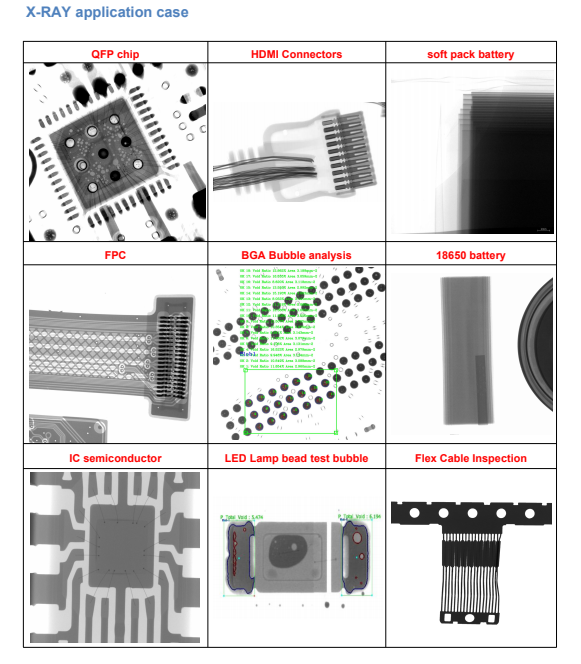

Adequado para várias aplicações electrónicas e de semicondutores.
Ficha de dados técnicos:

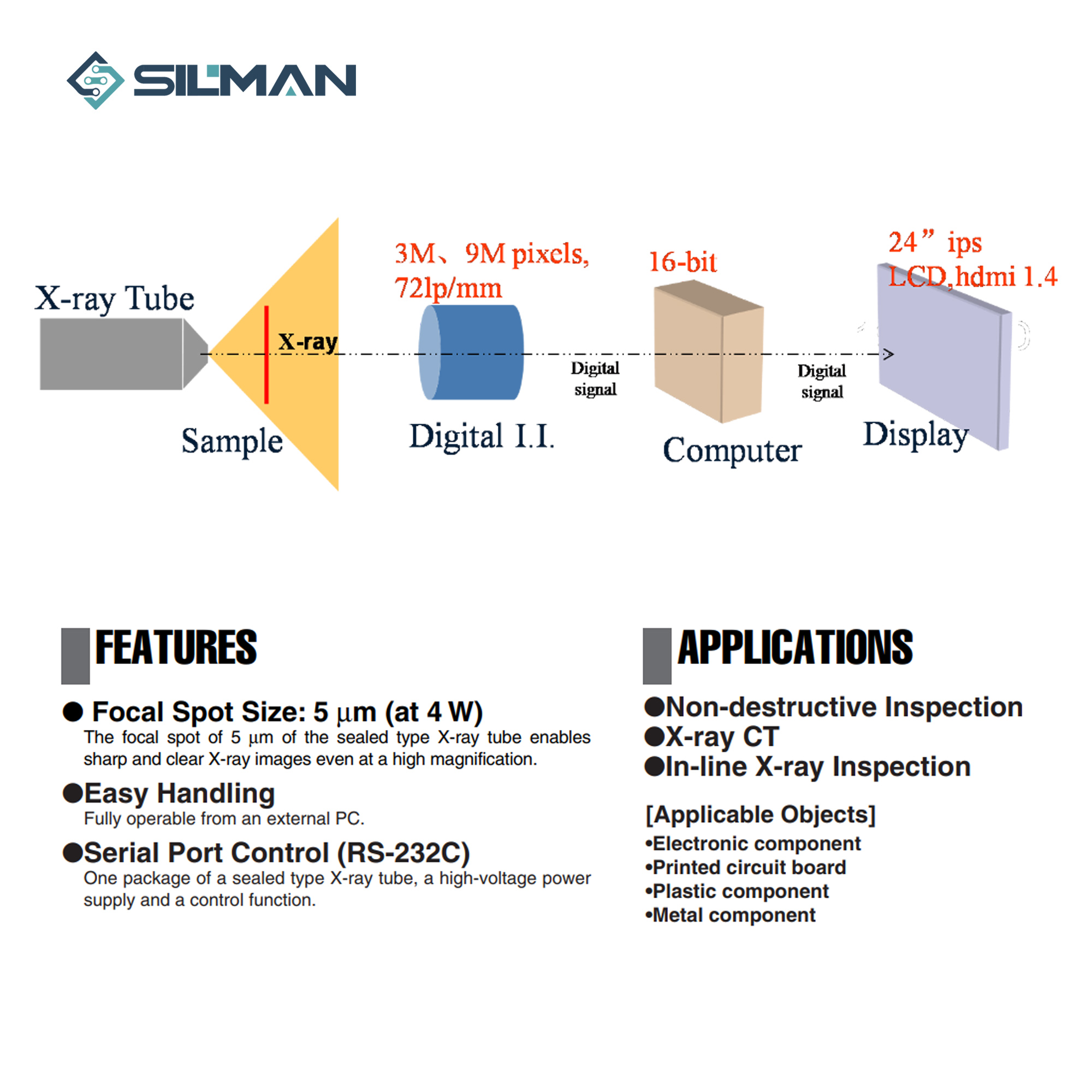

- Fonte de raios X:
- Marca: Hamamatsu, Japão
- Tipo: Microfoco fechado
- Tensão: 130kv
- Corrente: 10-300uA
- Tamanho da focagem: 5μm
- Potência máxima: 39W
- Unidade de imagiologia:
- Marca: iRAY
- Tipo: Detetor de painel plano de silício Amorphous
- Área de imagem: 130mm * 130mm
- Tamanho da unidade fotossensível: 85μm
- Matriz de pixels: 1536 * 1536
- Resolução: 5.8Lp/mm
- Taxa de quadros da imagem: 20 fps
- Ângulo de inclinação: ângulo de visualização de 0-90¡ã (45¡ã para a esquerda e para a direita)
- Rácio de ampliação: Ampliação geométrica de 150 vezes
- Computador anfitrião:
- Marca: Computador Industrial Advantech
- Configuração: CPU: I5 7700, RAM: 8G, HDD: 1TB
- Monitor: ecrã LCD FHD de 24
- Plataforma de carga:
- Área de carga: 520mm * 520mm
- Área máxima de inspeção: 510mm * 450mm
- Deslocação do movimento (eixo Z): Painel de deteção Z1=300mm, Fonte de raios X Z2=300mm
- Deslocação do movimento (eixo X): * eixo=510mm, eixo Y=450mm
- Peso máximo da amostra: 12 kg
- Método de controlo do movimento: Joystick, rato e teclado
- Sistema de navegação:
- Configuração: Câmara de alta definição Hikvision
- Sistema de software:
- Desenvolvido de forma independente com propriedade intelectual de software proprietário
- Funções: Definição automática de imagem, navegação automática, funcionalidade de cálculo, algoritmos de deteção personalizáveis, funcionalidade de edição de localização
- Parâmetros da máquina:
- Peso: Aproximadamente 1650Kg
- Alimentação eléctrica: 220V/50Hz
- Potência máxima: 2.0KW

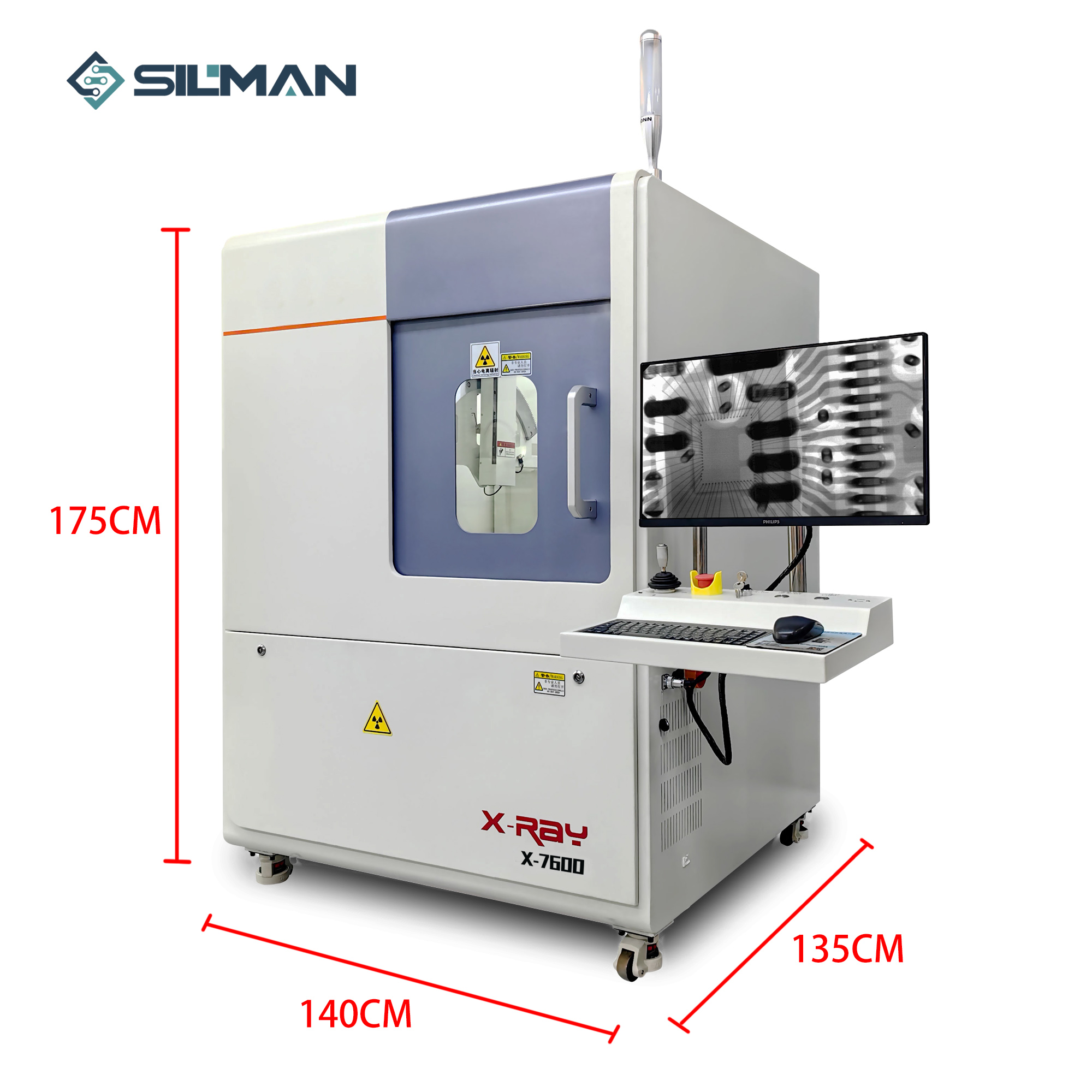

- Dimensões do equipamento: 1400mm(C) * 1350mm(L) * 1750mm(A)
- Dose de fuga de radiação: <0,5μSv/h
- Segurança dos raios X: Dose de fuga de radiação <0,5μSv/h, material de proteção do invólucro composto por uma estrutura de aço-lead-aço, a janela da porta da frente utiliza vidro leaded para proteção contra a radiação, função de interbloqueio de segurança, luzes indicadoras de estado, registo de isenção para radioisótopos e radiação devices
- Lista de configuração:
- Fonte de raios X: 1 conjunto (Hamamatsu, Japão, Fonte de raios X de microfoco fechado 130KV)
- Unidade de imagem: 1 pcs (iRAY, Amorphous Silicon Flat Panel Detetor 130mm * 130mm)
- Computador anfitrião: 1 pcs (Computador Industrial Advantech)
- Monitor: 1 pcs (monitor HD de 24 polegadas)
- Componentes de controlo de precisão: 1 conjunto (placa de controlo de movimento Googol, motor, etc.)
- Sala de Leitura e Partes de Movimento: 1 conjunto (Direitos Próprios)
- Software: 1 conjunto (direitos próprios)
