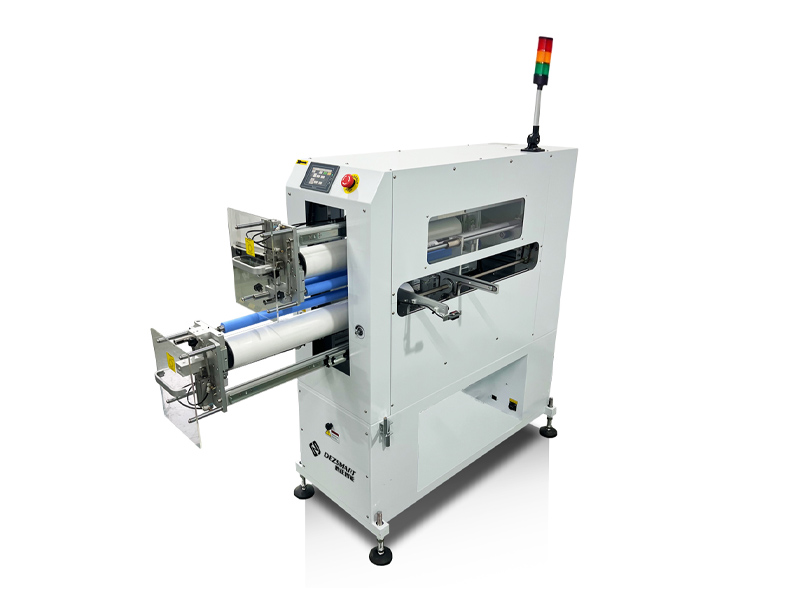

DEZ-C753 PCB Double Side Cleaning Machine

DEZ-C753 PCB Double Side Cleaning Machine - Imagem 2

DEZ-C753 PCB Double Side Cleaning Machine - Imagem 3

DEZ-C753 PCB Double Side Cleaning Machine - Imagem 4

DEZ-C753 Máquina de limpeza de dupla face para PCB

Descubra a máquina de limpeza de PCBs de dupla face DEZ-C753S da DEZSMART, uma solução totalmente automática para remover detritos, fibras e partículas das superfícies de PCBs. Saiba mais sobre seus recursos, especificações e como ela aprimora a qualidade das PCBs.

FAQ

1. Pode fornecer ensaios de amostras?
R: Sim. Ajudamos os clientes a fornecer amostras de PCB para testes gratuitos, de modo a garantir que o equipamento satisfaz as suas necessidades de limpeza.

2. Qual a duração do ciclo de entrega do equipamento?
R: O ciclo de entrega dos modelos padrão é de [14-30 dias], e os modelos personalizados podem demorar mais tempo. O prazo de entrega específico pode ser confirmado com base na situação da encomenda.

3. O equipamento suporta personalização não normalizada?
R: Sim, apoiamos a personalização fora do padrão e podemos fornecer soluções personalizadas com base no tamanho do seu PCB, requisitos de limpeza e ambiente de produção.

4. o que inclui o serviço pós-venda service?
Assistência técnica vitalícia
Formação operacional
Garantia de um ano (exceto para peças de desgaste)
Reparação de resposta rápida service

1. Visão geral do produto

A DEZ-C753S é uma máquina de limpeza de superfície de PCB de dupla face totalmente automática da DEZSMART, projetada especificamente para a fabricação de PCBs SMT (placas de circuito impresso). Sua principal função é remover com eficiência contaminantes como detritos, fibras, cabelos e partículas de pó da superfície da PCB por meio de um processo combinado de ar ionizado de alta pressão, um rolo adesivo para remoção de poeira e sucção a vácuo. Isso garante uma PCB limpa antes da impressão, reduz defeitos nas juntas de solda, como soldas frias, e melhora a qualidade do produto.

Integrando transporte automatizado, controle inteligente e múltiplas tecnologias de limpeza, a máquina atende às demandas de eficiência da produção em massa, ao mesmo tempo que cumpre os padrões de limpeza de PCBs de alta precisão. É um equipamento auxiliar indispensável e crucial no processo de fabricação de PCBs.

2. Âmbito de aplicação

O DEZ-C753S é utilizado principalmente na fase de pré-tratamento da fabricação de PCBs em linhas de produção SMT. As aplicações específicas incluem:

Limpeza da superfície antes da impressão da placa de circuito impresso (PCB), proporcionando um substrato limpo para a impressão da pasta de solda e a colocação dos componentes;
Remoção de poeira antes do processo SMT, reduzindo problemas induzidos por contaminantes, como desalinhamento do chip e juntas de solda frias;
É adequado para placas de circuito impresso (PCBs) com dimensões que variam de 50×50mm a 350×350mm e espessuras de 0,4 a 3mm, abrangendo a produção de placas de circuito para eletrônicos de consumo, eletrônicos automotivos, controle industrial e outras áreas.

3. Processo de trabalho

A máquina de limpeza de placas de circuito impresso de dupla face DEZ-C753S possui um processo de limpeza totalmente automatizado, que não requer intervenção manual. O processo detalhado é o seguinte:

Alimentação e pré-tratamento antiestático: As placas de circuito impresso (PCBs) entram na máquina através de um mecanismo de esteira. Dispositivos antiestáticos integrados na entrada e na saída eliminam a eletricidade estática nas placas, impedindo que elas atraiam mais contaminantes e danifiquem os componentes.
Limpeza preliminar: Três conjuntos de escovas de limpeza na parte frontal são ativados para remover especificamente impurezas maiores, como cabelos e fibras aderidas à superfície.
Remoção profunda de poeira: Um sistema de ar ionizado de alta pressão libera fluxo de ar para quebrar e remover partículas finas de pó. Simultaneamente, dois conjuntos de aspiradores a vácuo operam sincronizadamente para remover contaminantes em suspensão.
Remoção de poeira residual: Dois conjuntos de rolos adesivos para remoção de poeira, um na parte frontal e outro na traseira, entram em contato com a superfície da placa de circuito impresso (PCI) para remover quaisquer contaminantes persistentes. Em seguida, os rolos entram em contato com um papel coletor de poeira específico, transferindo os contaminantes adsorvidos para o papel e evitando contaminação secundária.
Descarregar e Contar: As placas de circuito impresso limpas são descarregadas por meio de um mecanismo de esteira. A máquina registra simultaneamente o número de placas limpas e exibe a velocidade de transporte na tela, para facilitar a visualização das estatísticas de produção.

4. Vantagens do núcleo

Em comparação com os equipamentos tradicionais de limpeza de PCBs, as principais vantagens competitivas da máquina de limpeza de PCBs de dupla face DEZ-C753S se refletem nos seguintes aspectos:

Limpeza mais completa: Seu processo quádruplo exclusivo, que combina escovação, sopro, sucção e aderência, possui uma escova frontal que remove impurezas difíceis de eliminar, como fibras e cabelos, melhorando a eficiência da limpeza em mais de 30% em comparação com sistemas que dependem apenas de fluxo de ar ou rolos adesivos.
Antiestático completo: Os filtros antiestáticos device são instalados na entrada e na saída, e tanto a escova de limpeza quanto os componentes de sucção são feitos de material antiestático, minimizando a interferência estática do contato à limpeza e, assim, reduzindo as taxas de defeitos em máquinas de montagem em superfície (SMT).
Operação flexível e adaptabilidade: Suporta a comutação bidirecional da direção da esteira para a esquerda e para a direita, adaptando-se a diversos layouts de linha de produção. A largura da esteira é ajustável manualmente (com ajuste automático opcional) e compatível com vários tamanhos de placa de circuito impresso.
Gestão Inteligente: Equipada com uma interface de controle por tela sensível ao toque para facilitar a operação. Os recursos incluem um contador integrado, visor de velocidade e lembrete de substituição do rolo adesivo, reduzindo os custos de inspeção manual e evitando falhas de limpeza devido ao esgotamento dos consumíveis.
Estável e durável: A máquina é compacta (580×790×1280mm) e pesa apenas cerca de 120 kg, ocupando pouco espaço; os componentes principais (como os rolos de remoção de poeira e os aspiradores de pó) são especialmente projetados para atender às exigências de limpeza rigorosas, garantindo uma operação estável a longo prazo.

5. Estrutura do produto

A máquina de limpeza de PCBs de dupla face DEZ-C753S foi projetada com base em três objetivos principais: “limpeza eficiente + transporte estável + controle inteligente”. Ela consiste principalmente nos seguintes componentes:

a.Frame:

Suporta a estrutura geral da máquina, garantindo a estabilidade operacional.

b. Mecanismo da escova:

Três conjuntos de escovas de limpeza são responsáveis pela remoção inicial das impurezas maiores.

c. Mecanismo do rolo adesivo:

Dois conjuntos de rolos adesivos, dianteiros e traseiros, trabalham em conjunto com papel coletor de poeira para transferir contaminantes.

d. Aspirador de pó:

Duas unidades de vácuo removem rapidamente os contaminantes em suspensão.

e.Eliminação Estática Device:

A versão básica integrada (versão aprimorada opcional) elimina a eletricidade estática nas placas de circuito impresso e no próprio equipamento.

f. Transportador de PCB:

A esteira transportadora com largura ajustável permite o transporte bidirecional.

g. Painel de controle homem-máquina:

A interface touchscreen exibe parâmetros em tempo real, como contagem e velocidade.

6. caso de trabalho

A máquina de limpeza de placas de circuito impresso de dupla face DEZ-C753S demonstrou resultados notáveis na linha de produção SMT de uma fábrica de eletrônicos:

Antes de limpar, Resíduos de pasta de solda, fibras e uma pequena quantidade de detritos metálicos permaneceram na superfície da placa de circuito impresso, com contaminantes visíveis sob um microscópio.
Após a limpeza, O equipamento removeu completamente todos os contaminantes da superfície, garantindo a distribuição uniforme da pasta de solda impressa. A taxa de aprovação SMT aumentou de 92% para 99,5%, e a taxa de juntas de solda defeituosas diminuiu em mais de 80%.

Uma comparação prática demonstra que a máquina de limpeza de placas de circuito impresso de dupla face DEZ-C753S resolve eficazmente os problemas dos métodos de limpeza tradicionais, como a limpeza incompleta e a eletricidade estática residual, proporcionando um suporte confiável para os processos subsequentes.

O Máquina de limpeza de PCB de dupla face DEZ-C753S, Com suas capacidades de limpeza eficientes, adaptabilidade flexível e design operacional inteligente, o equipamento tornou-se fundamental para aprimorar a qualidade dos produtos na fabricação SMT. Seja em uma pequena linha de produção ou em uma instalação de produção em massa de grande escala, ele permite reduzir custos e aumentar a eficiência, diminuindo o retrabalho devido à contaminação, reduzindo as taxas de produtos defeituosos e, em última análise, melhorando a competitividade da produção.

A escolha do DEZ-C753S garante que cada placa de circuito impresso (PCB) entre na próxima etapa em um estado limpo, estabelecendo uma base sólida para a confiabilidade dos produtos eletrônicos.

Número do modelo	DEZ-C753S (Dupla face)
dimensão da placa de circuito impresso	5050-350350 (C*L) mm
Espessura da placa de circuito impresso	0,4-3 mm
altura da esteira	900±25 mm
Escova de limpeza	3 Pincéis
Coletor de pó a vácuo	Conjunto 2
Rolos adesivos para remover poeira	roletes dianteiros e traseiros
Papel para coleta de poeira	1 rolo
Direção da esteira	Esquerda → Direita ou Direita → Esquerda (Opcional)
Borda fixa da esteira transportadora	Fixação frontal ou traseira (opcional)
Ajuste da largura da esteira transportadora	Manual (Ajuste automático de largura disponível como opcional)
Eliminação Estática Device	Integrado (eliminação estática aprimorada opcional)
Abastecimento de ar	0,4-0,5 MPa
Alimentação eléctrica	AC220V, 50Hz
Dimensões (C×L×A)	5807901280
Peso	~120 kg
