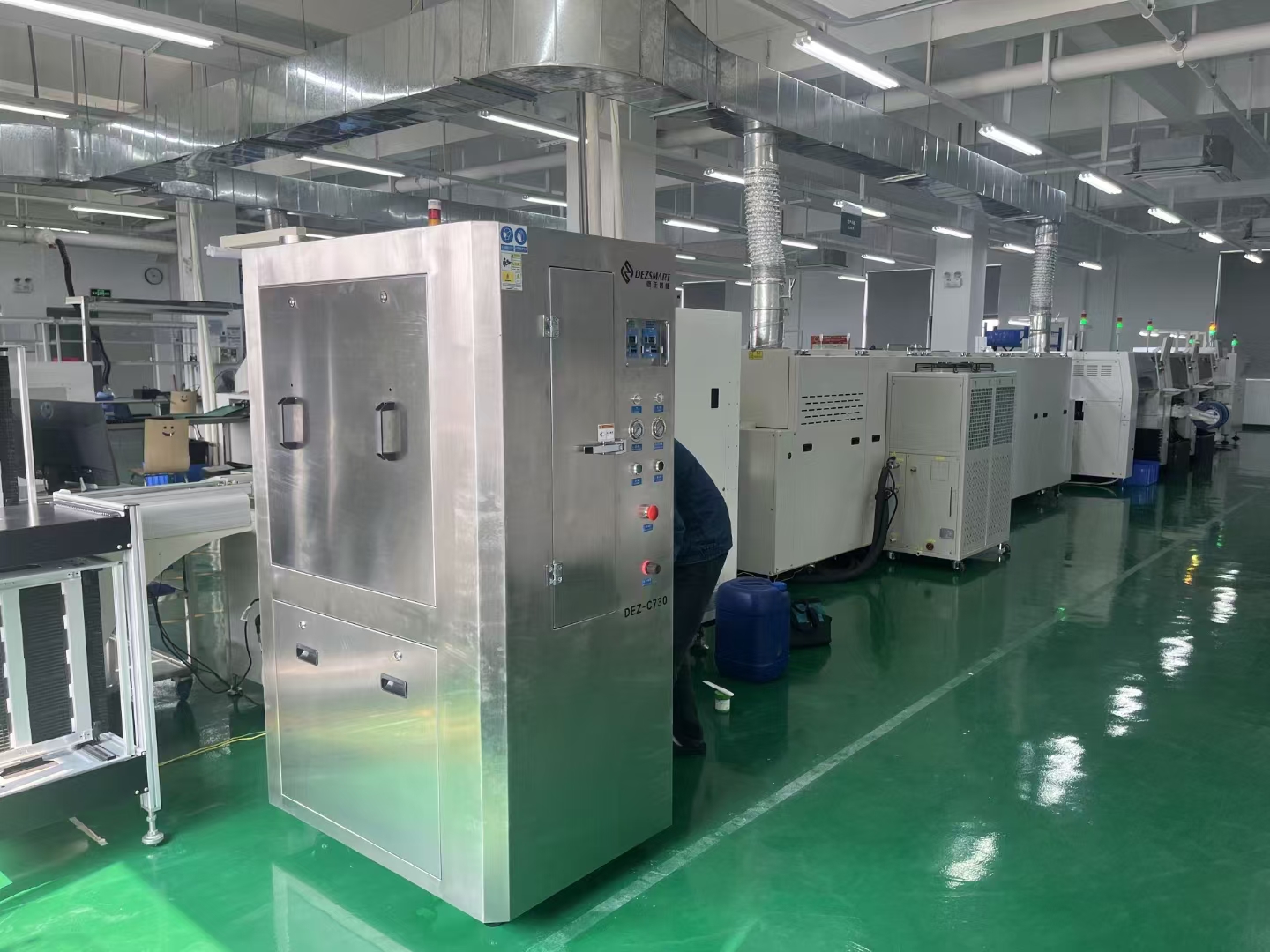

No domínio do fabrico de produtos electrónicos, a utilização generalizada de Pasta de solda sem lead trouxe melhorias ambientais, mas também criou novos desafios de limpeza. Ao lidar com resíduos de pasta de solda sem lead, os agentes de limpeza tradicionais à base de solventes não só enfrentam riscos de compatibilidade de materiais (como a corrosão do revestimento de níquel/prata), mas também enfrentam pressão de conformidade devido a emissões excessivas de COV. A tecnologia de limpeza pneumática à base de água equipada com a máquina de limpeza pneumática da Dezheng Intelligent Máquina pneumática de limpeza de stencil DEZ-C730 redefiniu os padrões de tratamento de resíduos de pasta de solda sem lead através de três avanços fundamentais.
1. Jato pneumático de alta pressão: a força de limpeza ao nível dos microns penetra nas barreiras residuais
A colofónia e o agente tixotrópico na pasta de solda sem lead formam facilmente resíduos de microporos com menos de 0,1 mm após a soldadura por refluxo. O efeito de limpeza da limpeza por ultra-sons tradicional em stencils espessos (>2,5 mm) é inferior ao do 30%. A máquina de limpeza de estêncil DEZ-C730 usa uma alta densidade, bocal rotativo isobárico de 360° de dupla face e obtém as seguintes melhorias através de um fluxo de água de alta pressão acionado pneumaticamente (0,5-0,7 MPa):
- Limpeza de impacto dinâmico: O bico rotativo pulveriza a uma velocidade de 2.000 rpm, gerando uma força de impacto do fluxo de água de 20 m/s, que elimina diretamente a adesão a nível molecular entre a pasta de solda e a superfície da malha de aço.
- Penetração de microfendas: Combinada com a baixa tensão superficial dos agentes de limpeza à base de água (<30 mN/m), a solução de limpeza pode penetrar profundamente na malha ultrafina de 0,02 mm e remover completamente os resíduos do fundo.
- Design sem danos: Acionado por um motor pneumático para evitar potenciais danos electrostáticos no equipamento elétrico, um sensor de pressão é utilizado para ajustar a força de pulverização em tempo real para garantir uma tensão estável da malha de aço.
Verificação de dados: Uma fábrica de eletrónica automóvel utilizou a nossa máquina de limpeza de stencil pneumática DEZ-C730 para limpar a malha de aço QFP com um passo de 0,3 mm. O resíduo foi reduzido de 12,6 mg/cm² por limpeza manual para 0,8 mg/cm², cumprindo a norma IPC-7526 Classe 3.
2.Sistema de filtragem de três fases: Tecnologia de Reciclagem Supera o Gargalo do Custo
Nos processos de limpeza tradicionais, o consumo de solventes é responsável por 45% dos custos de manutenção do estêncil, mas a máquina de limpeza pneumática de estêncil DEZ-C730 sistema de filtragem de três fases consegue uma circulação eficaz graças às seguintes inovações:
- Interceção física: O filtro primário de 10 μm filtra as bolas de solda e os resíduos de etiquetas para evitar que as partículas grandes obstruam o bocal.
- Separação fina: O filtro de ecrã de 5 μm intercepta a pasta de prata e as impurezas da tinta, assegurando que a limpeza do fluido de limpeza se mantém acima de 98%.
- Purificação de nível nanométrico: A filtragem de 1 μm de profundidade remove os resíduos de coloide e resina, prolongando a vida útil do fluido de limpeza para 5 vezes a dos processos tradicionais.
Benefícios económicos: Depois de uma determinada fábrica ter adotado a nossa máquina de limpeza de stencil pneumática DEZ-C730, o consumo anual de agente de limpeza foi reduzido de 1200L para 240L. Combinado com o sistema de reciclagem em circuito fechado, a poupança anual de custos para uma única device excedeu os 150.000 yuan.
3. conceção totalmente pneumática e amiga do ambiente: dupla garantia de segurança e conformidade
Em resposta aos rigorosos requisitos ambientais para a limpeza de pasta de solda sem lead, a máquina de limpeza pneumática de malha de aço DEZ-C730 alcança um equilíbrio entre segurança e eficiência através dos seguintes designs:
- Funcionamento não elétrico: Baseia-se inteiramente em ar comprimido, eliminando os riscos de incêndio e é especialmente adequado para oficinas à prova de explosão.
- Emissões voláteis reduzidas: O tubo de escape tipo S e o dispositivo de adsorção de carbono ativado controlam as emissões de COV para inferior a 50 ppmem conformidade com os regulamentos REACH da UE.
- Isolamento homem-máquina: A interface de operação com um botão e a cabina de limpeza totalmente fechada evitam que os operadores entrem em contacto com os agentes de limpeza e reduzem o risco de doenças profissionais.
Aplicação industrial: Um fabricante device médico utiliza a nossa máquina pneumática de limpeza de malha de aço DEZ-C730 para limpar a malha de aço de uma placa de circuito implantável. Após a limpeza, o conteúdo residual de iões na superfície da placa é <0,5 μg/cm², que cumprem a certificação de biocompatibilidade ISO 10993.
Tendências tecnológicas e sugestões de seleção
- Compatibilidade de materiais: Os agentes de limpeza à base de água com um pH neutro (como o ZESTRON VIGON® A 200) são preferidos para evitar a corrosão de substratos de alumínio/cobre por agentes de limpeza alcalinos.
- Adaptação do processo: Para cola vermelha e stencils espessos, pode ser utilizada a tecnologia de pulverização pneumática (como a Silman tech DEZ-C 740) para melhorar a profundidade da limpeza.
- Atualização inteligente: Em combinação com um sistema de inspeção visual com IA (como o equipamento inteligente da Sanjie Machinery), é possível obter uma rastreabilidade em tempo real do efeito de limpeza.
Os três principais avanços do DEZ-C730 não só resolvem o problema técnico dos resíduos de pasta de solda sem lead, como também fornecem aos fabricantes de eletrónica soluções sustentáveis que cumprem os requisitos ESG através de um design ecológico e da otimização dos custos.
