Na indústria de fabrico de produtos electrónicos, a limpeza da malha de aço é a "linha de vida invisível" do processo de produção SMT, determinando diretamente a precisão da impressão da pasta de solda e o desempenho do PCBA. Os dados mostram que 35% dos defeitos de soldadura são causados por uma limpeza incompleta do estêncilA utilização de métodos de limpeza inadequados pode levar a falhas no equipamento, desperdício de material e até acidentes de segurança. Este artigo combina as vantagens técnicas do sistema de limpeza inteligente Dezheng Máquina de limpeza de stencil totalmente pneumática DEZ-C730 para analisar em profundidade cinco pontos cegos da limpeza que podem causar perdas de milhões de dólares, ajudando-o a evitar riscos.

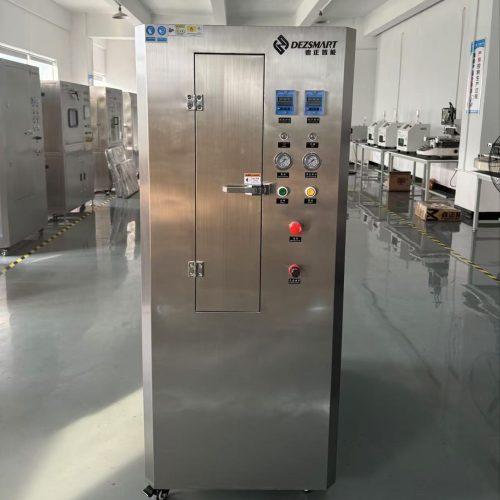

（DEZ-C730钢网清洗机）
1. Resíduos de microporos: As impurezas mais pequenas do que 0,1 mm tornam-se o "assassino invisível" da qualidade.
▎Risco Fatal
O diâmetro do estêncil situa-se normalmente entre 0,1 e 0,5 mm. A colofónia e o fluxo residuais da pasta de solda sem lead após a soldadura por refluxo formarão cristais de nível micrónico, que se tornarão um risco para a qualidade:
- Falha funcional: Os resíduos com um nível de 0,05 mm provocam fugas/pontes de pasta de solda, resultando em soldadura a frio e curtos-circuitos nos componentes (um dos nossos clientes de uma fábrica de eletrónica automóvel tem uma média de 120 000 curtos-circuitos PCBA por mês e o custo de retrabalho ultrapassa os 800 000 yuan);
- Corrosão a longo prazo: A matéria orgânica residual penetra no substrato da malha de aço, provocando a corrosão do revestimento de níquel/prata e afectando a vida útil do produto.
▎DEZ-C730 Avanço tecnológico
Através da tecnologia de jato isobárico de dupla face com rotação de 360°, consegue-se um poder de limpeza ao nível dos microns:
- Penetração a alta pressão: A pressão pneumática da água de 0,45-0,6 MPa impulsiona o fluxo de água, que impacta a malha a uma velocidade de 20 m/s, eliminando a adesão a nível molecular;
- Garantia de filtragem em três fases: Filtragem fina de 5 μm + 1 μm (com filtragem primária de 1 mm), que intercepta 99,9% de escória de estanho e partículas de resina, garantindo uma limpeza ultrafina de malha de 0,02 mm.
(fuga de pasta de solda)
（Cimentação）
2. Falha de tensão: Uma pressão de limpeza inadequada provoca a deformação fatal da rede de aço.
Detalhes principais
A tensão da malha de aço (valor padrão 35-50 N/cm) é o principal indicador da precisão da impressão. Os métodos de limpeza tradicionais comportam riscos:
- Danos mecânicos: A vibração ultra-sónica de alta frequência/escovagem manual provoca uma atenuação da tensão de 15%, e o desvio da espessura da pasta de solda excede ±20%;
- Aviso de caso: Um dos nossos clientes de uma fábrica de produtos electrónicos de consumo sofreu um prejuízo direto de 1,2 milhões de RMB devido à tensão irregular da malha de aço, que provocou o deslocamento das almofadas de solda em milhões de placas-mãe de telemóveis.
▎Vantagens do equipamento: Design de limpeza sem danos
A máquina de limpeza de malhas de aço totalmente pneumática DEZ-C730 utiliza um motor pneumático para acionar o bocal, proporcionando duas protecções principais:
- Pulverização a pressão constante: O sensor de pressão monitoriza em tempo real para garantir uma pressão de pulverização uniforme e uma flutuação de tensão inferior a 5% após a limpeza;
- Limpeza sem contacto: Evita a fricção mecânica, protege o revestimento da superfície e a estrutura de tensão da malha de aço e cumpre os requisitos da impressão de alta precisão, como QFP/BGA.

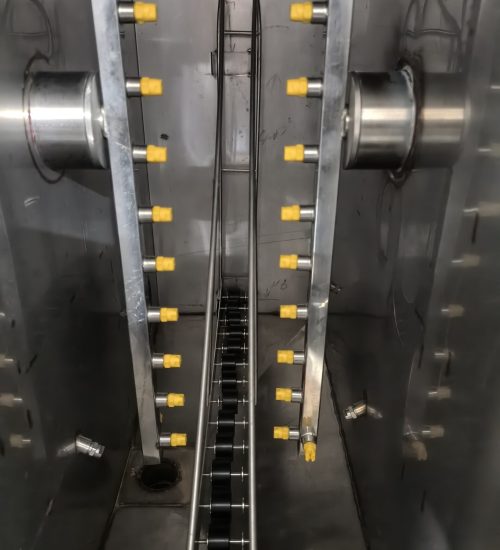

(Limpeza do quarto)
3. Resíduos de solventes: A limpeza grosseira faz com que os consumíveis custem um "poço sem fundo".
▎Fontes de resíduos
Porque é que o modelo tradicional de limpeza se tornou uma "besta que consome dinheiro"?
- Tanque aberto: São consumidos 500-1000L de líquido de cada vez, e as impurezas não são filtradas, tornando o líquido ineficaz em 2-3 dias;
- Funcionamento manual: Com base na experiência, o excesso de solvente infiltra-se no bordo da malha de aço e a taxa de resíduos excede 30%;
- Dados reais: Um dos nossos clientes OEM tem um custo anual de agente de limpeza de até 650.000 RMB, o que equivale a comprar dois devices adicionais por mês.
▎Solução de controlo de custos da máquina de limpeza de estêncil totalmente pneumática DEZ-C730
Sistema de circulação de filtragem de três fases:
| Nível de filtragem | Precisão | Impurezas interceptadas | Valor essencial |
|---|---|---|---|
| Filtro primário de 1º nível | 1mm | Escória de estanho, restos de etiquetas | Proteger o bocal e evitar o entupimento |
| Filtragem fina de 2 fases | 5μm | Partículas de pasta de solda, pasta de prata | A limpeza do fluido de limpeza é mantida a mais de 98% |
| Nanofiltração em 3 fases | 1μm | Resíduos de resina, colofónia | Vida útil do líquido aumentada para 5 vezes a tradicional |
4. Riscos de segurança: O equipamento elétrico torna-se uma "bomba-relógio" na oficina.
▎Pontos cegos de segurança
Os agentes de limpeza à base de solventes (como o IPA) são inflamáveis e explosivos (ponto de inflamação 12°C), e o equipamento elétrico tradicional apresenta riscos ocultos:
- Ignição por faísca: A fricção do motor gera eletricidade estática/faíscas, que podem facilmente causar explosões de vapor de solvente (em 2023, uma fábrica de SMT incendiou-se devido a um curto-circuito no equipamento e a linha de produção foi encerrada durante três semanas, resultando numa perda de mais de 2 milhões de yuan);
- Ameaça de choque elétrico: Quando a proteção contra fugas falha, o operador enfrenta o risco direto de choque elétrico.
▎Design intrinsecamente seguro: Acionamento totalmente pneumático
A máquina de limpeza de stencil totalmente pneumática DEZ-C730 elimina os riscos eléctricos na sua origem:
- Três grandes garantias de segurança:
- Funcionamento sem energia: Depende apenas de ar comprimido (0,45-0,6 MPa), sem motor/circuito, e cumpre as normas à prova de explosão;
- Proteção fechada: Corpo totalmente em aço inoxidável + armário de limpeza selado para evitar que a volatilização do solvente entre em contacto com fontes de fogo;
- Isolamento homem-máquina: Funcionamento com um botão, sem necessidade de contacto manual com agentes de limpeza, reduzindo os riscos para a saúde no trabalho.

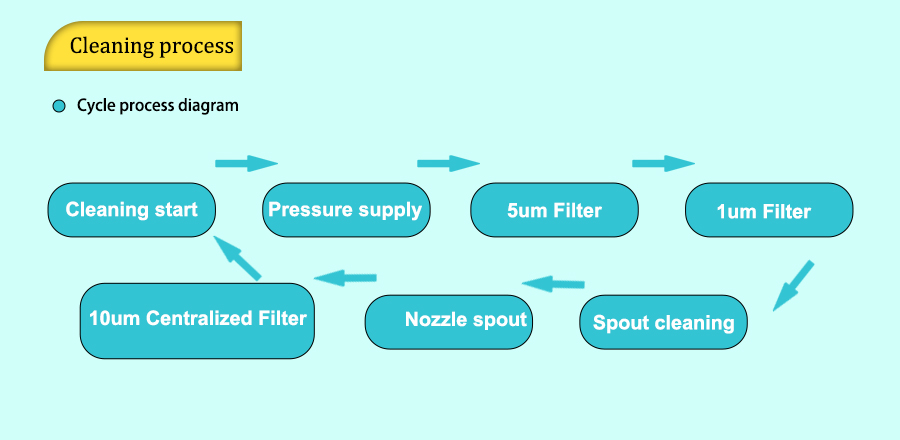

（DEZ-C730 Processo de limpeza）
5. Lacuna de conformidade: A ultrapassagem das emissões de COV gera multas de proteção ambiental.
▎Principais pontos de conformidade
Os regulamentos ambientais estão a tornar-se cada vez mais rigorosos e os modelos tradicionais de limpeza enfrentam uma dupla pressão:
- Linhas vermelhas políticas: O REACH da UE exige que as emissões de COV sejam inferiores a 100 ppm, e as normas chinesas proíbem a volatilização a céu aberto (exceder a norma em 3 a 5 vezes resultará numa coima de 500 000 a 1 milhão de yuan);
- Caso real: Uma empresa foi multada em 580 000 RMB por exceder as normas anuais de emissões e foi obrigada a suspender a produção durante 30 dias para retificar.
▎Plano de melhoria da proteção do ambiente
A máquina de limpeza de stencil totalmente pneumática DEZ-C730 atinge a conformidade ambiental graças ao seu design de hardware:
Tecnologia de controlo das emissões:
- O tubo de escape tipo S controla as concentrações de COV abaixo de 50 ppm, 50% melhor do que a norma regulamentar;
- A conceção da câmara de limpeza fechada reduz a evaporação do líquido em 60% em comparação com o equipamento tradicional.
-- A "Regra de Ouro" da Limpeza de Stencil: Da "extinção de incêndios" à "prevenção" --
▎Três factores na seleção de equipamento
- Segurança em primeiro lugar: Acionamento totalmente pneumático (como o DEZ-C730), eliminando o risco de faíscas elétricas ou eletricidade estática;
- Garantia de exatidão: Suporta injeção rotativa de 360° + filtração de três fases, adequada para malha de aço de 750 mm × 750 mm;
- Custo controlável: Taxa de reciclagem de fluido de limpeza >95%, consumo de fluido num único lote ≤200 ml (comum para agentes de limpeza à base de água/solvente).
▎Gestão da normalização de processos
- Estabelecer um processo normalizado: lavagem 2-4 minutos + secagem 2-5 minutos (processo convencional);
- Calibração regular: Verificar mensalmente a tensão da malha de aço (a flutuação deve ser <5%).
（Antes de limpar）
（Depois de limpar）
Os pormenores determinam o sucesso ou o fracasso, e a limpeza é produtividade.
Na "corrida ao mícron" do fabrico de produtos electrónicos, qualquer erro na limpeza de stencil pode ser ampliado e transformar-se em perdas de milhões de dólares. O equipamento de limpeza de stencil totalmente pneumático DEZ-C730 da Dezheng Intelligent, com o seu design de segurança de processo completo, precisão de limpeza ao nível do mícron e sistema de filtragem inteligente, cria uma barreira dupla de "prevenção e controlo de riscos + melhoria da eficiência" para as empresas. Melhore imediatamente o seu processo de limpeza e deixe que os pormenores se tornem o poço da qualidade em vez de um poço sem fundo de custos.
