1. Panoramica del prodotto
DEZ-C758 è una macchina completamente automatica per la pulizia online di PCBA single side di DEZSMART, progettata specificamente per la pulizia della superficie di saldatura di PCBA single side. Questa macchina combina in modo innovativo la tecnologia di trasporto delle schede PCBA con la tecnologia di lavaggio multidirezionale. Grazie a un processo automatizzato, pulisce con precisione la superficie di saldatura evitando di bagnare i componenti anteriori, assicurando sia l'efficienza della pulizia che la sicurezza operativa.
2. Ambito di applicazione
Il DEZ-C758 si concentra principalmente sulla pulizia delle superfici saldate delle PCBA, rimuovendo efficacemente i seguenti contaminanti comuni:
- Sfere di saldatura e residui di flussante;
- Graffi e piccole impurità generate durante il processo di produzione.
Per quanto riguarda i prodotti applicabili, il device è in grado di lavorare schede PCBA con uno spessore del bordo della scheda di 1,5 mm o superiore, con una larghezza compresa tra 10 e 350 mm e un'altezza dei componenti fino a 135 mm. È particolarmente adatto alla produzione di massa di PCBA monofaccia. Che si tratti di elettronica di consumo, apparecchiature di comunicazione o assemblaggio di PCB industriali di controllo, Qualsiasi applicazione che richieda una saldatura su un solo lato richiede che il DEZ-C758 pulisca in modo efficiente la superficie saldata, riducendo al minimo i danni ai componenti sulla superficie anteriore.
3. Processo di lavoro
Il flusso di lavoro del DEZ-C758 è incentrato su tre fasi fondamentali: "trasferimento - spazzolatura a umido - spazzolatura a secco". Questo processo completamente automatizzato elimina la necessità di un contatto manuale con il liquido di pulizia. Le fasi specifiche sono le seguenti:
a.Caricamento e trasporto
I PCB vengono introdotti nella macchina tramite un trasportatore di alimentazione. La direzione di trasporto può essere selezionata da sinistra a destra o da destra a sinistra, a seconda delle esigenze di produzione. La macchina utilizza pinze doppie o pesanti per fissare i PCB. Un sistema di bloccaggio a binario anteriore fisso e a binario posteriore mobile assicura che le schede non si spostino durante il trasporto. La velocità del trasportatore è regolabile in continuo da 0,05 a 1,8 m/min per adattarsi a schede di dimensioni diverse.
b.Applicazione del detergente
Un sistema automatico di applicazione del detergente applica uniformemente il detergente ecologico sulle superfici di saldatura dei PCB. Il rullo di applicazione ha un diametro di 100 mm e la portata del detergente può essere controllata tra 50 e 1500 ml/min, assicurando un'applicazione precisa e completa e impedendo rigorosamente il contatto con i componenti sulla superficie frontale.
c.scrub direzionale
Utilizzando una combinazione di spazzole bagnate e asciutte, la macchina pulisce i PCB in tutte le direzioni (davanti, dietro, a sinistra e a destra) più volte. L'altezza della spazzola è regolabile da 0-20 mm e la velocità del mandrino è infinitamente variabile da 0-500rpm, consentendo regolazioni flessibili in base al tipo di contaminante e al materiale della scheda, rimuovendo accuratamente le macchie più ostinate come le sfere di saldatura e i segni di flussante.
d.Raccolta e scarico dei rifiuti
Gli scarti generati durante il processo di pulizia vengono automaticamente raccolti in una scatola di filtraggio sul fondo della macchina per essere facilmente smaltiti. Le schede PCBA completate vengono scaricate tramite un trasportatore opzionale, completando così il processo di pulizia.
4. Vantaggi del nucleo
Rispetto alle apparecchiature di pulizia simili presenti sul mercato, i principali vantaggi competitivi della DEZ-C758, la macchina completamente automatica per la pulizia di PCBA su un solo lato, sono i seguenti:
- Pulizia mirata su un solo lato, protezione dei componenti
Progettato specificamente per PCBA monofaccia, utilizza un controllo preciso del rivestimento e della spazzolatura per pulire solo la superficie saldata senza bagnare i componenti anteriori. In questo modo si elimina il problema delle apparecchiature di pulizia tradizionali che danneggiano facilmente i componenti ed è particolarmente indicato per i PCB di precisione con componenti densamente impacchettati. - Adattabilità flessibile e forte compatibilità
Supporta schede PCBA con larghezza di 10-350 mm e bordi della scheda ≥1,5 mm. Il limite di altezza dei componenti è ridotto a 135 mm. L'altezza della spazzola, la velocità di rotazione e la velocità di trasmissione sono regolabili in continuo per soddisfare le esigenze di pulizia di schede di dimensioni e livelli di contaminazione diversi. - Alta efficienza e protezione ambientale, riduzione dei costi
Utilizza detergenti ecologici, un serbatoio di stoccaggio dei liquidi con una capacità massima di 20 litri e un flusso di detergente controllato con precisione per ridurre gli sprechi. Il device consuma solo 1kW e funziona a una potenza ridotta di 0,4kW, significativamente inferiore rispetto a prodotti simili e in linea con i principi di produzione ecologica. Stabile, affidabile e facile da usare. Gli artigli a molla spessorati e il binario regolabile bidirezionalmente assicurano un trasporto stabile e impediscono la deviazione del pannello. Il sistema di controllo a PLC e pulsanti è semplice e intuitivo e non richiede una formazione specifica. Il filtro inferiore raccoglie automaticamente il materiale di scarto, riducendo al minimo i costi di manutenzione. - Design compatto per una facile integrazione. Con dimensioni di soli 1860 mm (L x P x A) e 820 mm (L x A) e un peso di circa 400 kg, la macchina si integra facilmente nelle linee di produzione esistenti. L'altezza ridotta del collegamento al trasportatore, pari a 750±20 mm, si adatta alla maggior parte dei layout delle linee di produzione.
5. Struttura del prodotto
Il design strutturale della DEZ-C758 è incentrato su "precisione, stabilità ed efficienza" e comprende principalmente i seguenti componenti:
È costituito da un trasportatore di ingresso, da un trasportatore di uscita (opzionale) e da doppi artigli spessorati o artigli per impieghi gravosi. Il binario è dotato di una guida anteriore fissa e di una guida posteriore mobile, o di entrambi i lati, per garantire un trasporto stabile delle PCBA.
Include un rullo di rivestimento da φ100 mm (per applicare uniformemente il detergente), una spazzola rotonda da φ300 mm e una spazzola a rullo (per una pulizia multidirezionale). L'altezza della spazzola può essere regolata da 0 a 20 mm per soddisfare le diverse esigenze di profondità di pulizia.
Una combinazione di PLC e touchscreen a colori supporta processi di pulizia personalizzabili (ad esempio, programma del ciclo, temperatura, tempo, ecc.) ed è dotata di un sistema di allarme per la notifica in tempo reale di condizioni anomale.

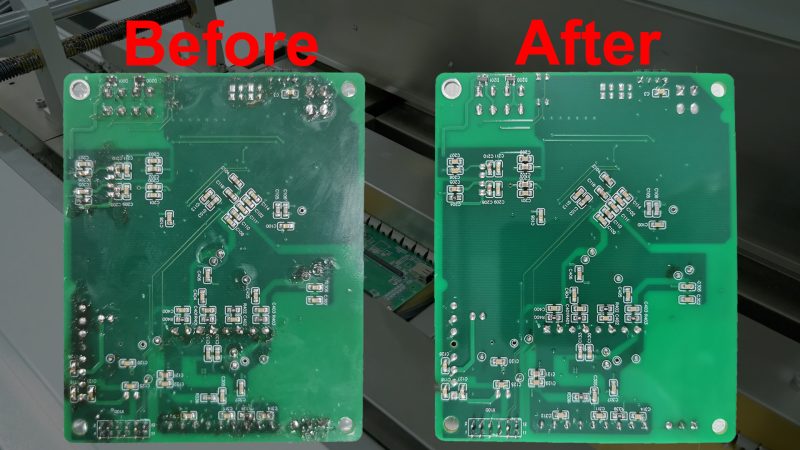

Un OEM di elettronica di consumo è specializzato nell'assemblaggio e nella produzione di schede madri per elettrodomestici intelligenti. I suoi PCB monofaccia spesso conservano sfere di saldatura e residui di flussante dopo la saldatura. I metodi di pulizia manuale tradizionali sono inefficienti e possono danneggiare i componenti, con un tasso di difettosità pari a 5%.
Dopo aver introdotto la macchina per la pulizia di PCBA monofacciali DEZ-C758, l'azienda ha ottenuto:
- Miglioramento dell'efficienza: La capacità produttiva su un solo turno è aumentata da 800 a 1.500 wafer, con una velocità di pulizia stabile di 1,2 m/min, eliminando la necessità di interventi manuali;
- Miglioramento della qualità: I tassi di rimozione delle sfere di saldatura e dei residui di flusso hanno raggiunto 99%, con un tasso di difetti ridotto a 0,3%;
- Riduzione dei costi: Il consumo di detergenti è diminuito di 40%, i costi di manodopera sono stati risparmiati di 60% e la bassa potenza operativa dell'apparecchiatura ha ridotto significativamente i costi dell'elettricità.
Inoltre, il design compatto dell'apparecchiatura si integra perfettamente nelle linee di produzione SMT esistenti, eliminando la necessità di modifiche alla linea e consentendo una rapida espansione della capacità.
La macchina per la pulizia di PCBA monofacciali completamente automatica DEZ-C758, con il suo design mirato, la sua adattabilità flessibile e le sue prestazioni efficienti e rispettose dell'ambiente, rappresenta la soluzione ideale per la pulizia di PCBA nei produttori di elettronica. Sia che si tratti di migliorare la resa dei prodotti, di ridurre i costi di produzione o di adattarsi alla tendenza verso la precisione e l'automazione, dimostra un forte valore pratico. Poiché l'industria elettronica continua a perseguire una produzione raffinata, il DEZ-C758 diventerà senza dubbio uno strumento prezioso per le aziende che vogliono migliorare la loro competitività di base e far progredire i processi di pulizia delle PCBA verso un nuovo livello di efficienza e affidabilità.
