C756 Automatic Spray Fixture Cleaning Machine

C756 Automatic Spray Fixture Cleaning Machine - Imagen 2

C756 Automatic Spray Fixture Cleaning Machine - Imagen 3

C756 Máquina automática de limpieza de fijaciones por pulverización

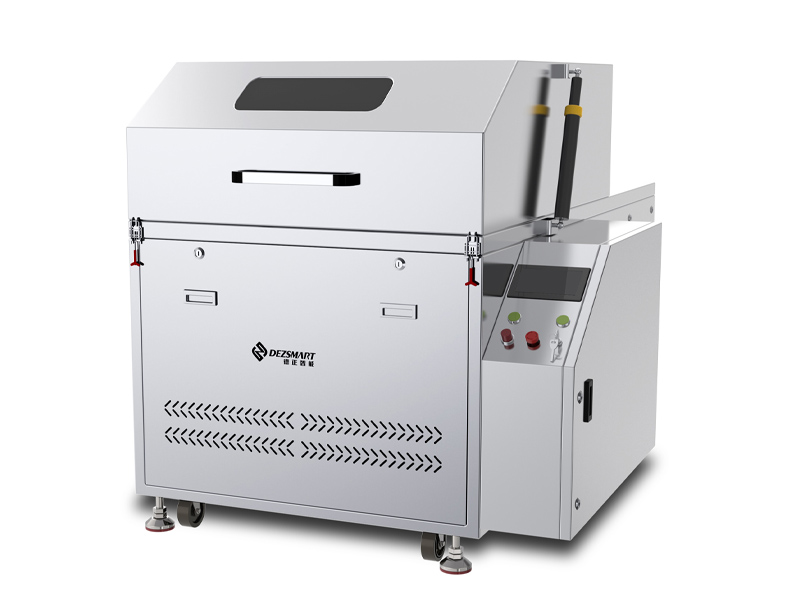

La DEZ-C756 es una máquina automática de limpieza de fijaciones por pulverización diseñada para limpiar diversas piezas de trabajo. Ofrece limpieza por pulverización a alta presión, aclarado y secado, lo que garantiza una limpieza a fondo y reduce el tiempo de inactividad.

Preguntas más frecuentes

1. ¿Pueden facilitar muestras de ensayo?
R: Sí. Ayudamos a los clientes a proporcionar muestras de PCB para que las prueben de forma gratuita y se aseguren de que el equipo satisface sus necesidades de limpieza.

2. ¿Cuál es el ciclo de entrega de los equipos?
R: El ciclo de entrega de los modelos estándar es de [14-30 días], y los modelos personalizados pueden tardar más. El plazo de entrega específico puede confirmarse en función de la situación del pedido.

3. ¿Admite el equipo personalizaciones no estándar?
R: Sí, admitimos la personalización no estándar y podemos ofrecer soluciones personalizadas en función del tamaño de su placa de circuito impreso, los requisitos de limpieza y el entorno de producción.

4.¿Qué incluye el servicio posventa service?
Asistencia técnica de por vida
Formación operativa
Garantía de un año (excepto piezas de desgaste)
Reparación de respuesta rápida service

1. Descripción general del producto

El Dez Smart DEZ-C756 Máquina automática de limpieza de plantillas y utillajes es una solución de limpieza con base acuosa de alto rendimiento diseñada para agilizar el mantenimiento de las piezas de trabajo industriales. Desde dispositivos de soldadura por ola y bandejas de soldadura por reflujo hasta condensers y piezas de máquinas, elimina eficazmente el fundente, el aceite, el polvo y otros contaminantes mediante un proceso totalmente automatizado, sin necesidad de intervención manual una vez iniciado.

Equipada con tecnologías avanzadas como la limpieza por pulverización a alta presión, el enjuague a alta presión, el cizallado por aire a alta presión y el secado por aire caliente de gran caudal, la DEZ-C756 garantiza una limpieza exhaustiva y la utilización inmediata de las piezas tras el tratamiento. Su diseño compacto (L1860W1500H1600mm) y su estructura totalmente de acero inoxidable (grado 304) la hacen adecuada para diversos entornos de fábrica, mientras que su pantalla táctil del microordenador user permite ajustar fácilmente los parámetros de los tiempos de limpieza, aclarado y secado.

2. Ámbito de aplicación

La DEZ-C756 es lo suficientemente versátil como para serve múltiples industrias y limpiar una amplia gama de piezas de trabajo:

Industrias: Sanidad, fabricación de smartphones, nuevas energías, electrónica para vehículos y aeroespacial.
Limpieza de objetos: Aparatos de soldadura por ola, soportes de soldadura por reflujo, condenseres, productos de plástico, componentes metálicos, cadenas y piezas de máquinas contaminadas con fundente, aceite o polvo.

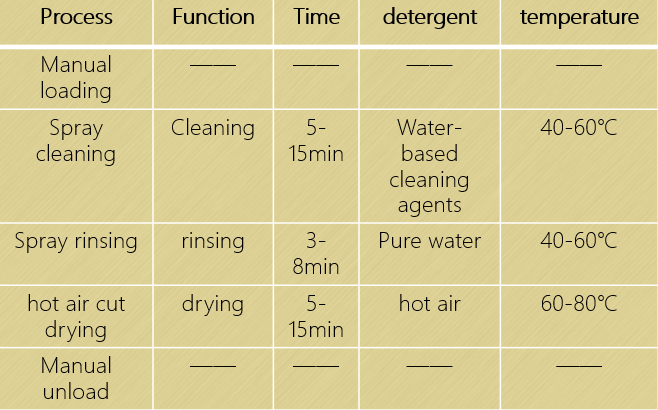

3. Proceso de trabajo

La DEZ-C756 funciona en cuatro etapas sin interrupciones, todas controlables a través de la pantalla táctil para una eficiencia personalizable:

Carga manual: Coloque las piezas en la cesta de limpieza giratoria.
Limpieza por pulverización a alta presión (5-15 minutos, 40-60℃): Utiliza líquido limpiador a base de agua (fórmula sin tensioactivos ni sólidos) calentado por un calentador. Las bombas de alta presión generan un potente flujo de agua para eliminar los contaminantes, que se filtran a través de un sistema de filtración de 3 etapas (cámara de limpieza → depósito de líquido → filtro de acero inoxidable de 10μm) para reciclar el líquido.
Aclarado por pulverización a alta presión (3-8 minutos, 40-60℃): Se pulveriza agua pura (o agua desionizada) a alta presión para eliminar el líquido de limpieza residual. El líquido de aclarado también se filtra para evitar la recontaminación.
Secado: Combina el cizallado por aire a alta presión (mediante ventilador de alta presión) y el secado por aire caliente (60-80℃). El aire caliente acelera la evaporación de la humedad, dejando las piezas secas y listas para su uso inmediato.

4. Ventajas principales

¿Qué diferencia a la DEZ-C756 de otras máquinas de limpieza del mercado?

Eficiencia totalmente automatizada: El funcionamiento con una sola pulsación elimina los pasos manuales: no es necesario sustituir las cestas ni controlar los niveles de líquido. La adición automática de líquido, el drenaje y el aclarado reducen los costes de mano de obra hasta en un 70%.
720° Limpieza en todas las direcciones: Las cestas giratorias (accionadas por un silencioso motor de frecuencia variable) y las boquillas multidireccionales (superior, inferior y laterales) garantizan ángulos muertos de limpieza nulos, superando a los sistemas de pulverización estáticos o unidireccionales.
Diseño económico:
- El sistema de doble bomba y doble circuito de fluido evita que se mezclen los líquidos de limpieza y aclarado, reduciendo la pérdida de líquido en 30% comparación con modelos similares.
- Los filtros de acero inoxidable lavables (en lugar de los desechables) reducen considerablemente los costes de consumibles.
- La circulación y filtración de líquido en circuito cerrado prolongan la vida útil del líquido de limpieza 50%.
Ecológico y seguro: Utiliza limpiadores no tóxicos a base de agua; los sistemas opcionales de tratamiento de aguas residuales consiguen un vertido cero. Las características de seguridad incluyen cubiertas protectoras antideslizantes, sensores de proximidad dobles y alarmas de par para evitar accidentes.

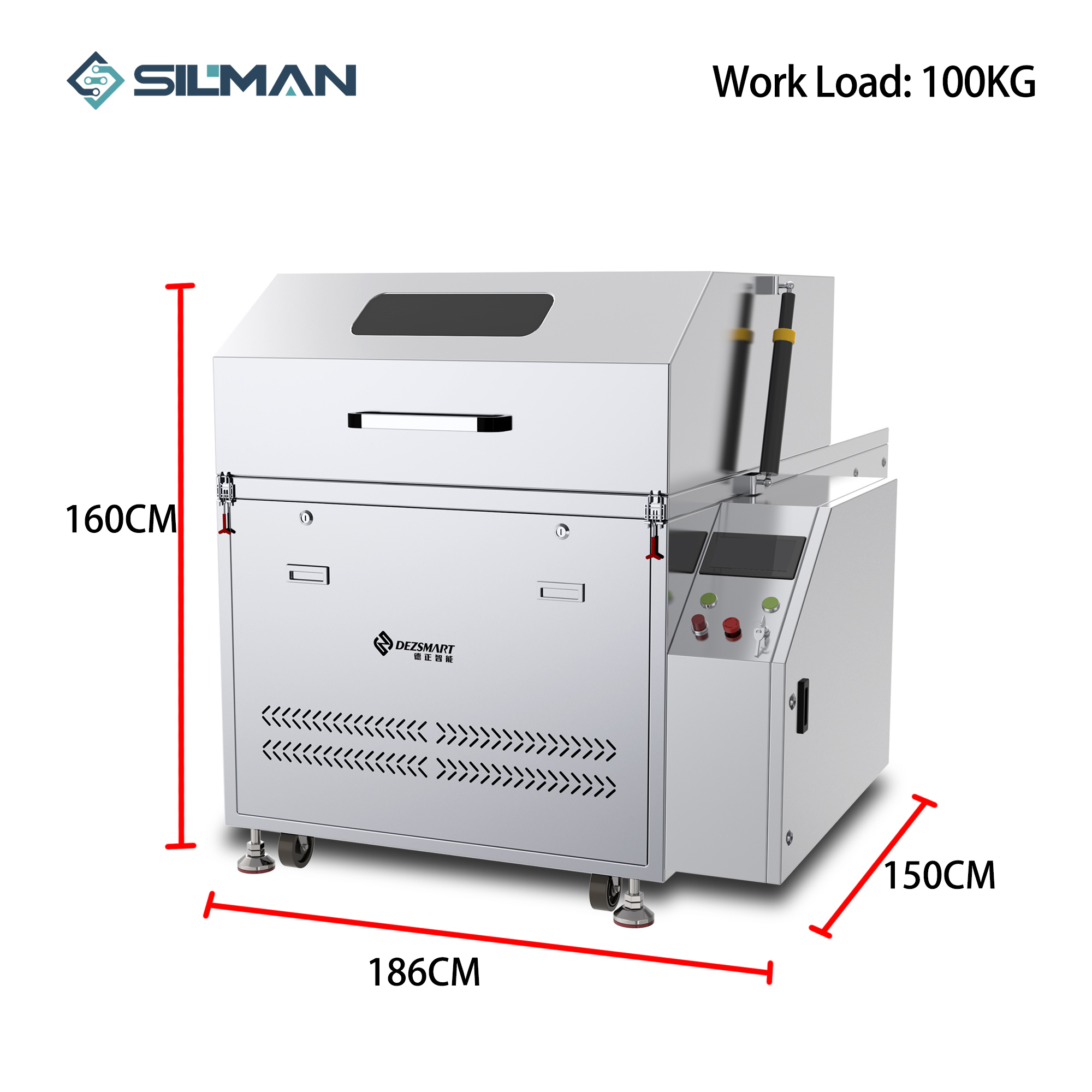

Compacto y duradero: Ocupa poco espacio (1860*)1500*1600 mm) se adapta a los espacios reducidos de las fábricas. Los tubos de PPH importados (resistentes a ácidos y álcalis fuertes) y el cuerpo de acero inoxidable 304 garantizan un uso duradero y sin fugas.

5. Estructura del producto

La robusta estructura de la DEZ-C756 integra sistemas clave para un funcionamiento perfecto:

a.Sistemas de limpieza/enjuague:

Boquillas multiángulo + cestas giratorias para una cobertura de 360°; los líquidos se reciclan mediante filtración.

b.Cesta giratoria Device:

Rotación silenciosa con motor de frecuencia variable para una limpieza uniforme.

c.Circulación del agua

La filtración en 3 etapas (primaria → secundaria → filtro fino de 10μm) garantiza la pureza del líquido.

d.Control de temperatura:

El termostato basado en termopares mantiene las temperaturas óptimas del líquido (40-60℃) y del secado (60-80℃).

e.Sistema de secado por aire:

Ventilador de alta presión + tubo calefactor para una rápida eliminación de la humedad mediante cuchillas de aire.

f.Control eléctrico:

Pantalla táctil con indicadores de tiempo/temperatura, configuración de parámetros y supervisión del funcionamiento en tiempo real.

6.Caso de trabajo

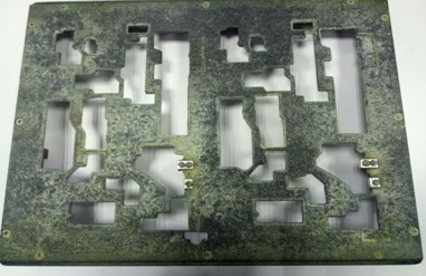

La línea de producción de reflujo de un fabricante de PCBA utiliza DEZ-C756 para limpiar componentes de fijación muy contaminados por la soldadura:

Proceso: 8 minutos de limpieza (45℃) → 5 minutos de aclarado → 10 minutos de secado (70℃).
Resultado: Después de la limpieza, los dispositivos no mostraban ningún residuo, y la limpieza de la superficie superaba las normas de limpieza manual. Se pudieron reutilizar inmediatamente en la producción, lo que redujo el tiempo de inactividad en 2 horas por lote.

La Dez Smart DEZ-C756 redefine la limpieza industrial con su automatización, eficiencia y diseño que ahorra costes. Ya sea para el sector electrónico, aeroespacial o sanitario, ofrece resultados uniformes y de alta calidad a la vez que minimiza el impacto medioambiental y los costes de mano de obra.

¿Está listo para mejorar su proceso de limpieza? Visite www.dezsmt.com para obtener más información o solicitar una demostración.

Nombre	Indicadores técnicos
Tamaño de la máquina	L1200 × An1100 × Al1830(mm)
Tamaño de la cavidad de limpieza	L690 x An620 x Al715(mm)
Tamaño de la cesta de lavado	610 x W560 x H100 (mm) diseño de doble capa
Potencia de la máquina	Acerca de 24kw
Método de control	Pantalla táctil + control PLC
Material del cuerpo de la máquina	Material de acero inoxidable 304
Material de la cesta de limpieza	Material de acero inoxidable 304
Requisitos de potencia	AC380V 50HZ 65A
Rango de presión atmosférica	0,45Mpa～0,7Mpa
Peso	Unos 600 kg
Agua desionizada	>15MΩ
Entrada de agua desionizada	0,3 m3/h
ruido	< 70 Db
Presión de pulverización	30-40psi
Espesor del producto (máximo, mínimo)	0-100 mm
Producto de limpieza Peso	≤10kg
Temperatura del tanque de lavado químico	25-75℃
Temperatura de secado	99 grados máximo (ajustable)
Método de instalación de la boquilla pulverizadora	Conexión rápida, fácil instalación
Sistema de llenado automático	opcional
Instalación de tuberías de agua	Conexión rápida, mantenimiento sencillo
Recuperación y filtración de líquidos químicos	0,45μm (filtra partículas diminutas de contaminantes como pasta de soldadura, colofonia, fundente, etc.)
Filtración de descarga de agua desionizada	0,45μm (filtra partículas diminutas de contaminantes como pasta de soldadura, colofonia, fundente, etc.)
Tiempo de limpieza	Ajustable (1-99min)
Tiempo de aclarado	Ajustable (1-99min)
Tiempo de secado	Ajustable (1-99min)
Temperatura del líquido limpiador	Ajustable
Temperatura de aclarado	Ajustable
